Ниссан Жук. ЗАМЕНА ЛАМП

Вам потребуются: отвертка с плоским лезвием, пластмассовая лопатка.

ПРЕДУПРЕЖДЕНИЕ

Перед заменой ламп в приборах освещения автомобиля отсоединяйте провод от клеммы «минус» аккумуляторной батареи.

ПРИМЕЧАНИЕ

Показана замена ламп световых приборов, расположенных с левой стороны автомоби­ля. Замена ламп световых приборов, распо­ложенных с правой стороны, осуществляет­ся аналогично.

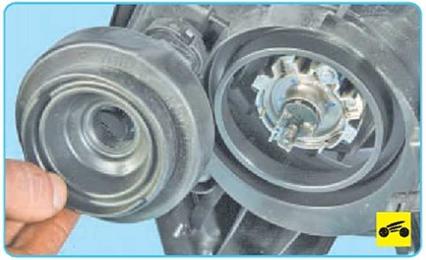

Для замены лампы ближнего/дальнего света выполните следующее.











3.    Отожмите пружинный фиксатор и от­ведите его от цоколя лампы.

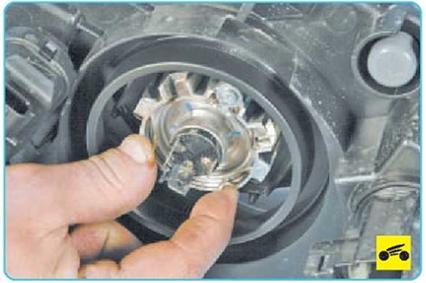

4.    Извлеките лампу из отражателя фары головного света.



Не касайтесь пальцами колбы лампы, так как лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках. Если на лампе все-таки остались жирные пятна, удалите их спиртом.

5.    Установите лампу ближнего/дальнего света в порядке, обратном снятию.





1.    Поверните патрон лампы указателя поворота против часовой стрелки на 90°...









3.    ...нажмите на колбу лампы и, повернув ее против часовой стрелки, выньте из па­трона.

4.    Установите новую лампу в патрон, а па­трон в передний фонарь.





Для замены лампы переднего габарит­ного огня выполните следующее.

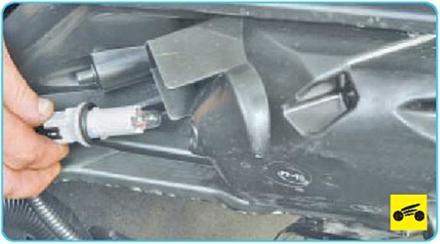

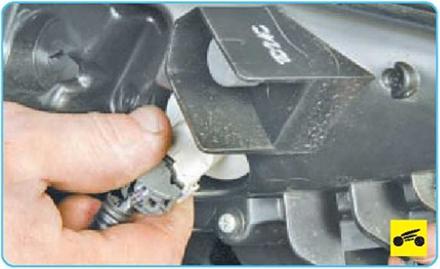

1.    Поверните патрон и извлеките патрон с лампой из переднего фонаря.

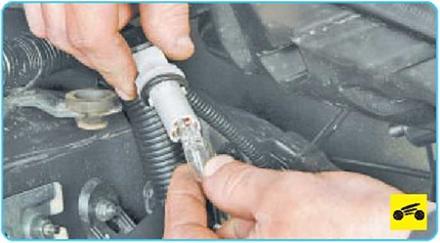

2.    Потянув за колбу, выньте бесцоколь- ную лампу из патрона.

3.    Установите новую лампу в порядке, об­ратном снятию.





Для замены лампы бокового фонаря указателя поворота выполните следующее.





1.    Сдвиньте боковой фонарь указателя поворота назад по направлению движения автомобиля...





2.    ...и извлеките фонарь из проема пе­реднего крыла.

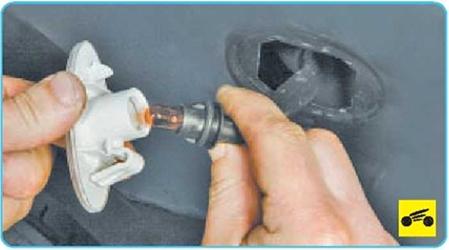

3.    Поверните патрон лампы указателя по­ворота и извлеките патрон с лампой из фо­наря.

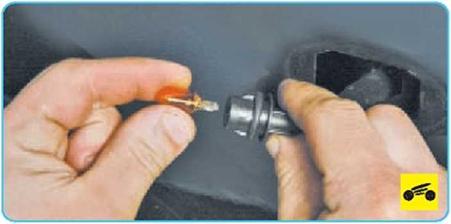

4.    Потяните за колбу лампы и извлеките лампу из патрона.

5.    Установите новую лампу в порядке, об­ратном снятию.

Для замены ламп указателя поворота, стоп-сигнала/заднего габаритного огня и света заднего хода в заднем фонаре выполните следующее.

1.    Откройте дверь задка.



2.     Выверните верхний и нижний болты крепления заднего фонаря...





3.     ...после чего, преодолевая сопротив­ление фиксаторов,отведите фонарь и раз­верните его.





4.     Поверните и извлеките из заднего фо­наря патрон с лампой указателя поворота.

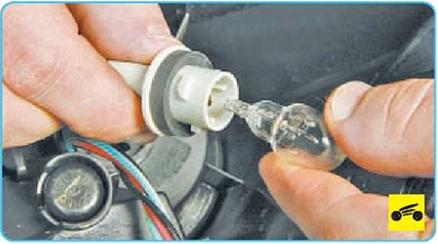

5.     Извлеките бесцокольную лампу из па­трона и замените ее.





6.     Аналогично замените двухнитевую бесцокольную лампу стоп-сигнала/заднего габаритного огня...





7.     ...и бесцокольную лампу света заднего хода.





Для замены лампы в противотуманной фаре выполните следующее.

1.     Снимите передний подкрылок (см. «Снятие и установка подкрылков и накла­док крыльев», с. 242).

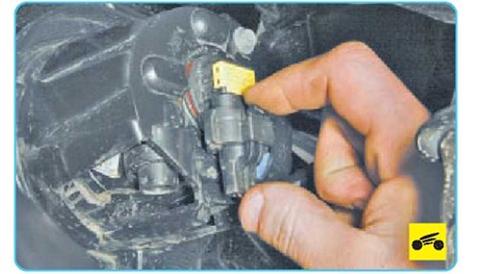

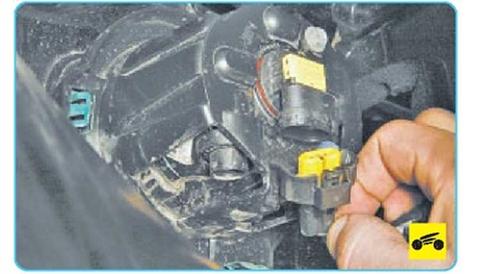

2.     Отожмите фиксатор колодки жгута проводов противотуманной фары...

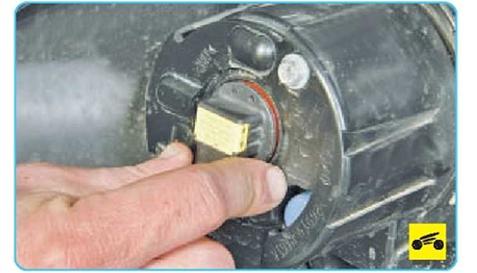

4.     Поверните лампу против часовой стрелки примерно на 45°...





5.     ...и извлеките ее из противотуманной фары.

ПРЕДУПРЕЖДЕНИЕ





Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чис­тых перчатках или чистой тряпкой. Если на лампе все-таки останутся жирные пятна, удалите их спиртом.

6.     Установите новую лампу в противоту­манную фару и все снятые детали в поряд­ке, обратном снятию.

Для замены лампы в заднем противо­туманном фонаре выполните следующее.

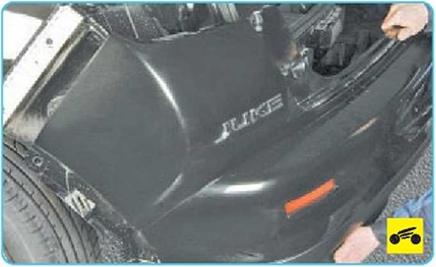

1.     Снимите задний бампер (см. «Снятие и установка заднего бампера», с. 246) и от­ведите его от кузова.

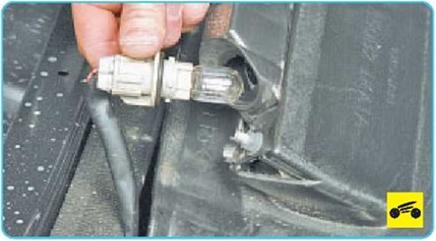

2.     Поверните против часовой стрелки на 45° и извлеките патрон с лампой из про­тивотуманного фонаря.

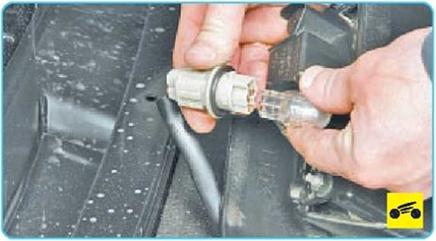

3.     Извлеките из патрона бесцокольную лампу и замените ее.

4.     Установите все детали в порядке, об­ратном снятию.

Для замены ламп в фонарях освещения номерного знака выполните следующее.

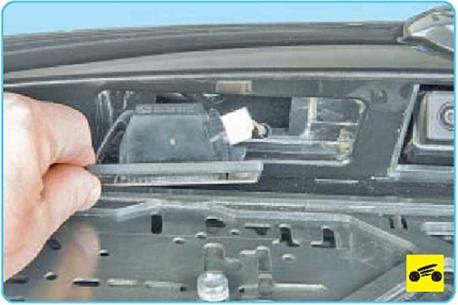

2.     ...и, преодолевая сопротивление пру­жинного фиксатора, извлеките его из от­верстия в двери задка.





3.     Поверните патрон лампы фонаря ос­вещения номерного знака против часовой стрелки и извлеките патрон с лампой из фонаря.

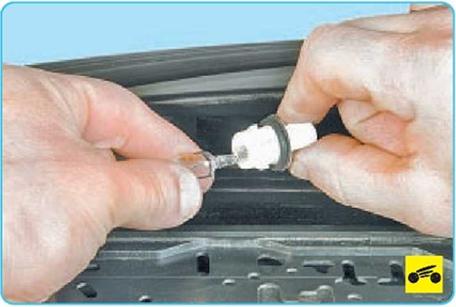

4.     Выньте бесцокольную лампу из патрона.

5.     Установите новую лампу в порядке, об­ратном снятию.

6.     Аналогично замените лампу в другом фонаре освещения номерного знака.





Замена светодиодов дополнительного стоп-сигнала не предусмотрена конструк­цией, поэтому при выходе диодов из строя замените дополнительный стоп-сигнал в сборе (см. «Снятие и установка дополни­тельного стоп-сигнала», с. 223).

Для замены лампы в комбинирован­ном плафоне освещения салона выпол­ните следующее.





1.   Подденьте край рассеивателя плафона освещения салона...

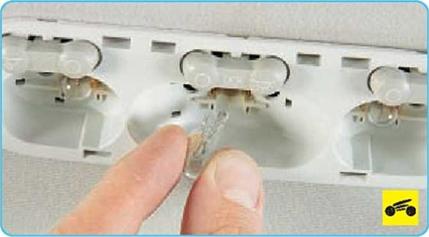

3.   Извлеките лампу из пружинных кон­тактов.

4.   Установите новую лампу и все детали в порядке, обратном снятию.

ПРИМЕЧАНИЕ



Остальные лампы комбинированного плафона освещения салона снимают аналогично.







Для замены лампы плафона освещения багажного отделения выполните сле­дующее.

1.   Откройте дверь задка.





2.   Подденьте край рассеивателя плафона освещения багажного отделения...

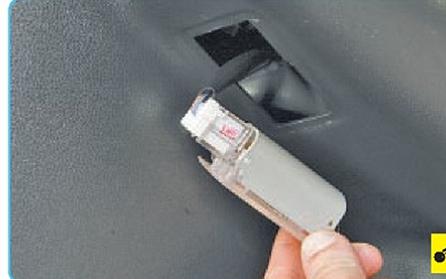

3.   ...и извлеките плафон из проема обли­цовки багажного отделения.

4.    Отсоедините от плафона колодку про­водов.



5.    Нажмите на фиксаторы крепления от­ражателя...











7.    Извлеките лампу из пружинных контак­тов.

8.    Установите новую лампу в порядке, об­ратном снятию.
