Ниссан Жук. ПРОВЕРКА И РЕГУЛИРОВКА СВЕТА ФАР

Проверку и регулировку света фар про­водите на снаряженном автомобиле (с пол­ностью заправленным топливным баком, комплектом инструментов и запасным ко­лесом).

Рис. 10.7. Регулировка света фар





Вам потребуется отвертка с кресто­образным лезвием.

1.     Предварительно проверьте и при не­обходимости доведите до нормы давление воздуха в шинах.

2.     Установите автомобиль перпендику­лярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье во­дителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. 10.7. Продоль­ная плоскость симметрии автомобиля долж­на проходить по линии 0 на экране. Верти­кальные линии 1 и 2 расположены на равном расстоянии от линии 0. Расстояние А между линиями 1 и 2 должно быть равно расстоя­нию между лампами головного света фар. Качните автомобиль сбоку, чтобы самоуста- новились пружины подвесок.

3.     Измерьте на вашем автомобиле высо­ту центров фар от земли. Это будет рассто­яние h на экране.

4.     Установите регулятор электрокоррек­тора света фар на панели приборов в поло­жение, соответствующее нагрузке автомо­биля с одним водителем.

5.     Включите ближний свет.

6.     Рекомендуется регулировать направле­ние светового пятна для каждой фары в от­дельности. Вторую фару во время регули­ровки закройте непрозрачным материалом.

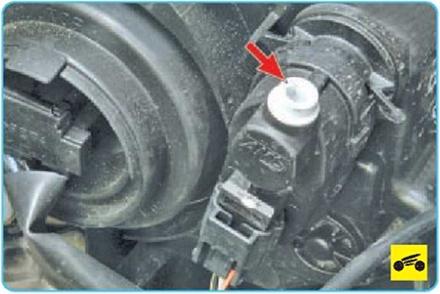

7.     Откройте капот и, вращая регулиро­вочные винты, отрегулируйте (если распо­ложение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары...









...и горизонтали.

8.     Фары считаются отрегулированными, когда верхние границы левых частей свето­вых пятен совпадают с линией 4, а верти­кальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и на­клонных участков световых пятен.

Направление пучка света противотуман­ных фар можно отрегулировать только по вертикали.





Рис 10.8. Регулировка света противотуманных фар: А, В - вертикальные линии, обозначающие расположение цен­тров ламп ближнего света левой и правой фары; С - горизонтальная линия, соответствующая центрам фар; D - линия, обозначающая высоту подъема горизонтальной границы пучков света; Е - расстояние между линиями С и D (Е = 200 мм); F - расстояние между центрами ламп ближнего света фар; G - расстояние от центров фар до поверхности, на которой расположен автомобиль





Для этого снимите подкрылок (см. «Сня­тие и установка подкрылков и накладок крыльев», с. 242) и отрегулируйте фары, вращая регулировочный винт.
