Ниссан Жук. СНЯТИЕ И УСТАНОВКА МОНТАЖНЫХ БЛОКОВ

Вам потребуются: ключи «на 10», «на 12».

В связи с большим количеством прово­дов, присоединяемых к монтажным бло­кам, и потребностью в специальной карте их расположения работу по снятию и уста­новке монтажного блока в салоне и блока предохранителей на кожухе ЭБУ проводите на специализированной станции техничес­кого обслуживания. В данном подразделе описан лишь процесс снятия монтажного блока, расположенного в моторном отсеке, и блока силовых предохранителей, при­крепленного к клемме «плюс» аккумулятор­ной батареи.

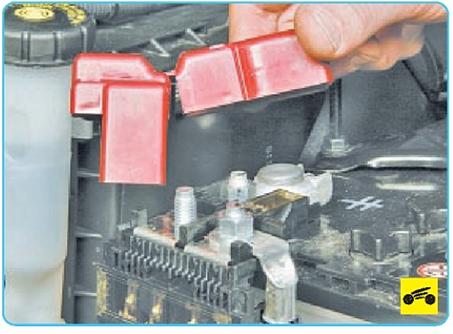

Для снятия блока силовых предохра­нителей, прикрепленного к клемме «плюс» аккумуляторной батареи, выпол­ните следующее.

1.       Откройте капот и установите его на упор.

2.       Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.






6.   ...и отсоедините колодки жгута прово­дов от блока.

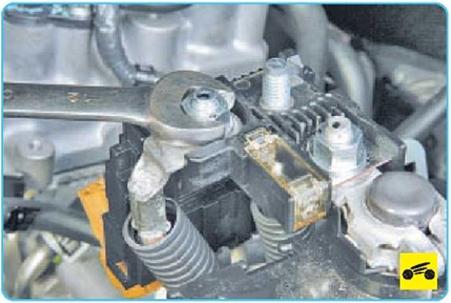

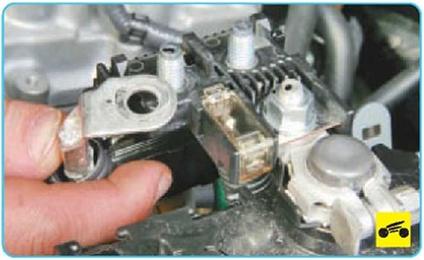

8. ...и снимите наконечник силового про­вода со шпильки блока.









10.    ...и снимите блок силовых предохра­нителей со шпильки клеммного соединения.

ПРИМЕЧАНИЕ





Предохранители блока, прикрепленного к клемме «плюс» аккумуляторной батареи, рассчитаны на ток соответственно 140...



...80, 60, 80, 100 А (на прозрачную крышку монтажного блока нанесен номинал предо­хранителя). При выходе из строя какого-ли- бо предохранителя замените блок.





11.     Установите блок силовых предохра­нителей в порядке, обратном снятию.

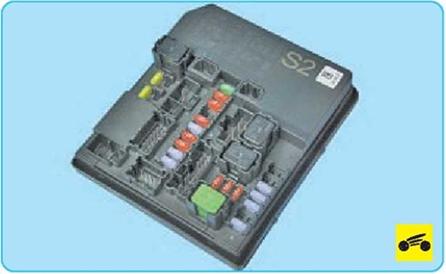

Для снятия монтажного блока в моторном отсеке выполните следующее.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

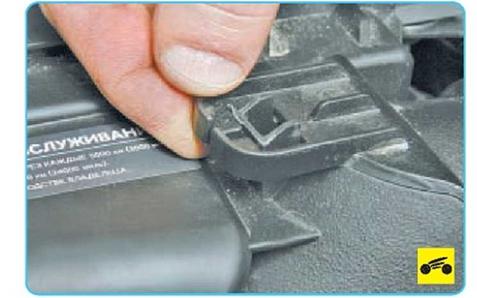

2.    Для получения доступа к монтажному блоку подденьте фиксатор...

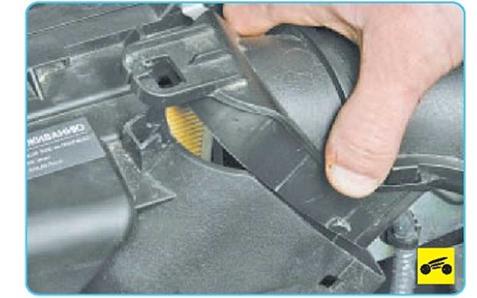

3.    ...и снимите воздухоподводящий рукав воздушного фильтра.





4.    Отожмите фиксатор крепления мон­тажного блока...

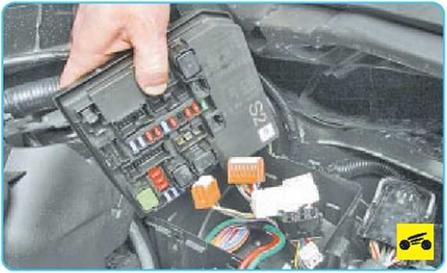

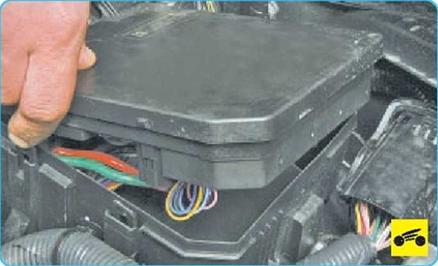

5.      ...извлеките монтажный блок из кожу­ха...

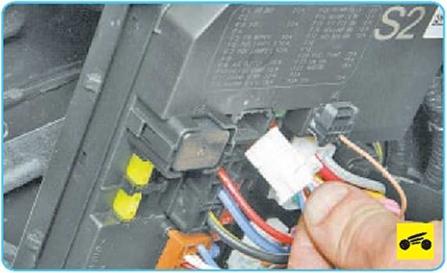

8.      ...и отсоедините колодку жгута прово­дов от монтажного блока.





9.      Аналогично отсоедините остальные колодки жгутов проводов и снимите блок.





10 Установите монтажный блок в поряд­ке, обратном снятию.
