Ниссан Жук. МОНТАЖНЫЕ БЛОКИ

Ниссан Жук. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрообо­рудования автомобиля защищено предо

хранителями. Фары, электродвигатели вентиляторов, топливный насос и другие

мощные потребители тока подключены че­рез реле.




НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНОМ БЛОКЕ,                                                             Таблица    10.1

РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ

Номер

предохранителя/

реле

Сила

тока,

А

Цвет

предохранителя

Защищаемая

цепь

Предохранители

F1

20

Желтый

Обогреватель стекла двери задка, обогреватель зеркал заднего вида

F2





Резерв

F3

20

Желтый

Система управления двигателем

F4





Резерв

F5

30

Зеленый

Стеклоочиститель ветрового окна

F6

10

Красный

Габаритные огни правые

F7

10

Красный

Габаритные огни левые

F8





Резерв

F9

10

Красный

Электромагнитная муфта компрессора кондоционера

F10

15

Синий

Противотуманные фары

F11

10

Красный

Лампа дальнего света правой фары

F12

10

Красный

Лампа дальнего света левой фары

F13

15

Синий

Лампа ближнего света левой фары

F14

15

Синий

Лампа ближнего света правой фары

F15

10

Красный

Система управления деигателем

F16

10

Красный

Лампы света заднего хода

F17

10

Красный

Антиблокировочная система тормозов

F18





Резерв

F19





Резерв

F20

15

Синий

Топливный насос

F21

15

Синий

Система зажигания

F22

15

Синий

Система впрыска

F23





Резерв

F24

15

Синий

Электроусилитель рулевого управления



Реле

R8

-

-

Реле обогревателя окна двери задка

R17

-

-

Реле малых оборотов вентилятора системы охлаждения

R18

-

-

Реле высоких оборотов вентилятора системы охлаждения

R20

-

-

Реле системы зажигания






Рис. 10.1. Предохранители и реле в монтажном блоке, расположенном в моторном отсеке











Рис. 10.2. Предохранители и реле в монтажном блоке, расположенном в салоне









На автомобиле предохранители и реле установлены...

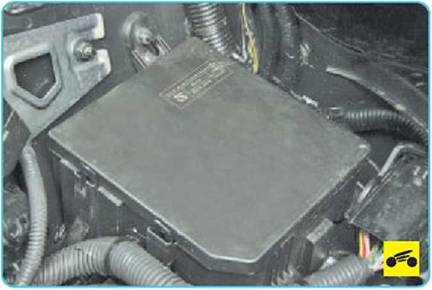

...в монтажном блоке (рис. 10.1), распо­ложенном в моторном отсеке...

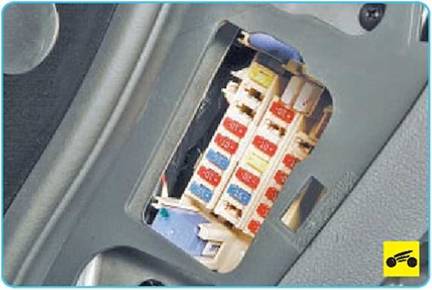

...в монтажном блоке, расположенном в салоне (рис. 10.2) автомобиля под крыш­кой в левом торце панели приборов...




НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕВ МОНТАЖНОМ БЛОКЕ,                     Таблица  10.2

РАСПОЛОЖЕННОМ В САЛОНЕ

Номер

предохранителя/

реле

Сила

тока,

А

Цвет

предохранителя

Защищаемая

цепь





Предохранители

F1

20

Желтый

Розетка для подключения дополнительного оборудования Аудиосистема, электропривод наружных зеркал задоего вида

F2

10

Красный

Аудиосистема

F3

10

Красный

Монтажный блок в моторном отсеке

F4

15

Синий

Реле вентилятора воздухонагнетателя

F5

10

Красный

Кондиционер

F6

15

Синий

Реле вентилятора воздухонагнетателя

F7

10

Красный

Дополнительное оборудование

F8

10

Красный

Комбинация приборов

F9

20

Желтый

Электрооборудование прицепа

F10

10

Красный

Плафон освещения салона

F11

15

Синий

Обогрев сидений

F12

10

Красный

Обогрев наружных зеркал заднего вида

F13

10

Красный

Комбинация приборов

F14

10

Красный

Дополнительное оборудование

F15

10

Красный

То же

F16

10

Красный

Омыватели

F17

10

Красный

Система пассивной безопасности (SRS)

Реле

R1

—

-

Дополнительное оборудование салона

R2

—

—

Электровентилятор воздухонагнетателя










...в блоке силовых предохранителей, прикрепленном к клемме «плюс» аккумуля­

торной батареи...





...ив блоке (на фото показан со снятой крышкой) предохранителей (рис. 10.3) на кожухе электронного блока управления двигателем.

Назначение предохранителей и реле мон­тажного блока моторного отсека, а также за­щищаемые ими цепи указаны в табл. 10.1.

Назначение предохранителей и реле в монтажном блоке, расположенном в са­лоне автомобиля, приведены в табл. 10.2.





1.   Для получения доступа к монтажному блоку, расположенному в салоне, аккурат­но подденьте...

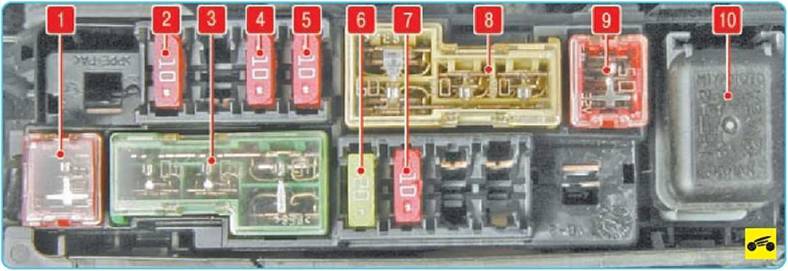

Рис. 10.3. Предохранители и реле в блоке, расположенном на кожухе электронного блока управления двигате­лем: 1- гидроэлектронный модуль ABS (50 А); 2 - стоп-сигнал (10 А); 3 - система зажигания (40 А), стеклоподъемники (40 A), ABS (40 А); 4 - управление вариатором (10 А); 5 - звуковой сигнал, генератор (10 А); б - аудиосистема (20 А); 7 - управление вариатором (10 А); 8 - электроусилитель рулевого управления (60 А), омыватель фар головного света (30 A), ABS (30 А); 9 - электровентилятор радиатора системы охлаждения (50 А); 10 - реле звуковых сигналов












2.     ...и снимите крышку, преодолевая уп­ругое сопротивление фиксаторов.

На внутреннюю сторону декоративной крыш­ки нанесены схема расположения и назначе­ние предохранителей.









3.     Для получения доступа к монтажному блоку, расположенному в моторном отсеке, подденьте фиксатор...





4.     ...и снимите воздухоподводящий ру­кав воздушного фильтра.

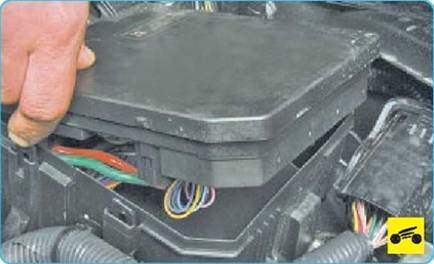

5.     Отожмите фиксатор крепления мон­тажного блока...

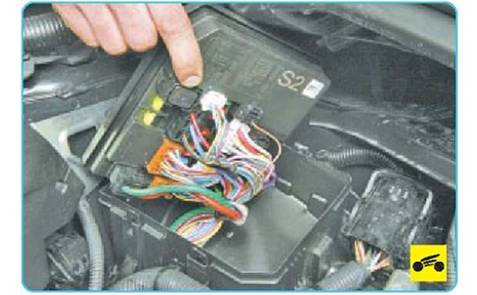

6.        ...приподнимите монтажный блок из кожуха...





7.        ...и разверните для доступа к предо­хранителям.

ПРИМЕЧАНИЕ

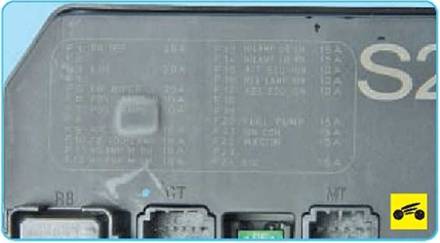

На корпус монтажного блока, расположенно­го в моторном отсеке, нанесены обозначения предохранителей и защищаемые ими цепи.

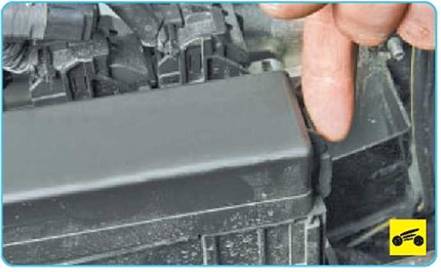

8. Для получения доступа к предохрани­телям блока на кожухе электронного блока управления двигателем отожмите фикса­тор крышки...

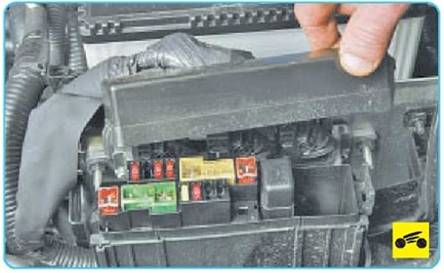

9. ...и снимите крышку.





На внутреннюю сторону крышки блока пре­дохранителей нанесена схема расположе­ния предохранителей.





10.    Прежде чем заменить перегоревшие предохранитель или плавкую вставку, выяс­ните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1, 10.2 и на рис. 10.3 цепи, которые защищает данный предохра­нитель.

ПРЕДУПРЕЖДЕНИЕ

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными пере­мычками - это может привести к поврежде­нию электрических приборов и даже к пожару.





11.       Снимите пинцет А (см. рис. 10.2) с держателя монтажного блока, располо­женного в салоне автомобиля.

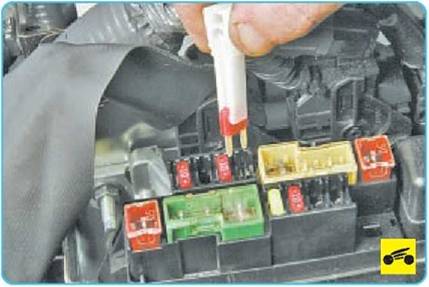

12.       Захватите пинцетом предохрани­тель...





13.       ...и извлеките его из контактного разъема.

Показана замена предохранителя в блоке на кожухе ЭБУ.

Предохранители других монтажных блоков заменяют аналогично.










14. Установите в контактный разъем пре­дохранитель того же номинала, что и сня­тый.







15. При необходимости замены силово­го предохранителя извлеките его, покачи­вая из стороны в сторону, и установите новый.
