Ниссан Жук. ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР

Как показывает практика, во многих случа­ях переборка цилиндра в гаражных условиях не приводит к желаемому результату. Кроме того, главный тормозной цилиндр непосред­ственно влияет на безопасность движения. Поэтому в данном подразделе описаны только замена бачка и главного цилиндра.

Ниссан Жук. ЗАМЕНА БАЧКА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА

ПРИМЕЧАНИЕ

Показан процесс замены бачка главного тор­мозного цилиндра автомобиля с бесступенча­тым вариатором, на автомобилях с механиче­ской коробкой передач к бачку подсоединен шланг гидропривода выключения сцепления.

1.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.





2.         Снимите пробку бачка, сетчатый фильтр и откачайте тормозную жидкость из бачка (например, большим медицин­ским шприцем) и заверните пробку бачка главного тормозного цилиндра, чтобы ис­ключить попадание мусора в бачок.

3.    Снимите корпус воздушного фильтра и воздухоподводящий рукав (см. «Снятие и установка корпуса воздушного фильтра», с. 100).

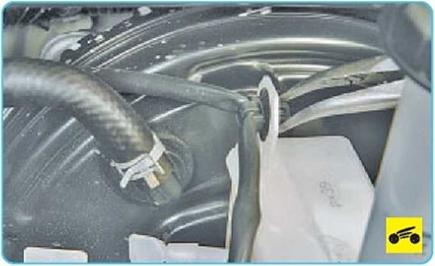

4.    Сожмите усики держателя жгута про­водов датчика уровня тормозной жидкости и отсоедините держатель от бачка.





5.    Выведите жгут проводов датчика уров­ня тормозной жидкости из держателя на боковой стенке бачка.

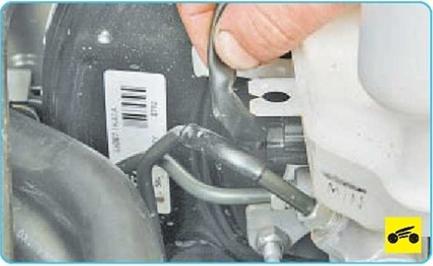

6.      Нажмите на фиксатор колодки жгута проводов датчика уровня тормозной жид­кости и отсоедините колодку от датчика.





7.      На автомобилях с механической ко­робкой передач отсоедините шланг гидро­привода выключения сцепления от патруб­ка бачка.

ПРИМЕЧАНИЕ

Далее для наглядности снятие бачка главно­го тормозного цилиндра показано на снятом главном тормозном цилиндре.

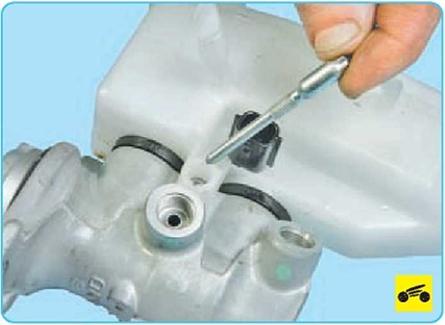

8.      Выверните болт крепления бачка к главному тормозному цилиндру...





9.      ...и извлеките его.

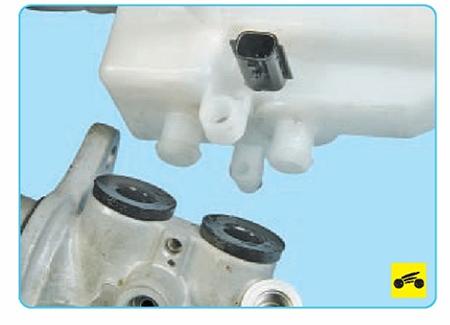

10.Снимите бачок, извлекая его патруб­ки из соединительных втулок.

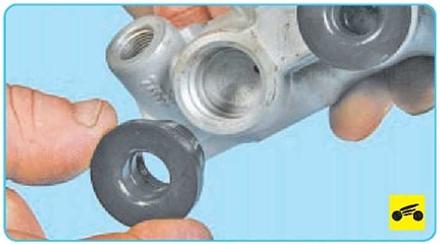

11.    Если в процессе эксплуатации наблю­далась утечка тормозной жидкости через со­единительные втулки, извлеките втулки из от­верстий корпуса цилиндра и замените их.

ПРИМЕЧАНИЕ

Повторное использование соединительных втулок не допускается.

12.    Перед установкой бачка вставьте в отверстия главного тормозного цилиндра соединительные втулки, затем установите бачок, вставив его патрубки в соединитель­ные втулки усилием руки до упора, и закре­пите болтом.

ПОЛЕЗНЫЙ СОВЕТ

Для облегчения установки соединительных втулок в цилиндр и патрубков бачка во втул­ки смочите их свежей тормозной жидкостью.

13.    Залейте тормозную жидкость и удали­те воздух из гидропривода (см. «Прокачка гидропривода тормозной системы», с. 187).
