Ниссан Жук. РЕМОНТ ТОПЛИВНОГО МОДУЛЯ ДВИГАТЕЛЯ HR16DE, MR16DDT

Ниссан Жук. РЕМОНТ ТОПЛИВНОГО МОДУЛЯ ДВИГАТЕЛЯ HR16DE, MR16DDT

Вам потребуются: отвертка с плоским лезвием, пассатижи, молоток, емкость для слива топлива из модуля топливного насоса, пассатижи.

1. Снимите топливный модуль с автомобиля (см. «Снятие и установка топливного модуля», с. 102).

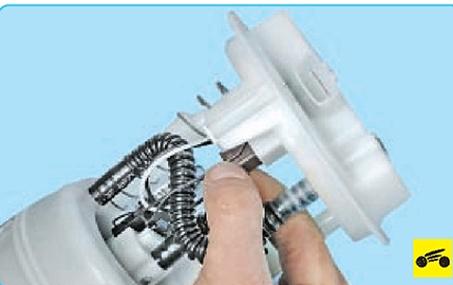

2. Сожмите фиксатор...

3. ...и отсоедините колодку проводов датчика уровня топлива от разъема крышки топливного модуля.

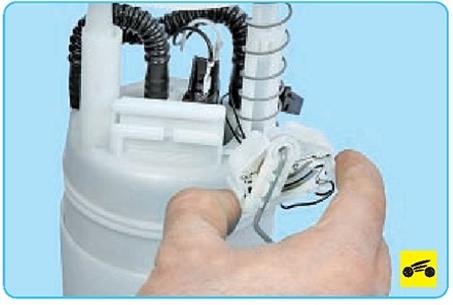

4. Отожмите пластмассовый фиксатор, расположенный под датчиком уровня топлива...

5. ...и, сдвигая датчик в направлении стрелки...

6. ...снимите его с корпуса топливного модуля.

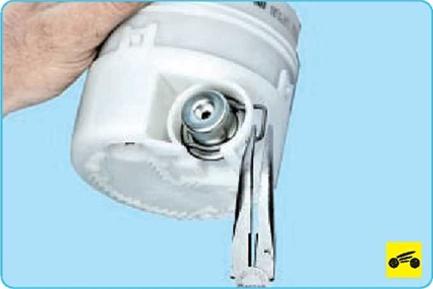

7. Захватите пассатижами пружинный фиксатор регулятора давления топлива...

8. ...и снимите его.

9. Извлеките регулятор давления топлива из стакана топливного модуля.

10. Отожмите отверткой три фиксатора...

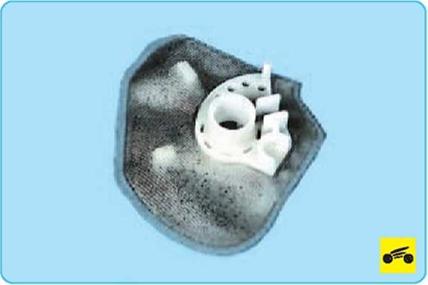

11. ...и отсоедините стакан от корпуса топливного модуля.

12. Подденьте отверткой топливный фильтр...

13. ...и снимите его.

14. Промойте фильтр или замените его, если он загрязнен.

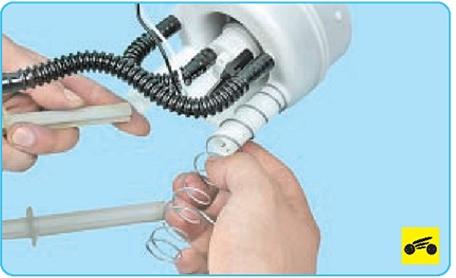

15. Отожмите пластмассовые фиксаторы...

16 и отсоедините крышку от корпуса

топливного модуля.

17. Извлеките топливный насос из корпуса. При необходимости замены насоса нагрейте его шланги строительным феном и отсоедините их от штуцеров насоса.

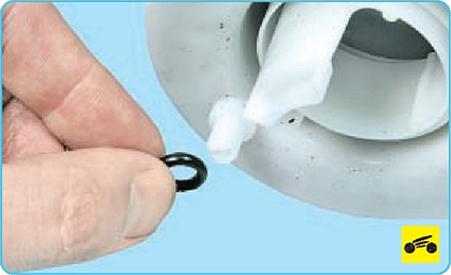

18. Снимите уплотнительное кольцо с корпуса модуля топливного насоса и замените его.

19. Проверьте работоспособность клапана стакана. Он должен пропускать жидкость внутрь и удерживать ее в стакане модуля топливного насоса.

20. Замените неисправный клапан или стакан в сборе.

21. Установите все детали в порядке, обратном снятию.
