Ниссан Жук. СНЯТИЕ И УСТАНОВКА КОРПУСА ВОЗДУШНОГО ФИЛЬТРА ДВИГАТЕЛЯ HR16DE, MR16DDT

Вам потребуются: торцовая головка «на 8», отвертка с плоским лезвием.

Для снятия корпуса воздушного фильтра выполните следующее.

1.    Отожмите фиксатор и отсоедините ко­лодку жгута проводов от комбинированно­го датчика массового расхода и температу­ры всасываемого воздуха.

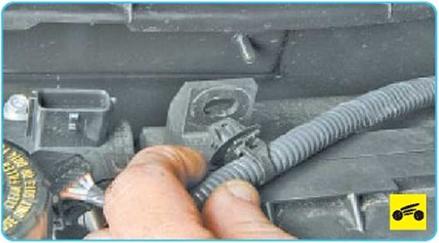

2.    Извлеките держатель жгута проводов комбинированного датчика от держателя на корпусе воздушного фильтра.

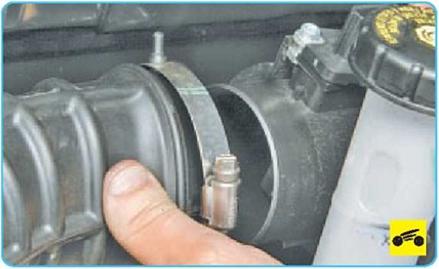

3.    Ослабьте затяжку хомута крепления воздухоподводящего рукава к корпусу...

4.    ...и снимите воздухоподводящий рукав с патрубка корпуса воздушного фильтра.

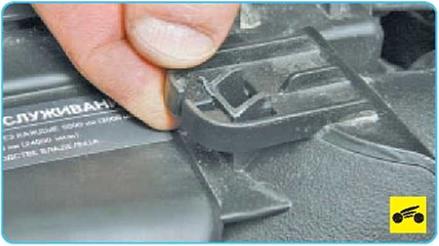

5.     Подденьте фиксатор крепления возду­хоподводящего патрубка к корпусу воздуш­ного фильтра...

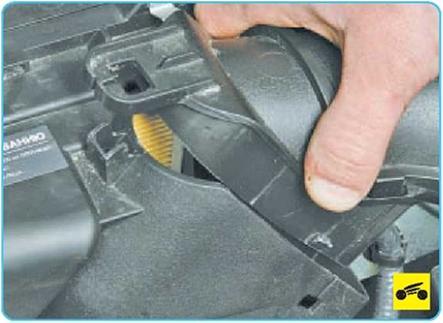

6.     ...отсоедините патрубок от корпуса воздушного фильтра и отведите его в сто­рону.

7.     Выверните болт крепления корпуса воздушного фильтра.

8.     Снимите корпус воздушного фильтра, преодолевая сопротивление двух держате­лей.

9.     Установите корпус воздушного фильт­ра в порядке, обратном снятию.

Для снятия воздухоподводящего рукава

выполните следующее.

1.    Снимите воздухоподводящий рукав с патрубка корпуса воздушного фильтра (см. выше).

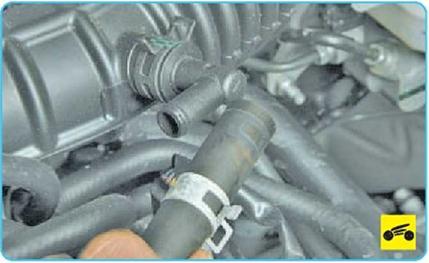

2.    Сожмите отогнутые ушки хомута креп­ления шланга системы вентиляции карте­ра, сдвиньте хомут по шлангу...

3.    ...и отсоедините шланг от патрубка воздухоподводящего рукава.

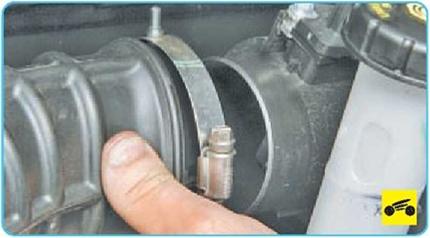

4.    Ослабьте затяжку хомута крепления воз­духоподводящего рукава к дроссельному узлу.

5.    Снимите воздухоподводящий рукав.

6.    Установите воздухоподводящий рукав в порядке, обратном снятию.
