ГОЛОВКА БЛОКА ЦИЛИНДРОВ ДВИГАТЕЛЯ HR16DE, MR16DDT

Ниссан Жук. СНЯТИЕ И УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ ДВИГАТЕЛЯ HR16DE, MR16DDT



Вам потребуются: ключи «на 8», «на 10», «на 16», торцовые головки «на 8», «на 10», «на 19», удлинитель, вороток, отвертка с плоским лезвием, пассатижи, ключ «на 14» для выворачивания свечей зажигания, обтирочная ткань.

ПРЕДУПРЕЖДЕНИЕ

Работа по снятию и установке распредели­тельных валов двигателя требует высокой квалификации исполнителя, специальных инструментов, снятия большого количества узлов двигателя, поэтому рекомендуем про­водить ее на специализированных станциях технического обслуживания.

1.    Снимите впускную трубу (см. «Снятие и установка впускной трубы», с. 109).

2.    Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Уста­новка поршня первого цилиндра в положе­ние ВМТ такта сжатия», с. 73).

3.    Снимите ремень привода вспомога­тельных агрегатов (см. «Проверка, регули­ровка и замена ремня привода вспомога­тельных агрегатов», с. 75).

4.    Снимите крышку головки блока цилин­дров (см. «Замена прокладки крышки голо­вки блока цилиндров двигателя», с. 79).

5.    Установите под двигатель надежную опору.

6.    Снимите правую опору подвески сило­вого агрегата (см. «Замена правой опоры подвески силового агрегата», с. 74),

7.    Снимите цепь привода газораспреде­лительного механизма (см. «Замена цепи привода газораспределительного меха­низма», с. 76).

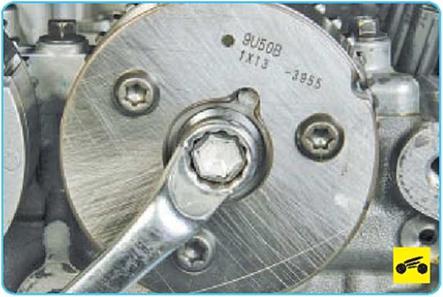

8.        Удерживая ключом распределитель­ный вал от проворачивания за шестигран­ник, ослабьте затяжку болта крепления звездочки распределительного вала выпу­скных клапанов.

9.        Окончательно выверните и извлеките болт крепления звездочки распредели­тельного вала.

10.     Снимите звездочку в сборе с меха­низмом изменения фаз с распределитель­ного вала выпускных клапанов.

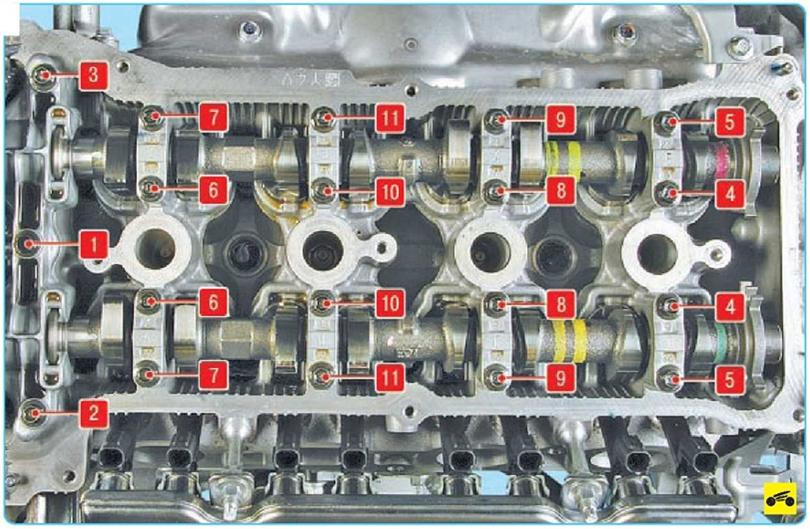

11.     Ослабьте затяжку болтов крепления крышек подшипников распределительного вала выпускных клапанов в порядке, ука­занном на рис. 5.12.

12.     Выверните болты и снимите крышки подшипников распределительного вала.

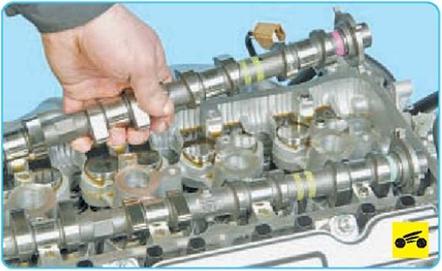

14.  Снимите распределительный вал вы­пускных клапанов.



15.  Для снятия механизма изменения фаз газораспределения распределительного

вала впускных клапанов поверните меха­низм изменения фаз газораспределения против часовой стрелки и подайте давление 300 кПа в отверстие для подвода масла к механизму. Из отверстия в торце механиз­ма изменения фаз газораспределения дол­жен выйти фиксирующий штифт. Если штифт не выходит, не переставая подавать давление, слегка ударьте по механизму пластиковым молотком.











16.    Вставьте в отверстие фиксирующего штифта фиксатор А (удобно использовать ключ-шестигранник «на 2,5») и закрепите его на механизме изоляционной лентой или малярным скотчем Б.

ПРЕДУПРЕЖДЕНИЕ





17.    Удерживая ключом распределитель­ный вал от проворачивания за шестигран­ник на валу...





18.    ...выверните болт крепления механизма и звездочки цепи привода газораспредели­тельного механизма к распределительному валу впускных клапанов и снимите их с вала.





19.    Снимите распределительный вал впу­скных клапанов.

20.    Осмотрите распределительные валы. Поверхности опорных шеек и кулачков должны быть хорошо отполированы, без по­вреждений. На рабочих поверхностях шеек не допускаются задиры, забоины, царапи­ны, наволакивание алюминия от гнезд под­шипников в головке блока. Если на рабочих поверхностях кулачков обнаружены следы заедания, перегрева, глубокие риски или износ в виде огранки, замените валы.

21.    Смажьте постели распределительных валов чистым моторным маслом и уложите в них распределительные валы в таком по­ложении, чтобы ни один из кулачков не опи­рался самой высокой частью своего носка на толкатель клапана.

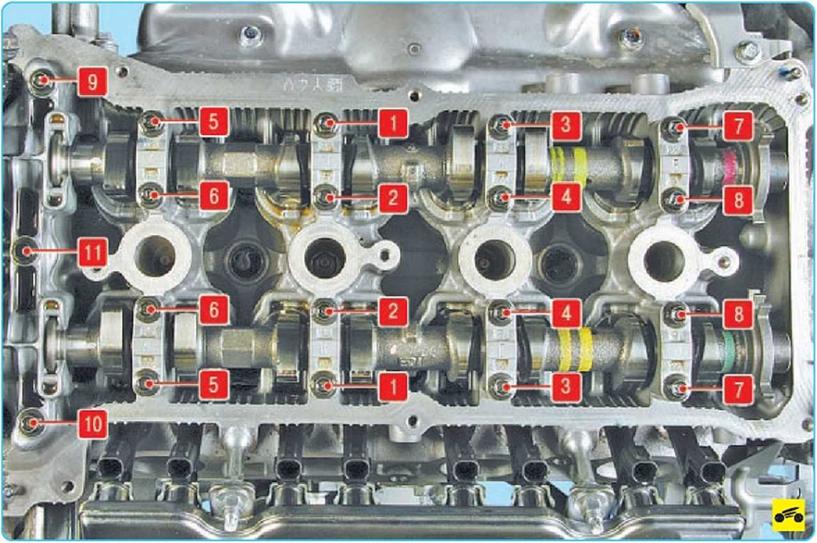

22.    Затяните болты крепления крышек под­шипников распределительных валов в поряд­ке, показанном на рис. 5.13, в три этапа:

1-        й    - затяните болты моментом 2 Н м;

2-        й    - затяните болты моментом 5,9 Н-м;

3-        й    - затяните болты моментом 11,4 Н-м.

23.    Установите все ранее снятые детали в обратном порядке. Перед установкой крышки привода газораспределительного механизма снимите с нее и с привалочной поверхности головки блока цилиндров ста­рый герметик и нанесите новый слой вали­ком диаметром около 3-4 мм, причем оги­бать отверстия под болты крепления надо с внутренней стороны (см. «Замена цепи привода газораспределительного меха­низма», с. 76).
