Nissan Qashqai, Qashqai+2. ЗАМЕНА ТРОСОВ ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА





Тросы привода стояночного тормоза заме­няйте при их чрезмерном вытягивании (не­возможности регулировки стояночного тор­моза), механических повреждениях и потере подвижности в оболочке.

Вам потребуются: торцовая головка «на 12», отвертка с плоским лезвием, пассатижи.

Для замены переднего троса привода стояночного тормоза выполните следующее.





1.        Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля по­ла», с. 304).

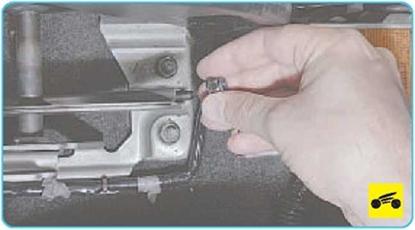

3.   ...и снимите гайку.

4.   Вытяните наконечник переднего троса из направляющей рычага привода стояночного тормоза.

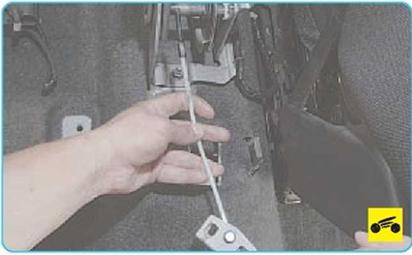

6.   ...и снимите передний трос привода сто­яночного тормоза.

7.   Установите передний трос привода стоя­ночного тормоза и все детали в порядке об­ратном снятию.

Для замены задних тросов привода стоя­ночного тормоза выполните следующее.

Снятие задних тросов привода стояночного тормоза показано на примере левого троса. Правый трос привода стояночного тормоза снимают аналогично.

1.   Ослабьте гайки крепления задних колес.

2.   На автомобиле с МКП включите переда­чу на автомобиле с вариатором переведите селектор выбора передач в положение «Р» - парковка. Подложите противооткатные упоры (башмаки) под передние колеса.

Не блокируйте задние колеса стояночным тормозом.

3.    Поддомкратьте заднюю часть автомоби­ля и установите на надежные опоры.

4.    Снимите задние колеса (см. «Замена ко­леса», с. 55).





5.    Снимите суппорт в сборе с направляю­щей колодок...

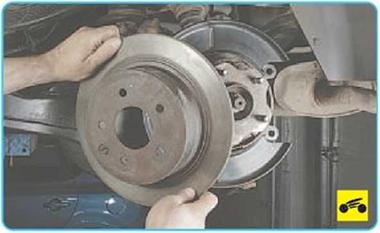

6.    ...и тормозной диск тормозного механиз­ма заднего колеса (см «Замена тормозного диска тормозного механизма заднего коле­са», с. 216).

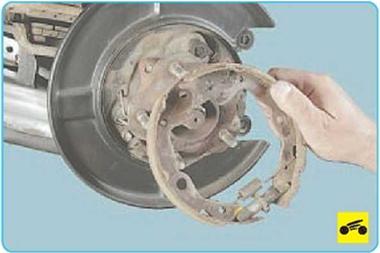

7.    Снимите тормозные колодки стояночно­го тормоза...





8.    ...и отсоедините разжимной рычаг от на­конечника заднего троса привода стояночно­го тормоза (см. «Замена колодок стояночного тормоза», с. 217).

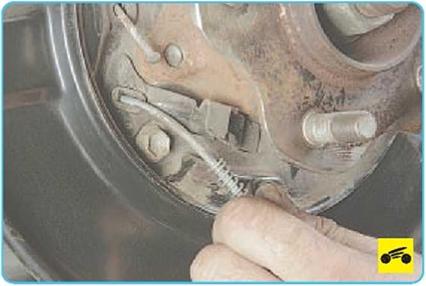

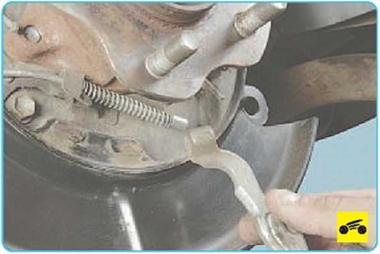

9.         Оттяните пружину наконечника троса от кронштейна щита тормозного механизма...









11.    Выверните болт крепления наконечника заднего троса привода стояночного тормоза...

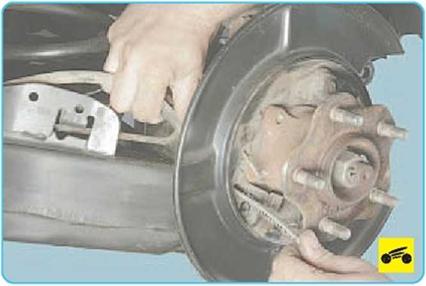

12.    ...и вытяните трос через отверстие в щите тормозного механизма.





13.    Выверните болт крепления кронштейна оболочки троса из отверстия продольного рычага задней подвески...

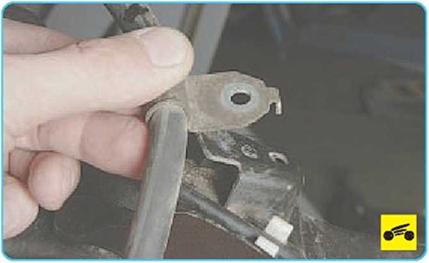

14.    ...и отсоедините кронштейн оболочки троса от рычага задней подвески.





15.    Выверните болт крепления кронштейна оболочки троса из отверстия кронштейна про­дольного рычага и отсоедините кронштейн оболочки троса от рычага задней подвески.





16.    Для замены левого заднего троса приво­да стояночного тормоза отогните термоэкран...

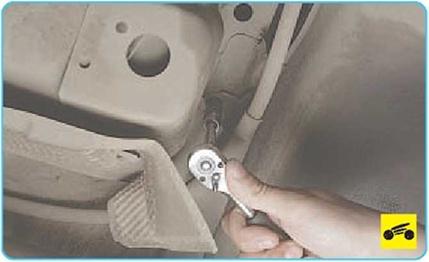

17.    ...выверните болт крепления кронштей­на оболочки троса из отверстия кронштейна кузова...





18.    ...и отсоедините кронштейн оболочки троса от кузова.

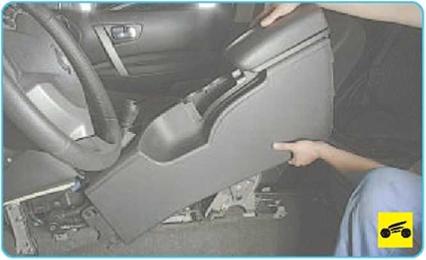

19.       Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля по­ла», с. 304).

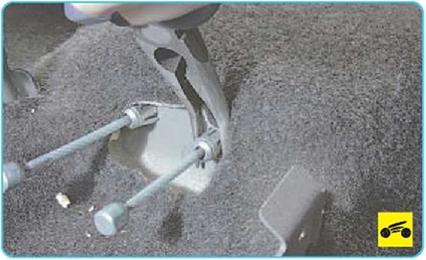

20.       Отсоедините наконечники задних тро­сов от уравнителя.





21.       Сожмите фиксатор наконечника обо­лочки троса привода стояночного тормоза и вытяните трос с уплотнителями из салона.

22.       Аналогично снимите второй задний трос привода стояночного тормоза.

23.       Установите на автомобиль новые тросы привода стояночного тормоза и все снятые детали в порядке, обратном снятию.
