Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА ПЕДАЛЬНОГО УЗЛА ТОРМОЗОВ

Вам потребуются: торцовая головка «на 13», отвертка с плоским лезвием, пассатижи.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

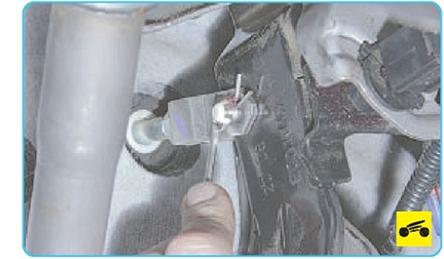

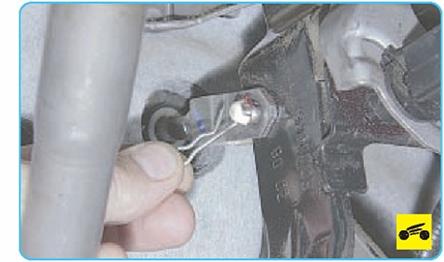

2. В салоне под панелью приборов подденьте отверткой пружинный фиксатор...

3. ...и снимите его.

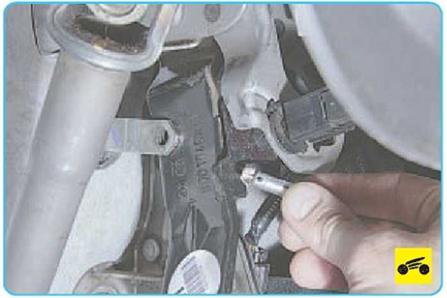

4. Сожмите пассатижами ушки фиксатора пальца, протолкните палец в отверстия педали и вилки толкателя...

5. ...и снимите палец. Отсоедините вилку толкателя от педали тормоза.

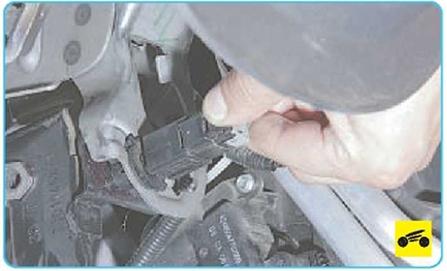

6. Нажмите на фиксатор колодки жгута проводов выключателя стоп-сигналов...

7. ...и отсоедините колодку от выключателя.

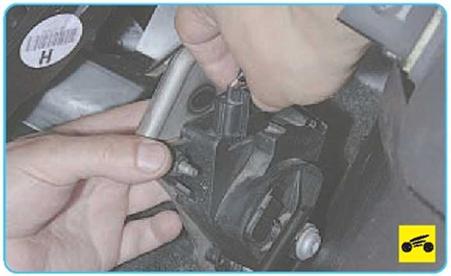

8. Нажмите на фиксатор колодки жгута проводов датчика управления дроссельной заслонкой...

9. ...и отсоедините колодку отдатчика.

10. Выверните выключатель стоп-сигналов.

11. Отверните четыре гайки крепления педального узла к вакуумному усилителю...

ПРИМЕЧАНИЕ

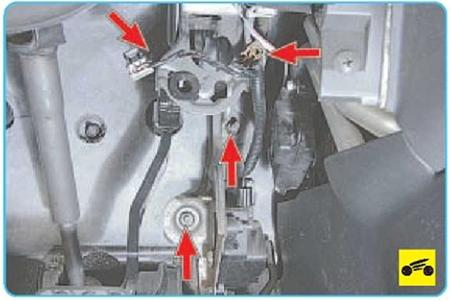

Так расположены гайки крепления педального узла к вакуумному усилителю (одна гайка крепления не видна).

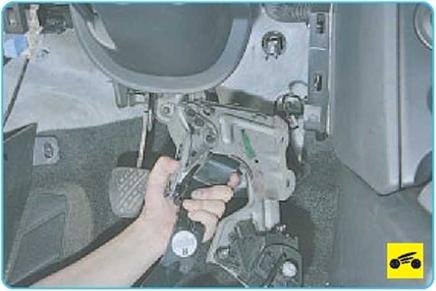

12. ...и снимите педальный узел.

13. Установите педальный узел и все детали в порядке, обратном снятию.

14. При необходимости проверьте и отрегулируйте положение педали тормоза (см. «Проверка и регулировка положения педали тормоза», с. 199).

Вам потребуются: специальные ключи для торм озных трубопроводов, пассатижи.

Принцип замены трубок и их соединения со всеми узлами тормозной системы и шлангами одинаковы.

Работы показаны на примере трубки, соединяющей передний и задний тормозные шланги тормозного механизма заднего колеса.

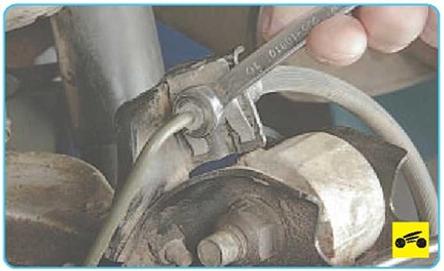

1 Отверните гайку крепления тормозной трубки к заднему наконечнику переднего шланга...

...и гайку крепления тормозной трубки к переднему наконечнику заднего шланга.

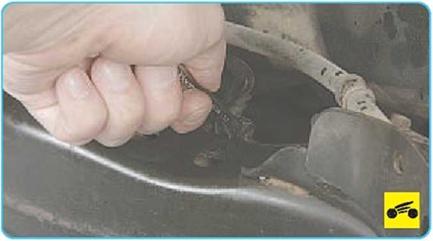

3. Преодолевая сопротивление держателя на продольном рычаге задней подвески...

4. ...выведите из него трубку и снимите ее.

5. Установите новую трубку в порядке, обратном снятию.

6. После замены трубки удалите воздух из тормозной системы (см. «Прокачка гидропривода тормозной системы», с. 203).
