Nissan Qashqai, Qashqai+2. ЗАМЕНА ШАРНИРОВ РАВНЫХ УГЛОВЫХ СКОРОСТЕЙ ПРИВОДА ЗАДНЕГО КОЛЕСА

Замена шарнира равных угловых скоростей привода заднего колеса полностью аналогична замене шарнира привода переднего колеса и производится по тем же причинам (см. «Замена шарниров равных угловых скоростей привода переднего колеса», с. 161).

ПРИМЕЧАНИЕ

Перед установкой нового наружного шарнира заполните его полость смазкой (если шарнир не был смазан изготовителем) в количестве 40-50 г.

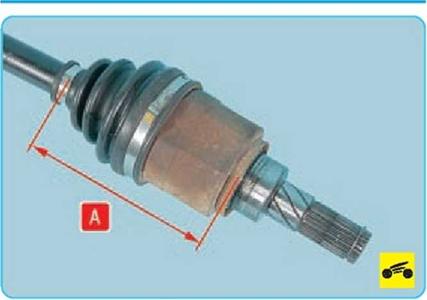

При установке чехла внутреннего шарнира привода заднего колеса во избежание нарушения герметичности шарнира в эксплуатации обеспечьте расстояние А, равное 78,6- 80,6 мм, между его хомутами (при полностью сжатом в осевом направлении шарнире).

Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ЗАДНИХ КОЛЕС

Приводы задних колес снимают для их замены при повреждении или для замены шарниров и их чехлов, а также при снятии редуктора.

Вам потребуются: два ключа «на 18», два ключа «на 21», торцовые головки «на 10», «на 19», «на 32», монтажная лопатка, пассатижи.

1. На автомобиле с механической коробкой передач включите I передачу, на автомобиле с вариатором, переведите селектор управления в положение «Р» - парковка и установите противооткатные упоры (башмаки) под передние колеса.

2. Снимите задние колеса (см. «Замена колеса», с. ООО).

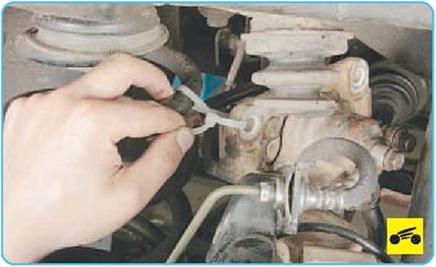

3. Разогните усики шплинта гайки ступицы...

...и извлеките шплинт из отверстия оси наружного шарнира.

5. Установите колесо на ступицу, предварительно удалив декоративную заглушку центрального отверстия диска колеса. Опустите автомобиль.

При отворачивании гайки ступицы автомобиль должен стоять на земле!

Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.

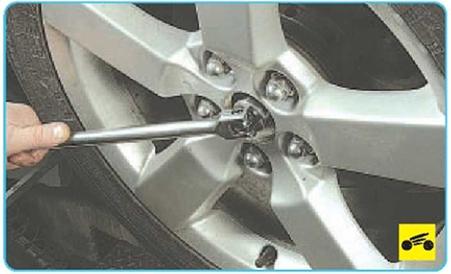

6. Ослабьте затяжку гайки ступицы заднего колеса.

7. Поднимите и установите заднюю часть автомобиля на опоры. Окончательно снимите колесо.

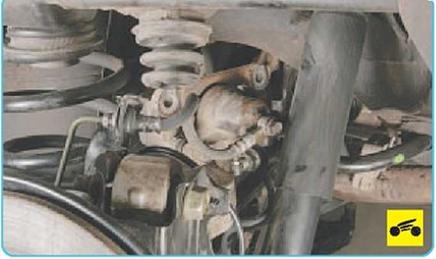

8. Снимите суппорт в сборе (см. «Замена суппорта тормозного механизма заднего колеса», с. 215), не отсоединяя тормозной шланг..

9. ...положите его на верхний поперечный рычаг и закрепите, например, проволокой на витке пружины. При этом не допускайте скручивания или натяжения шланга.

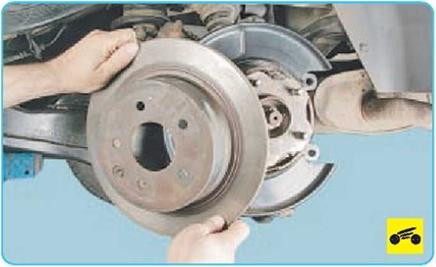

10. Снимите тормозной диск (см. «Замена тормозного диска тормозного механизма заднего колеса», с. 216).

13. ...извлеките датчик из отверстия и отведите в сторону от места проведения работ.

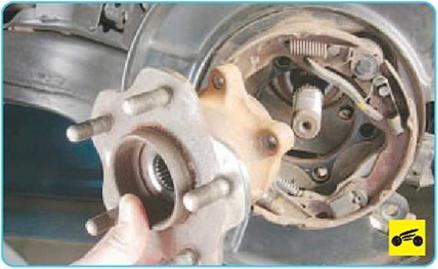

14. Отвернув четыре болта крепления с обратной стороны щита тормозного механизма, снимите ступицу заднего колеса (см. «Замена ступицы заднего колеса», с. 183).

15. Установите домкрат под нижний продольный рычаг.

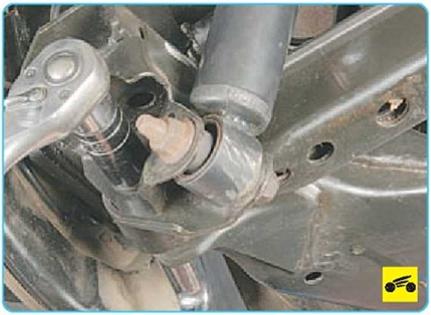

16. Удерживая болт от проворачивания, отверните гайку крепления нижней опоры амортизатора к кронштейну продольного рычага и извлеките болт из отверстия...

17. ...затем подденьте опору амортизатора монтажной лопаткой и выведите опору из кронштейна рычага.

18. Удерживая болт от проворачивания, отверните гайку крепления верхнего поперечного рычага кронштейну продольного рычага и извлеките болт из отверстия.

19. Подденьте верхний поперечный рычаг монтажной лопаткой и выведите его из кронштейна продольного рычага.

20. Удерживая болт от проворачивания, отверните гайку нижнего крепления стойки стабилизатора поперечной устойчивости...

21. ...и отведите наконечник от нижнего рычага.

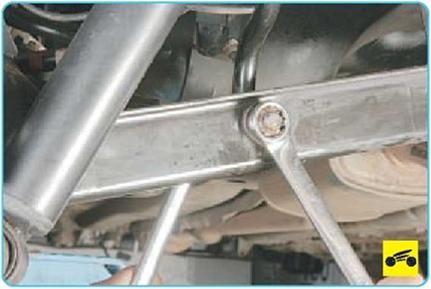

22. Отверните гайку болта крепления нижнего поперечного рычага к кронштейну продольного рычага и извлеките болт из отверстия.

23. Подденьте нижний поперечный рычаг монтажной лопаткой и выведите его из кронштейна продольного рычага.

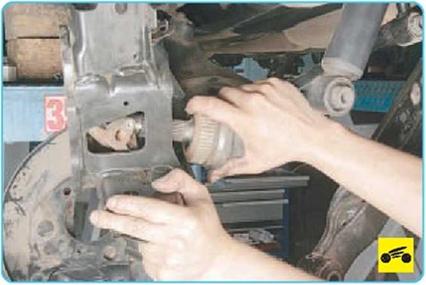

24. Отведите продольный рычаг в сторону и выведите хвостовик наружного шарнира привода заднего колеса.

25. Снимите кожух датчика частоты вращения заднего колеса.

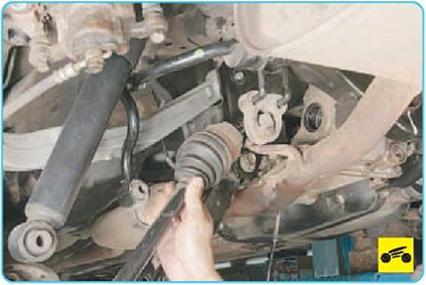

26. С помощью монтажной лопатки выпрессуйте хвостовик внутреннего шарнира из шестерни дифференциала...

27. ...аккуратно извлеките хвостовик внутреннего шарнира из отверстия редуктора и снимите приводной вал.

При использовании монтажной лопатки при выпрессовке внутреннего шарнира из шестерни полуоси коробки передач не повредите картер редуктора заднего моста и внутренний шарнир.

28. Аналогично снимите привод другого заднего колеса.

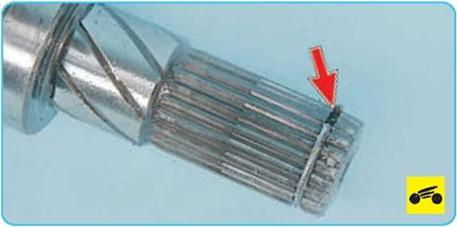

Заменяйте стопорные кольца хвостовиков внутренних шарниров новыми при каждом снятии приводов с автомобиля, иначе приводы могут самопроизвольно выскочить из по- луосевых шестерней во время движения.

29. Установите привод заднего колеса и все детали в порядке, обратном снятию.

30. Установите колесо и заверните гайки крепления колеса до упора, не затягивая их окончательно.

31. Установите автомобиль на колеса, сняв его с опор, затяните гайку ступицы моментом 125 Н'М и зашплинтуйте новым шплинтом.

32. Окончательно затяните гайки крепления колеса моментом 113 Н*М (см. «Замена колеса», с. 55).
