Nissan Qashqai, Qashqai+2. СНЯТИЕ, ПРОВЕРКА И УСТАНОВКА ТОПЛИВНЫХ ФОРСУНОК ДВИГАТЕЛЯ HR16DE, MR20DE

Возможные признаки неисправности фор­сунок:

-      затрудненный пуск двигателя;

-      неустойчивая работа двигателя;

-      остановка двигателя на холостом ходу;

-      повышенная частота вращения коленча­того вала на холостом ходу;

-      двигатель не развивает полной мощнос­ти, недостаточная приемистость двигателя;

-      рывки и провалы в работе двигателя при движении автомобиля;

-      повышенный расход топлива;

-      повышенное содержание СО и СН в отра­ботавших газах;

-      калильное зажигание из-за нарушения герметичности форсунок.

Вам потребуются: автотестер, отверт­ка с плоским лезвием.

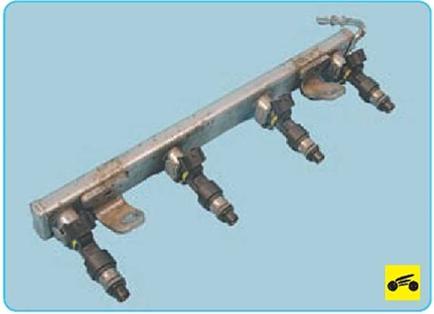

1. Снимите топливную рампу (см. «Снятие и установка топливной рампы», с. 122).

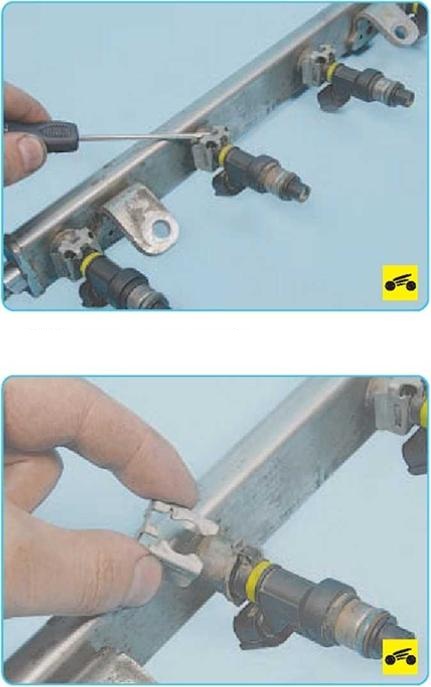

4.    Извлеките хвостовик форсунки из отвер­стия в рампе.

5.
Аналогично снимите остальные форсунки.



ПРИМЕЧАНИЕ



Верхнее уплотнительное кольцо А топливной форсунки поджимается к опорной поверхно­сти топливной рампы.

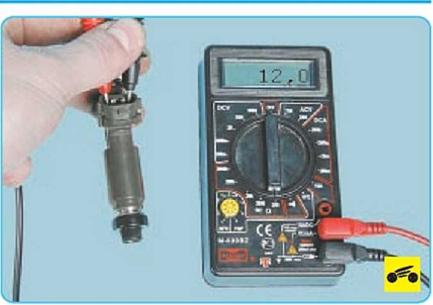

6.    Проверьте сопротивление обмотки фор­сунки, подключив щупы автотестера к выводам обмотки. Сопротивление исправной форсунки должно быть около 12 Ом. Если сопротивле­ние обмотки не соответствует норме, замени­те форсунку, так как она неремонтопригодна.

ПОЛЕЗНЫЙ СОВЕТ

С некоторой степенью точности работоспо­собность форсунки можно проверить, подав на нее электропитание от аккумуляторной батареи с помощью двух отрезков изолиро­ванного провода. В момент присоединения проводов должен быть слышен отчетливый щелчок.



Проверку форсунки на герметичность и по форме распыляемого факела топлива про­водите на специализированных станциях технического обслуживания, так как такая проверка непосредственно на автомобиле очень пожароопасна. С некоторой степенью точности можно проверить герметичность форсунки, опустив ее распылитель в емкость с керосином и подав в штуцер форсунки сжа­тый воздух под давлением 3 бар. У исправ­ной форсунки воздух не должен выходить че­рез распылитель.



Рис. 5.23. Элементы топливной форсунки: 1 - верхнее уплотнительное кольцо; 2 - форсунка; 3 - уплотнитель­ное кольцо со стороны распылителя



При каждом снятии форсунок обязательно заменяйте уплотнительные кольца.

7.          Снимите уплотнительное кольцо 3 (рис. 5.23) со стороны распылителя и верхнее уплотнительное кольцо 1.

8.    Если устанавливаете прежние форсунки, аккуратно промойте их распылители раство­рителем или очистителем карбюратора.

ПРЕДУПРЕЖДЕНИЕ

Не допускается промывка форсунок окуна­нием в моющий состав во избежание по­вреждения их электрической части.

9.    Установите форсунки в порядке, обратном снятию. Перед установкой форсунок смажьте моторным маслом уплотнительные кольца.

10.     Установите форсунки в топливную рам­пу, а рампу на впускной коллектор, подсоеди­ните к рампе топливопровод, пустите двига­тель и проверьте герметичность соединения топливопровода и уплотнений форсунок.
