Nissan Qashqai, Qashqai+2. СНЯТИЕ, РЕМОНТ И УСТАНОВКА МОДУЛЯ ТОПЛИВНОГО НАСОСА ДВИГАТЕЛЯ HR16DE, MR20DE

Вам потребуются: отвертка с плоским и крестообразным лезвием, ключ или ка­кое-либо другое приспособление для от­ворачивания прижимного кольца топливного модуля, емкость для слива топлива из модуля топливного насоса.

1.     Снизьте давление в системе питания (см. «Снижение давления в системе питания дви­гателя», с. 115).

2.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.





3.     Снимите подушку заднего сиденья (см. «Снятие и установка заднего сиденья», с. 303).





4.     Выверните четыре винта крепления крышки лючка топливного модуля...

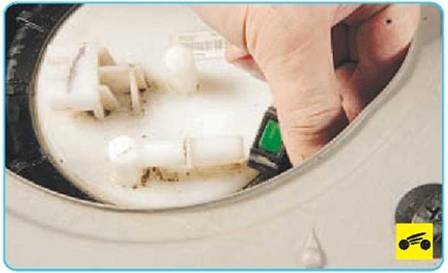

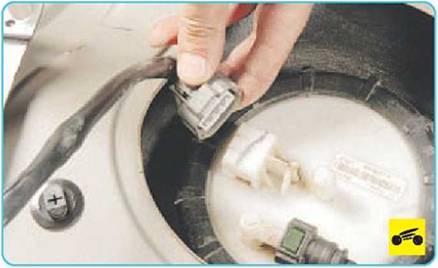

6.   Нажмите на фиксатор колодки жгута про­водов...





7.    ...и отсоедините колодку от разъема мо­дуля топливного насоса.

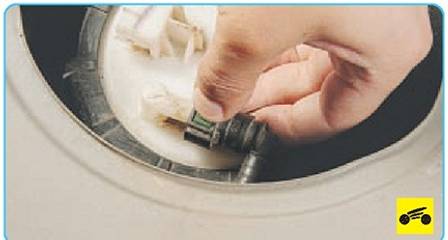

8.    Сожмите фиксатор наконечника топлив­ного шланга высокого давления...





9.    ...и отсоедините наконечник от штуцера модуля топливного насоса.

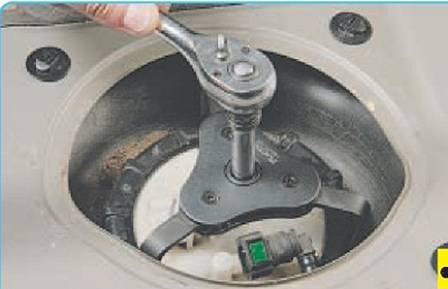

10.    Ослабьте затяжку прижимного кольца модуля топливного насоса к топливному баку, поворачивая кольцо против часовой стрелки.

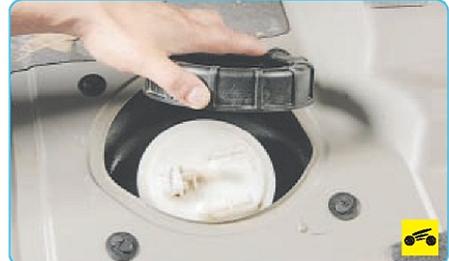

11.    Отверните кольцо от горловины топлив­ного бака.



12.    Запомнив расположение модуля топ­ливного насоса относительно топливного

бака (чтобы облегчить его установку при по­следующем монтаже), приподнимите топ­ливный модуль над топливным баком...

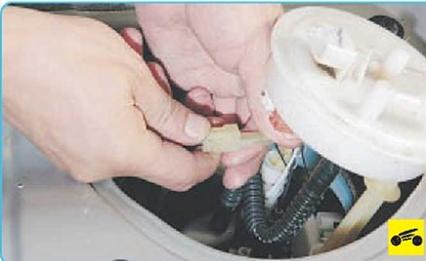

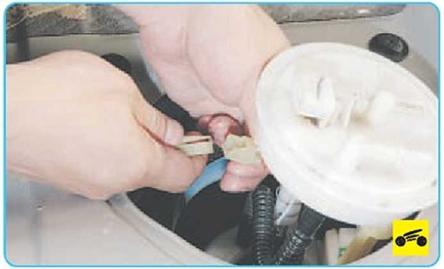

14. Частично извлеките топливный модуль из топливного бака и, нажав на фиксатор ко­лодки жгута проводов...









16.   Извлеките топливный модуль из топлив­ного бака.

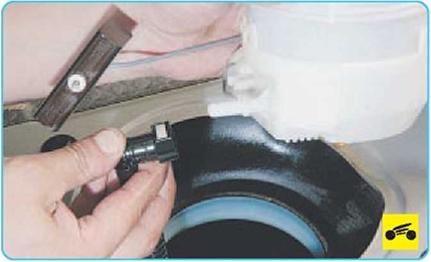

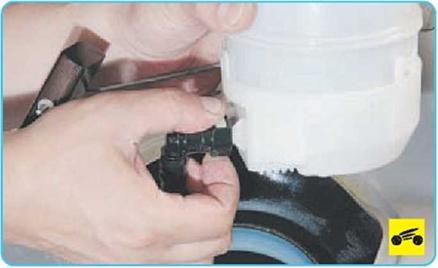

17.   Сожмите фиксатор шланга перекачки топлива...





18.   ...и отсоедините шланг перекачки топ­лива от штуцера топливного модуля.





19.   Снимите топливный модуль и полностью слейте из него топливо в заранее подготов­ленную емкость.

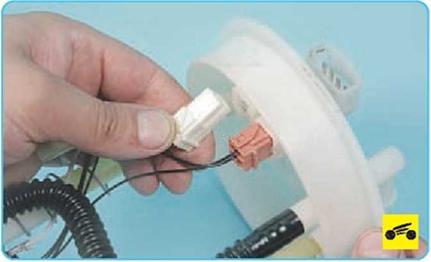

20.    Сжимая фиксаторы, отсоедините колод­ки проводов от разъемов крышки топливного модуля.





21.    Отожмите пластмассовый фиксатор, рас­положенный под датчиком уровня топлива...

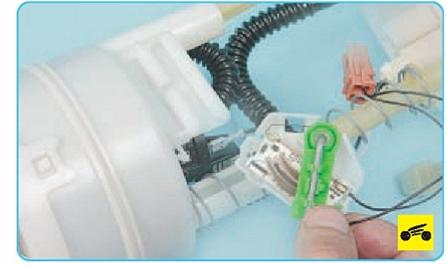

22.    ...и, сдвигая датчик в направлении стрелки...





23.     ...снимите его с корпуса топливного мо­дуля.

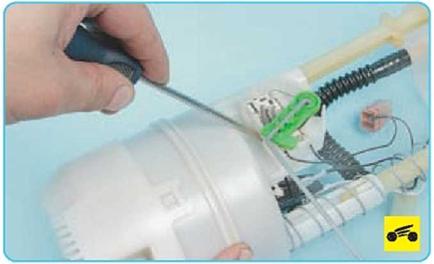

24.     Подденьте отверткой пружинный фик­сатор...









26.     Извлеките регулятор давления топлива из стакана топливного модуля.

ПРИМЕЧАНИЕ

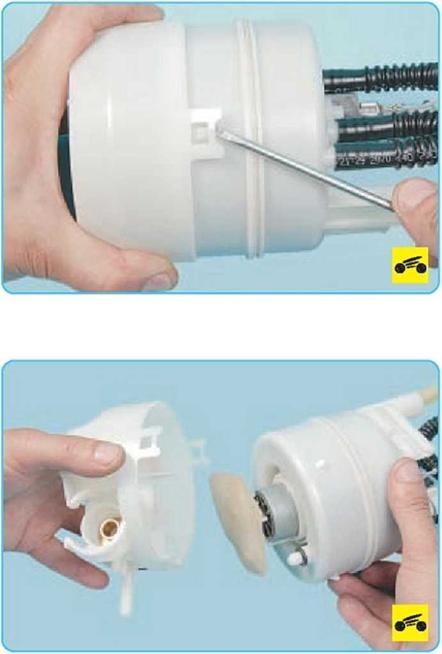

28.     ...и отсоедините стакан от корпуса топ­ливного модуля.













31.      Промойте или замените фильтр, если он загрязнен.





32.    Отожмите пластмассовые фиксаторы...



33.......... и отсоедините крышку от корпуса

топливного модуля.



34.    Извлеките топливный насос из корпуса модуля.





35.    Снимите уплотнительное кольцо с корпу­са модуля топливного насоса и замените его.





36.      Проверьте работоспособность клапана стакана. Он должен пропускать жидкость внутрь и удерживать ее в стакане модуля топ­ливного насоса. Замените неисправный кла­пан или стакан в сборе.

37.      Установите снятые детали в порядке, обратном снятию.
