Nissan Tiida. РУЛЕВОЙ МЕХАНИЗМ

Nissan Tiida. ЗАМЕНА НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ



Вам потребуются: ключи «на 11», «на 14», «на 17», «на 19», TORXT30, пассатижи...

.. .и съемник шаровых шарниров.

-                     Замена наконечника показана на примере левой рулевой тяги, правый наконечник за­меняйте аналогично.
1 Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»),

2       Поднимите и установите на опору пе­реднюю часть автомобиля со стороны за­меняемого наконечника. Снимите соответ­ствующее колесо.

3…Измерьте и запомните длину свобод­ной части резьбы рулевой тяги, чтобы при сборке по возможности не нарушить угол схождения колес.

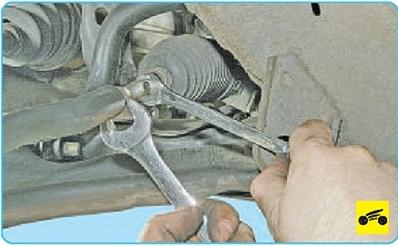

4.    Ослабьте затяжку контргайки наконеч­ника рулевой тяги.





5.    Удерживая палец от проворачивания, ослабьте затяжку гайки крепления пальца наконечника к поворотному кулаку.

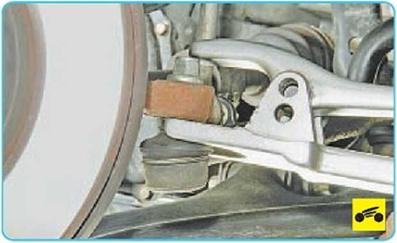

6.    Установите съемник шаровых шарни­ров и выпрессуйте палец из отверстия кронштейна поворотного кулака.

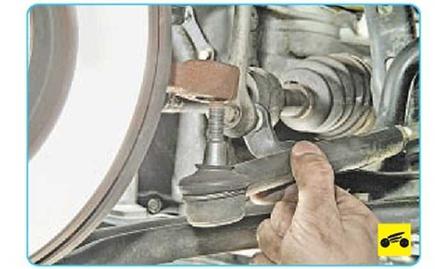

8.       ...и извлеките палец из отверстия кронштейна поворотного кулака.





9.     Отверните наконечник от рулевой тя­ги. При отворачивании наконечника руле­вой тяги подсчитайте количество оборо­тов, чтобы при установке нового наконеч­ника завернуть его на такое же количество оборотов. При этом схождение колес из­менится лишь незначительно (для нагляд­ности показано на снятом рулевом меха­низме).





10.      Установите новый наконечник в по­рядке, обратном снятию, навинтив его на рулевую тягу на то количество оборотов, которое было подсчитано при снятии, и за­тяните контргайку.

ПРИМЕЧАНИЕ

При установке наконечников рулевых тяг в поворотные кулаки гайки крепления паль­цев шарниров наконечников рулевых тяг за­меняйте новыми.

11.      Повторно измерьте длину свободной части резьбы рулевой тяги. Она должна соответствовать значению, измеренному в п. 3. Если это не так, ослабьте контргай­ку и либо навинтите, либо свинтите руле­вую тягу в зависимости от того, увеличи­лась или уменьшилась длина свободной части резьбы. Затяните контргайку и по­вторите проверку.

12.      После замены наконечника рулевой тяги проверьте и при необходимости от­регулируйте углы установки колес (см. «Проверка и регулировка углов установки колес», с. 154). Для этого воспользуйтесь услугами мастерских, располагающих специальным оборудованием.
