Nissan Tiida. СНЯТИЕ И УСТАНОВКА РУЛЕВОЙ КОЛОНКИ

Вам потребуются: торцовые головки «на 12», «на 13», удлинитель, пассатижи с тонкими губками.

Рулевая колонка - один из важнейших элементов обеспечения безопасности до­рожного движения, поэтому замените уста­новленные в рулевой колонке валы рулево­го управления или колонку в сборе при на­личии следующих дефектов:





-      люфт в карданном шарнире промежу­точного вала или повреждение его клеммового соединения с валом рулевой колонки;





-       деформация или повреждение проме­жуточного вала, люфт в карданных шарни­рах, повреждение клеммового соединения нижнего шарнира с валом-шестерней ру­левого механизма;





-       деформация или повреждение вала и деталей рулевой колонки, повреждение шлицев соединения вала со ступицей руле­вого колеса;





-       повреждение механизма регулировки положения рулевой колонки.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

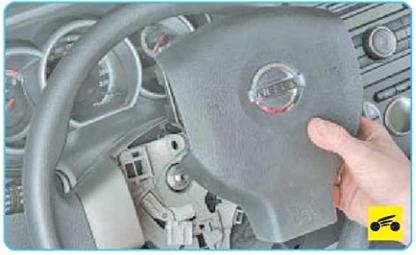

2.   Снимите модуль подушки безопасности водителя (см. «Снятие и установка модуля подушки безопасности водителя», с. 283).





3.     Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 157).





4.     Снимите кожух рулевой колонки (см. «Снятие и установка кожуха рулевой колон­ки», с. 158).





5.   Снимите левую нижнюю облицовку па­нели приборов (см. «Снятие и установка па­нели приборов», с. 247).

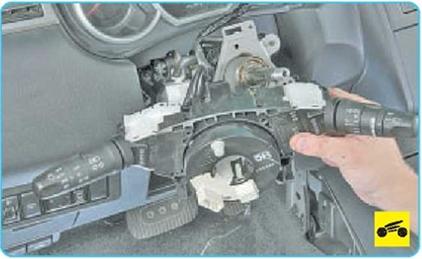

6.    Снимите держатель подрулевых пере­ключателей в сборе с контактным кольцом

(см. «Снятие и установка держателя подру­левых переключателей», с. 214).

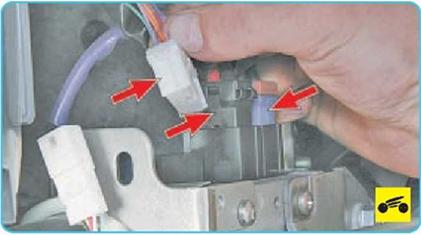

7.    Отожмите фиксатор и отсоедините ко­лодку от контактной группы выключателя (замка) зажигания.

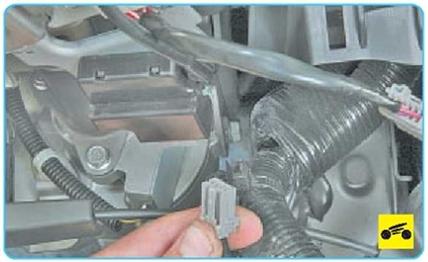

8.    Отожмите фиксатор и разъедините ко­лодки жгута проводов запорного электро­механизма противоугонного устройства.





9.      Отожмите фиксатор и отсоедините ко­лодку от антенны блока иммобилизатора.





10. Аналогично отсоедините три колодки от блока управления системой электроуси­лителя.





11.   Разъедините колодки жгута проводов датчика положения ключа.

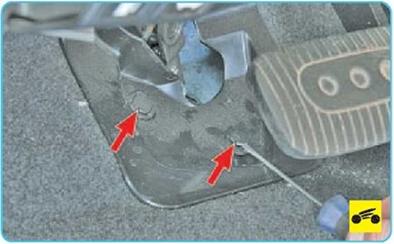

12. Под панелью приборов подденьте два пистона крепления облицовки...

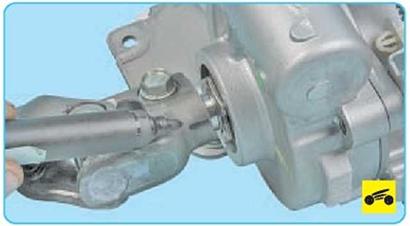

Для удобства обратной установки промарки­руйте положение нижнего карданного шар­нира промежуточного вала относительно ва­ла-шестерни рулевого механизма.

14.
Выверните стяжной болт клеммового соединения нижнего карданного шарнира промежуточного вала с валом-шестерней рулевого механизма.





15.     Снимите промежуточный вал с вала- шестерни рулевого механизма.

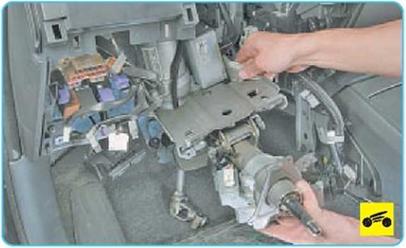

16.     Отверните четыре гайки крепления рулевой колонки...





ПОЛЕЗНЫЙ СОВЕТ

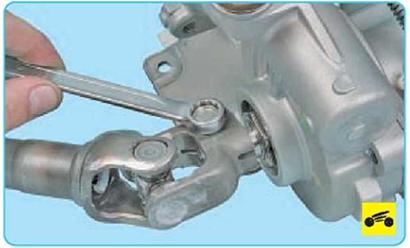

18.   Выверните стяжной болт клеммового соединения верхнего карданного шарнира промежуточного вала...





19.    ...и извлеките стяжной болт из отвер­стия.





20.    Отсоедините клеммовое соединение верхнего карданного шарнира от рулевого вала.

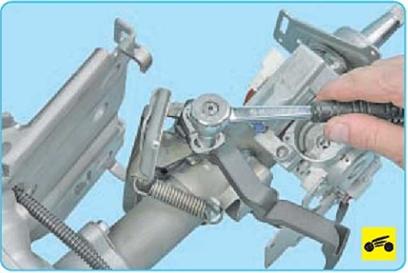

21.     Выверните болт крепления фиксиру­ющей шайбы...

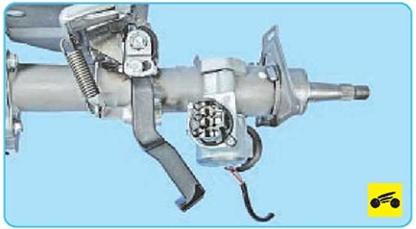

23.       Отверните гайку крепления рычага регулировки положения рулевой колонки и снимите рычаг.

24.    Установите рулевую колонку и все де­тали в порядке, обратном снятию.

При установке рулевой колонки обязательно совместите метки на карданных шарнирах промежуточного вала с метками, нанесен­ными на торец вала рулевой колонки и на то­рец вала-шестерни рулевого механизма.
