Nissan Tiida. РЕМОНТ ТОПЛИВНОГО МОДУЛЯ ДВИГАТЕЛЯ HR16DE, MR18DE



Вам потребуются: торцовая головка «на 16», отвертка с плоским лезвием, молоток, емкость для слива топлива из мо­дуля топливного насоса, пассатижи.

1.   Снимите топливный модуль с автомо­биля (см. «Снятие и установка топливного модуля», с. 107).

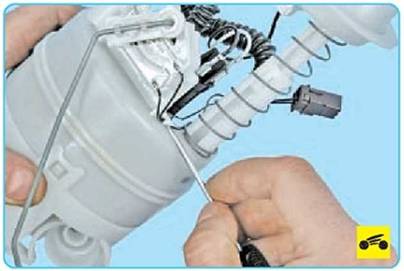

2. Сожмите фиксатор.





3.       ...и отсоедините колодку проводов датчика уровня топлива от разъема крышки топливного модуля.

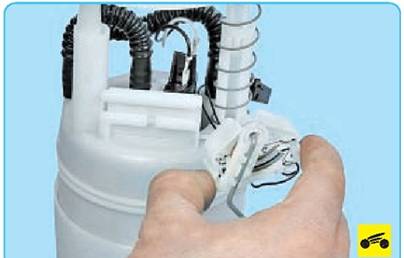

4.      Отожмите пластмассовый фиксатор, расположенный под датчиком уровня топ­лива...

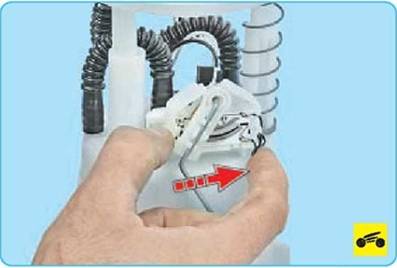

5.      ...и, сдвигая датчик в направлении стрелки...







6.      ...снимите его с корпуса топливного модуля.





7.       Захватите пассатижами пружинный фиксатор регулятора давления топлива...

8.    ...и снимите его.











9.     Извлеките регулятор давления топли­ва из стакана топливного модуля.









11.      ...и отсоедините стакан от корпуса топливного модуля.



12 Подденьте отверткой...



13...и снимите топливный фильтр.






14. Промойте или замените фильтр, если он загрязнен.





15. Отожмите пластмассовые фиксаторы.





16.    ...и отсоедините крышку от корпуса топливного модуля.





17.  Извлеките топливный насос из корпу­са модуля. При необходимости замены на­соса нагрейте его шланги строительным фе­ном и отсоедините их от штуцеров насоса.





18.        Снимите уплотнительное кольцо с корпуса модуля топливного насоса и за­мените кольцо.





19. Проверьте работоспособность клапа­на стакана. Он должен пропускать жидкость внутрь и удерживать ее в стакане модуля топливного насоса.





20. Замените неисправный клапан или стакан в сборе.

21. Установите все детали в порядке, об­ратном снятию.
