Nissan Tiida. СНЯТИЕ И УСТАНОВКА ТЕРМОЭКРАНОВ ДВИГАТЕЛЯ HR16DE, MR18DE



Во время работы двигателя система вы­пуска отработавших газов нагревается до высокой температуры. Поэтому при сильном механическом повреждении тер­моэкранов, установленных над элементами системы, обязательно замените их. Поми­мо снижения уровня комфорта в салоне, неисправность термоэкранов может при­вести к обугливанию термошумоизоляции пола кузова.

Для наглядности сняты расширительный ба­чок и подводящий шланг радиатора системы охлаждения.

Для снятия верхнего термоэкрана выпу­скного коллектора выполните следующее.

Вам потребуются: торцовые головки «на 8», «на 10», пассатижи.

1.    Снимите впускную трубу (см. «Снятие и установка впускной трубы», с. 113).





3.    ...и два болта левого крепления верх­него термоэкрана выпускного коллектора...





4.   ...и снимите термоэкран.

5.   Установите верхний термоэкран впуск­ного коллектора в порядке, обратном снятию.

Для снятия нижнего термоэкрана выпу­скного коллектора выполните следующее. Вам потребуется ключ «на 10».

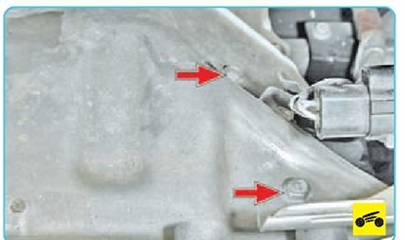

1.   Выверните два болта крепления нижне­го термоэкрана выпускного коллектора...





2.    ...и снимите термоэкран.

3.    Установите нижний термоэкран выпу­скного коллектора в порядке, обратном снятию.

Для снятия термоэкрана привода левого переднего колеса выполните следующее.

ПРИМЕЧАНИЕ

Для наглядности снята приемная труба.

Вам потребуется торцовая головка «на 14».

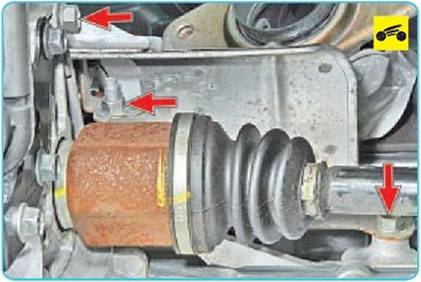

1.  Выверните два болта и отверните гай­ку крепления термоэкрана привода левого переднего колеса...

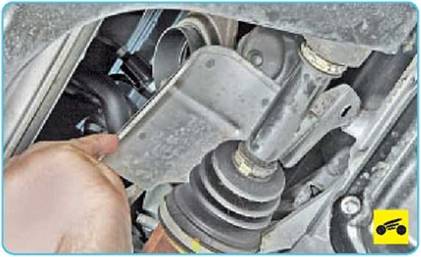

2.    ...и снимите термоэкран.

3.    Установите термоэкран привода лево­го переднего колеса в порядке, обратном снятию.

Для снятия термоэкрана дополнитель­ного глушителя выполните следующее.

Вам потребуются: ключи «на 10», «на 12», «на 13».

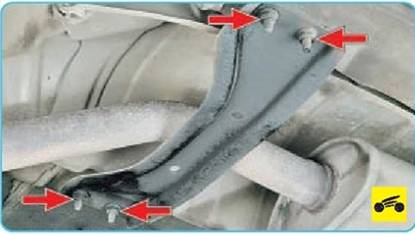

1.  Отверните гайки крепления задней по­перечины кузова...

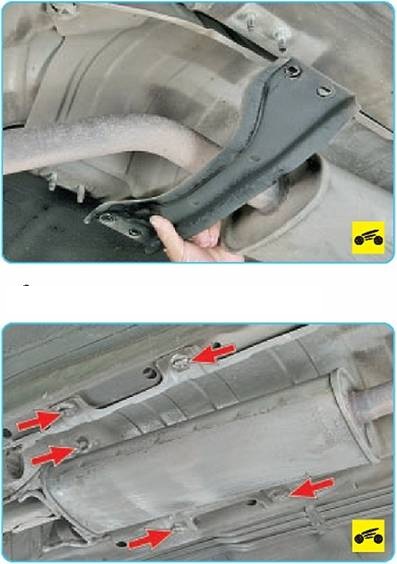

 2. ...и снимите поперечину.





3. Выверните пять передних.







4.     ...и один задний фиксатор крепления термоэкрана.



5.   Снимите термоэкран дополнительного глушителя.

6.   Установите термоэкран дополнительно­го глушителя в порядке, обратном снятию.

Для снятия термоэкрана трубы дополни­тельного тушителя выполните следующее.





1.   Выверните три фиксатора крепления термоэкрана трубы дополнительного глу­шителя...

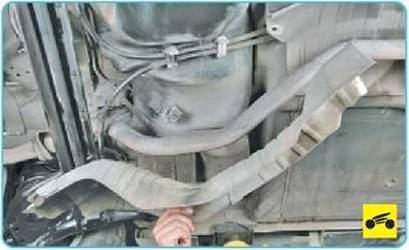

2.    ...и снимите термоэкран.

3.    Установите термоэкран трубы допол­нительного глушителя в порядке, обратном снятию.

Для снятия термоэкрана основного глушителя выполните следующее.

Вам потребуются: торцовая головка «на 16», отвертка с плоским лезвием, опора.

1.    Снимите основной глушитель (см. «Сня­тие и установка основного глушителя», с. 99).

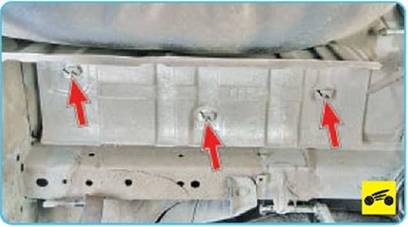

2.    Выверните три фиксатора крепления термоэкрана основного глушителя...





3.  ...и снимите термоэкран.

4.  Установите термоэкран основного глу­шителя в порядке, обратном снятию.
