Nissan Skyline (V35). Электрические схемы - часть 2

СХЕМЫ ЭЛЕКТРОПРОВОДКИ, ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ И ПРИНЦИПИАЛЬНЫЕ СХЕМЫ

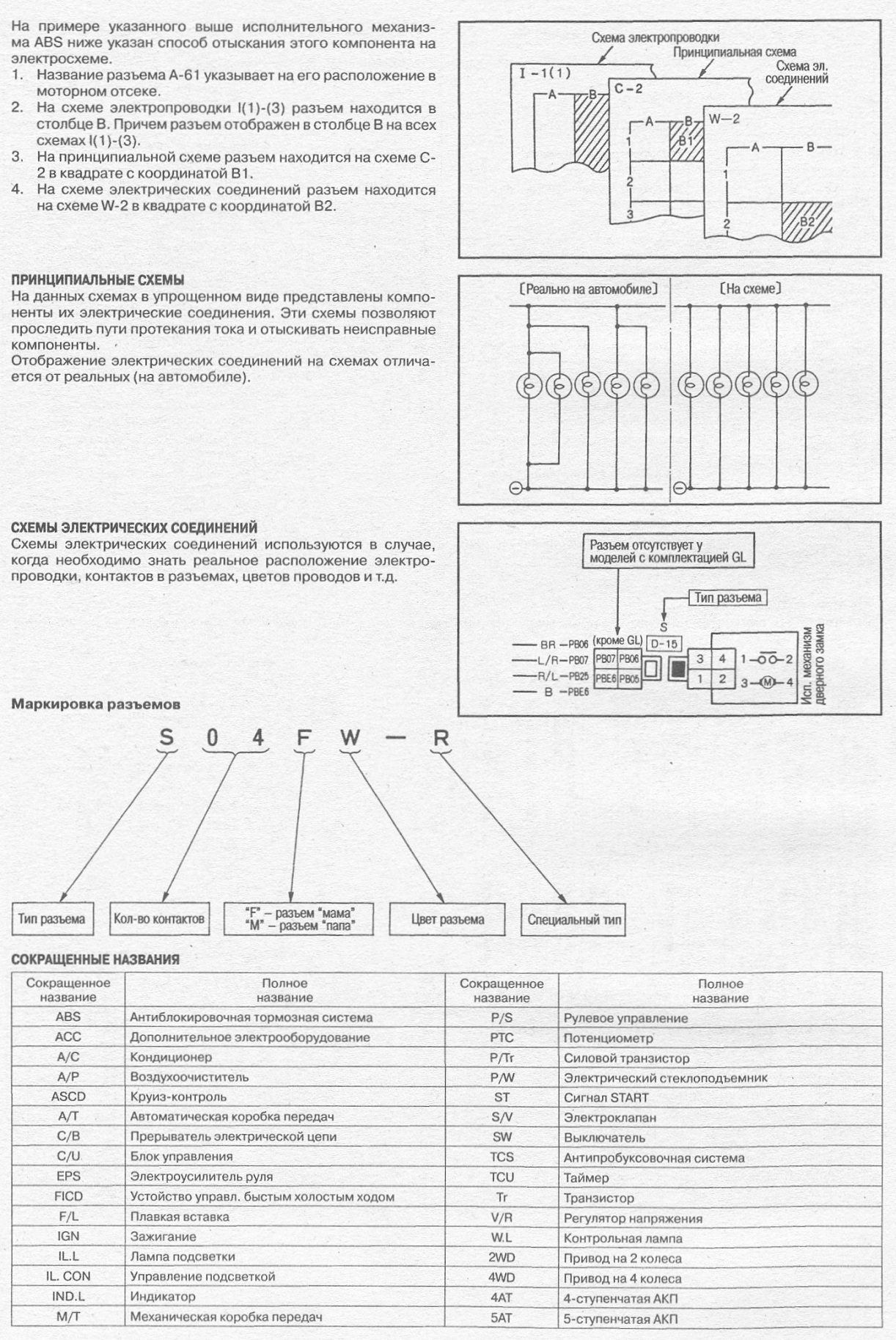

КАК ПОЛЬЗОВАТЬСЯ ИНДЕКСАМИ (СИСТЕМОЙ КООРДИНАТ)

Для быстрого отыскания разъемов на следующих схемах применяется сетка, аналогичная картографической:

1. Отыщите номер требуемого разъема в списке разъемов.

2. Отыщите индекс.

3. На чертеже отыщите клетку пересечения буквы (по вертикали) и цифры (по горизонтали).

4. Отыщите номер разъема в клетке пересечения.

5. Следуйте к разъему по линии (если имеется).

ПРЕДОХРАНИТЕЛИ

Номера рядом с предохранителями на представленных ниже рисунках соответствуют номерам на принципиальных схемах и схемах электрических соединений.

Держатель предохранителей и плавких вставок

На примерю указанного выше исполнительного механизма ABS ниже указан способ отыскания этого компонента на электросхеме.

1. Название разъема А-61 указывает на его расположение в моторном отсеке.

2. На схеме электропроводки 1(1 )-(3) разъем находится в столбце В. Причем разъем отображен в столбце В на всех схемах 1(1)-(3).

3. На принципиальной схеме разъем находится на схеме С-2 в квадрате с координатой В1.

4. На схеме электрических соединений разъем находится на схеме W-2 в квадрате с координатой В2.
ПРИНЦИПИАЛЬНЫЕ СХЕМЫ

На данных схемах в упрощенном виде представлены компоненты их электрические соединения. Эти схемы позволяют проследить пути протекания тока и отыскивать неисправные компоненты. -

Отображение электрических соединений на схемах отличается от реальных (на автомобиле).
СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Схемы электрических соединений используются в случае, когда необходимо знать реальное расположение электропроводки, контактов в разъемах, цветов проводов и т.д.

Маркировка разъемов
