Nissan Skyline (V35). Электрические схемы - часть 1

ОБОЗНАЧЕНИЯ ЦВЕТОВ ПРОВОДОВ НА ЭЛЕКТРОСХЕМАХ

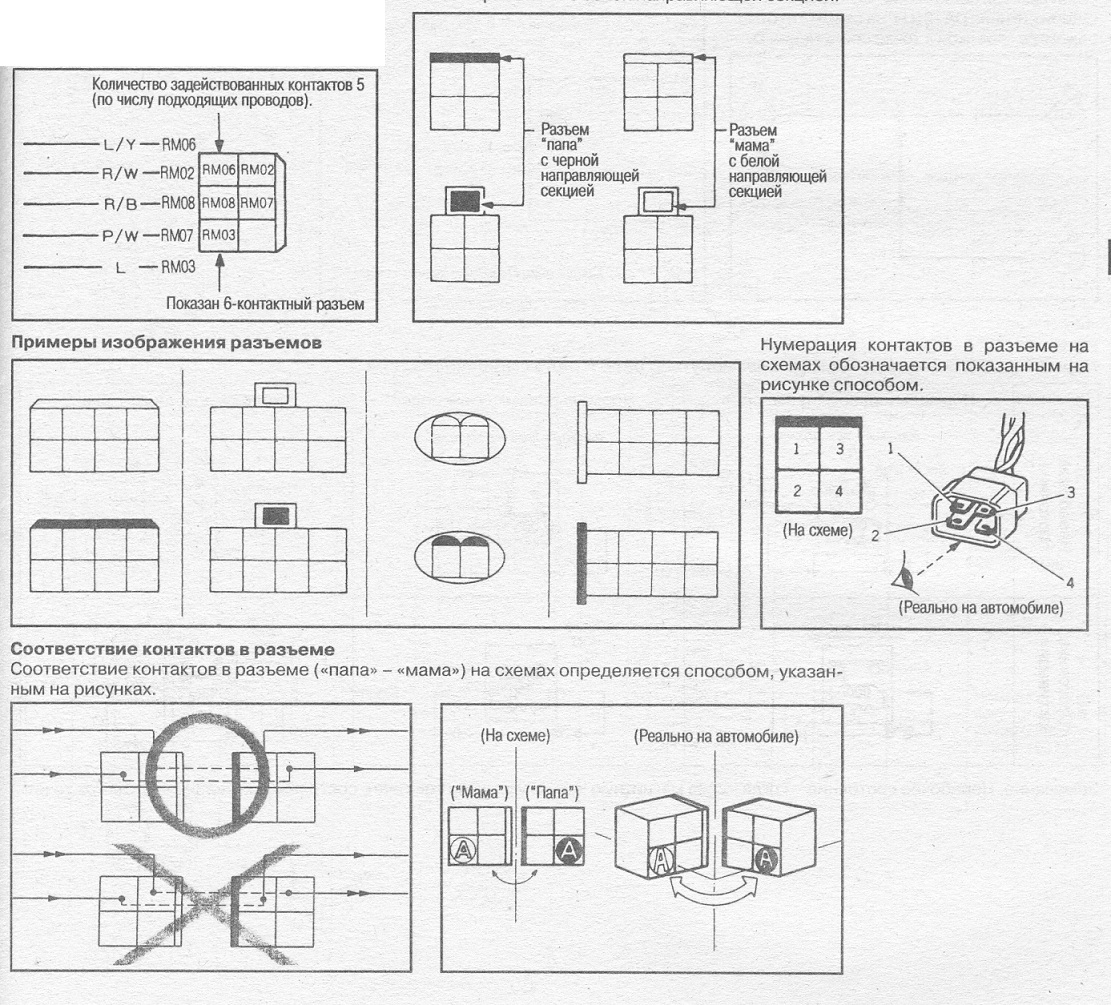

ОБОЗНАЧЕНИЯ РАЗЪЕМОВ

Схематичное изображение разъема на электросхеме отображает количество контактов и тип разъема («папа» или «мама»).

1. Количество контактов на разъеме определяется числом ячеек на схематичном изображении разъема. Количество задействованных контактов в разъеме определяется числом подходящим к нему проводов и надписей в ячейках.

2. Разъемы типа «папа» отображаются с черной направляющей секцией, разъемы типа «мама» отображаются с белой направляющей секцией.

ОБОЗНАЧЕНИЯ НА ВЫКЛЮЧАТЕЛЯХ

ОБОЗНАЧЕНИЯ СОЕДИНЕНИЙ ПРОВОДОВ

Места соединения проводов отображаются двумя способами:

РЕЛЕ
Нормальноразомкнутые, нормальнозамкнутые, реле и реле смешанного типа

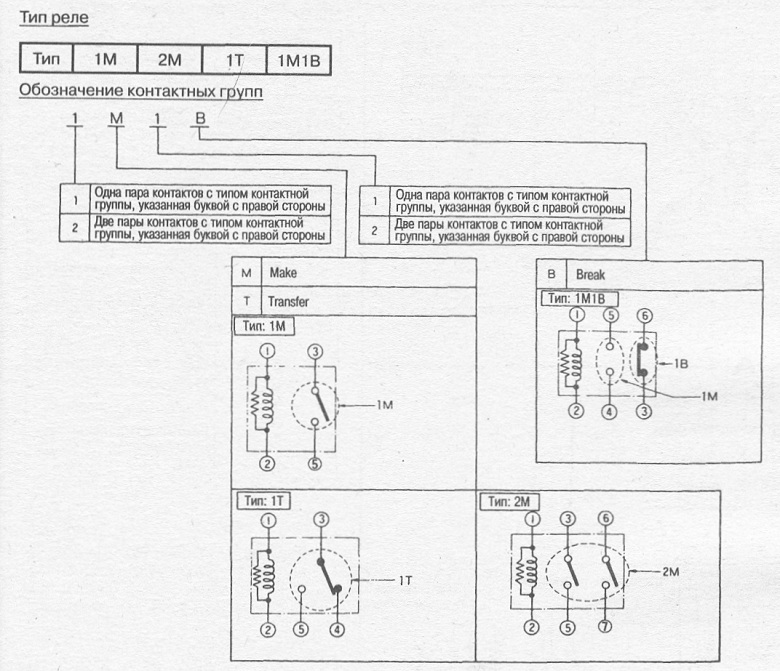

Типы и обозначение контактных групп реле

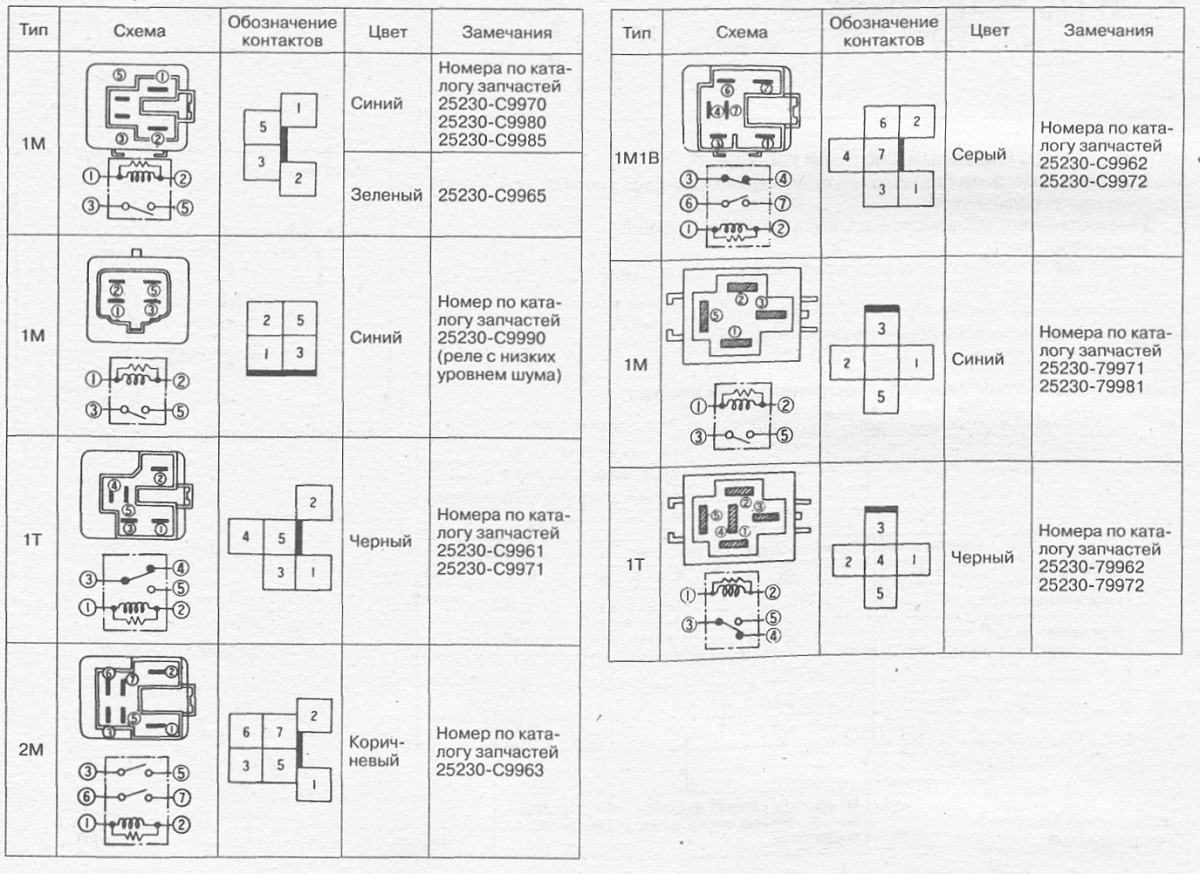

Обозначение реле
Примечание: Номера по каталогу запчастей, представленные ниже в таблице в столбце «Замечания», взаимозаменяемые и отличаются производителями.
