Nissan Skyline (V35). СНЯТИЕ И УСТАНОВКА РАДИОПРИЕМНИКА С ЭЛЕКТРОННОЙ НАСТРОЙКОЙ

1. Снимите накладку С (см. гл. КУЗОВ).

2. Освободите защелки разъема панели управления в сборе.

3. Извлеките гибкую печатную плату из разъема.

Nissan Skyline (V35). СНЯТИЕ И УСТАНОВКА ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

1. Снимите радиоприемник и блок дисплея в сборе (модели с системой навигации) с накладки С (см. выше)-.

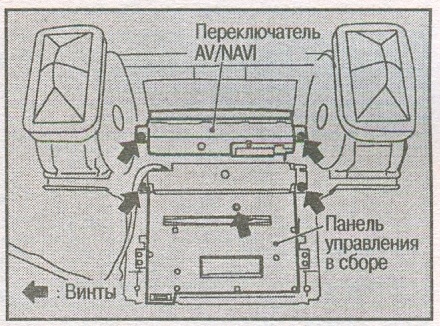

2. Открутите 3 винта и снимите панель управления в сборе.

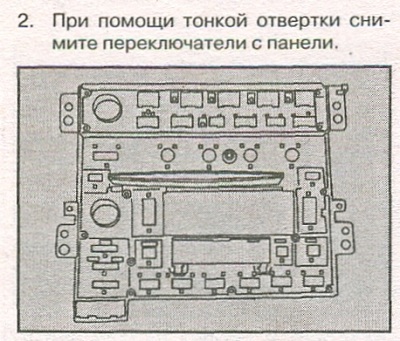

Nissan Skyline (V35). РАЗБОРКА И СБОРКА ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

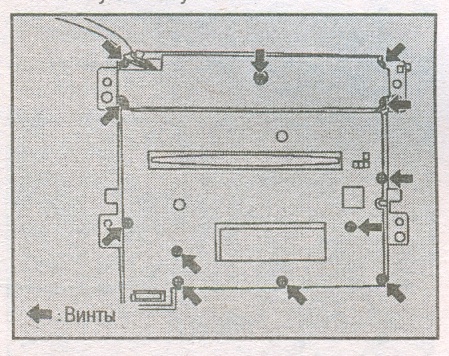

1. Открутите 12 винтов и снимите печатную плату.

Внимание: Во время снятия печатной платы следите, чтобы не повредить ее статическим электричеством.

Nissan Skyline (V35). СНЯТИЕ И УСТАНОВКА ДВЕРНЫХ ДИНАМИКОВ (МОДЕЛИ С АУДИОСИСТЕМОЙ SKYLINE)

1. Снимите отделку двери (см. гл. КУЗОВ).

2. Открутите 4 болта и снимите динамик.

Nissan Skyline (V35). СНЯТИЕ И УСТАНОВКА ВЫСОКОЧАСТОТНЫХ ДИНАМИКОВ

1. Снимите угловую крышку (см. гл. КУЗОВ).

2. Открутите 2 винта и снимите высокочастотный динамик.

Nissan Skyline (V35). СНЯТИЕ И УСТАНОВКА САБВУФЕРА

1. Снимите отделку задней полки (см. гл. КУЗОВ).

2. Открутите 4 болта и снимите сабвуфер.

Nissan Skyline (V35). СНЯТИЕ И УСТАНОВКА УСИЛИТЕЛЯ

1. Снимите отделку задней полки (см. гл. КУЗОВ).

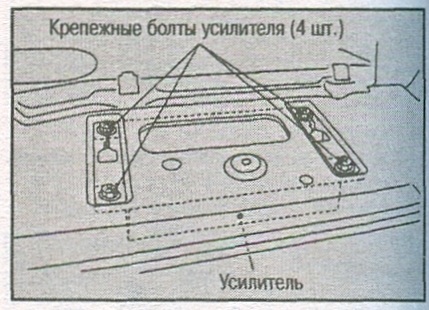

2. Открутите 4 болта и снимите усилитель со стороны багажника.

3. Если снимается только усилитель, снимите отделку багажника, открутите 4 крепежных болта и снимите усилитель со стороны багажника. .
