Nissan Skyline (V35). ЛОКАЛЬНАЯ СЕТЬ

ОПИСАНИЕ СИСТЕМЫ

Шина CAN (Controller Area Network) - последовательная линия связи для работы в реальном масштабе времени. Это бортовая мультиплексная коммуникационная линия с высокой скоростью передачи данных и функцией контроля ошибок данных. По этой шине множество управляющих блоков на автомобиле обмениваются данными и во время работы подключаются (независимо) к другим блокам. Управляющие блоки соединяются по двум линиям CAN (линия CAN Н, линия CAN L), которые позволяют осуществлять высокоскоростную передачу данных с минимальным количеством проводов. Каждый управляющий блок осуществляет прием/передачу данных, но принимает только те данные, которые предназначены для него.

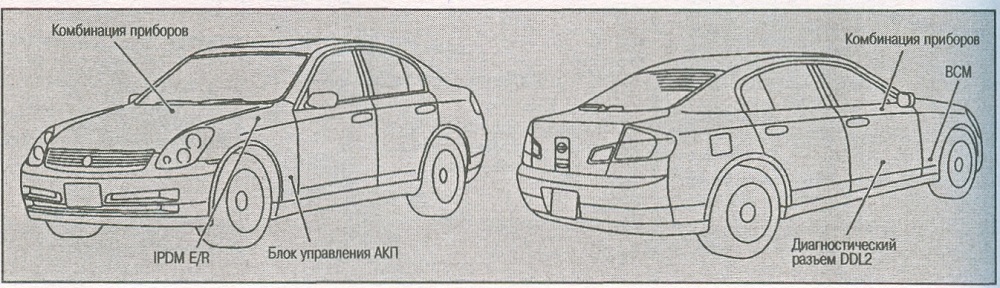

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

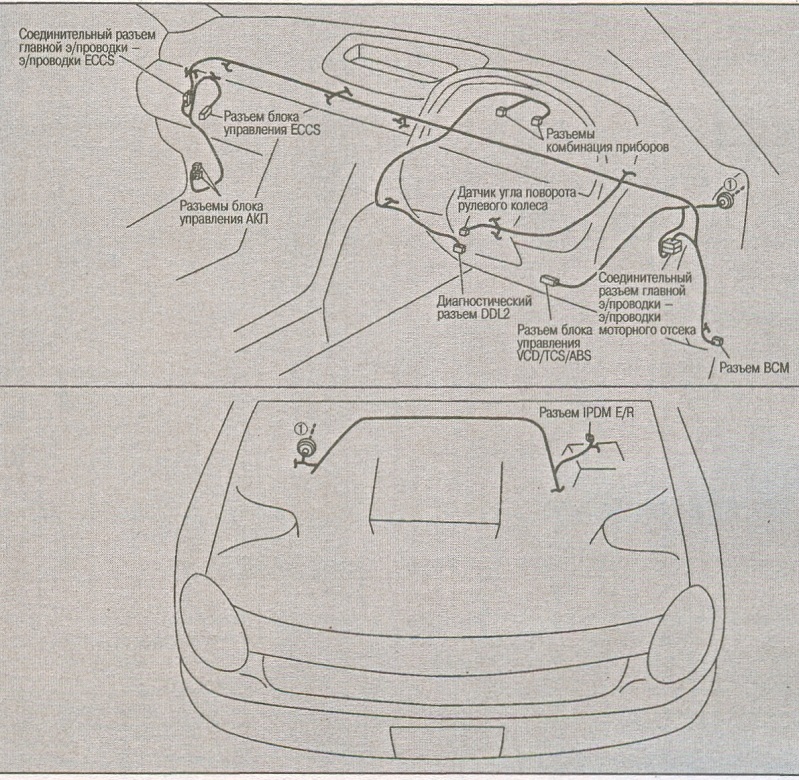

ЭЛЕКТРОПРОВОДКА ШИНЫ CAN

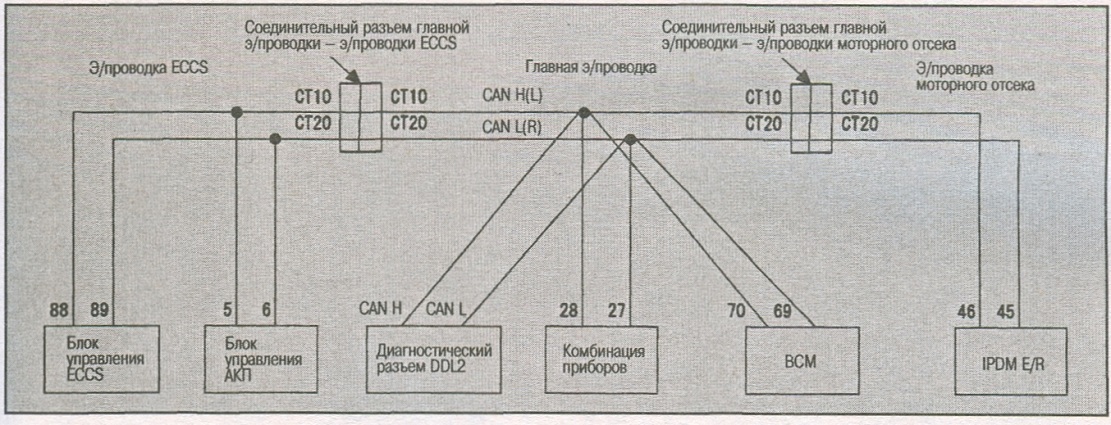

ЭЛЕКТРОСХЕМА

МОДЕЛИ С ДВИГАТЕЛЕМ VQ25DD

МОДЕЛИ С ДВИГАТЕЛЕМ VQ30DD

ПРОВЕРКА КОМПОНЕНТОВ

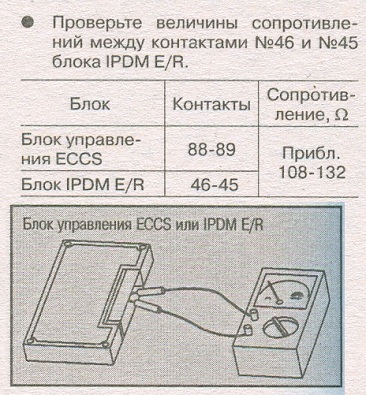

ПРОВЕРКА ВНУТРЕННИХ ЦЕПЕЙ БЛОКА

УПРАВЛЕНИЯ ECCS И БЛОКА IPDM E/R

• Снимите блок управления ECCS и блок IPDM E/R с автомобиля.

• Проверьте величины сопротивлений между контактами №88 и №89 .блока управления ECCS.

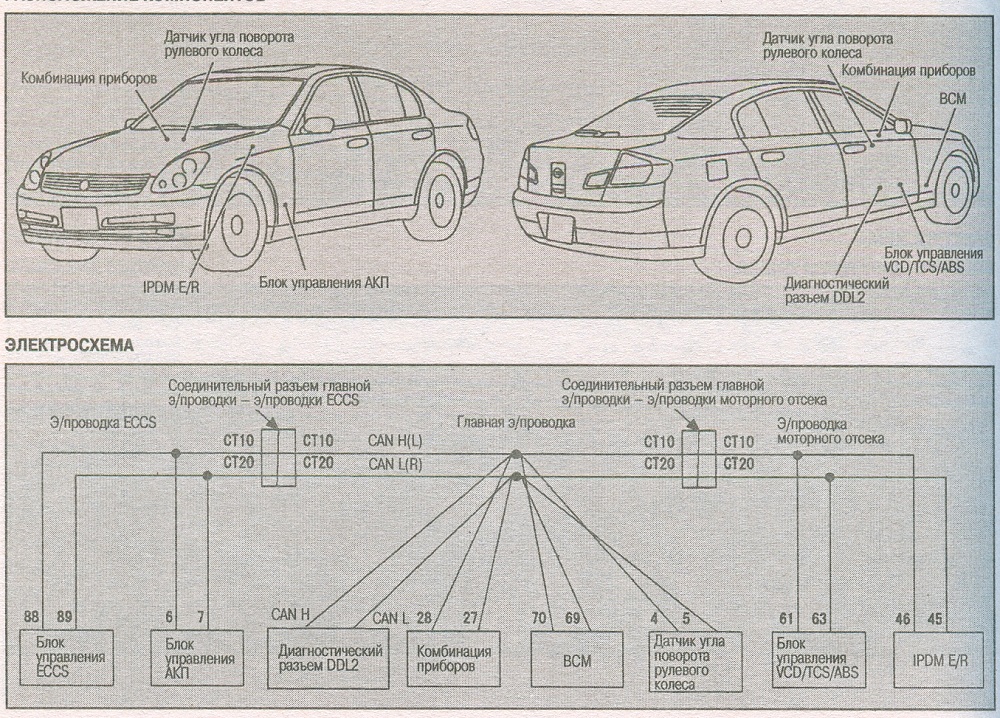

МОДЕЛИ С СИСТЕМОЙ VCD

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

ЭЛЕКТРОПРОВОДКА
