Nissan Skyline (V35). ВЕТРОВОЕ СТЕКЛО (СНЯТИЕ И УСТАНОВКА)

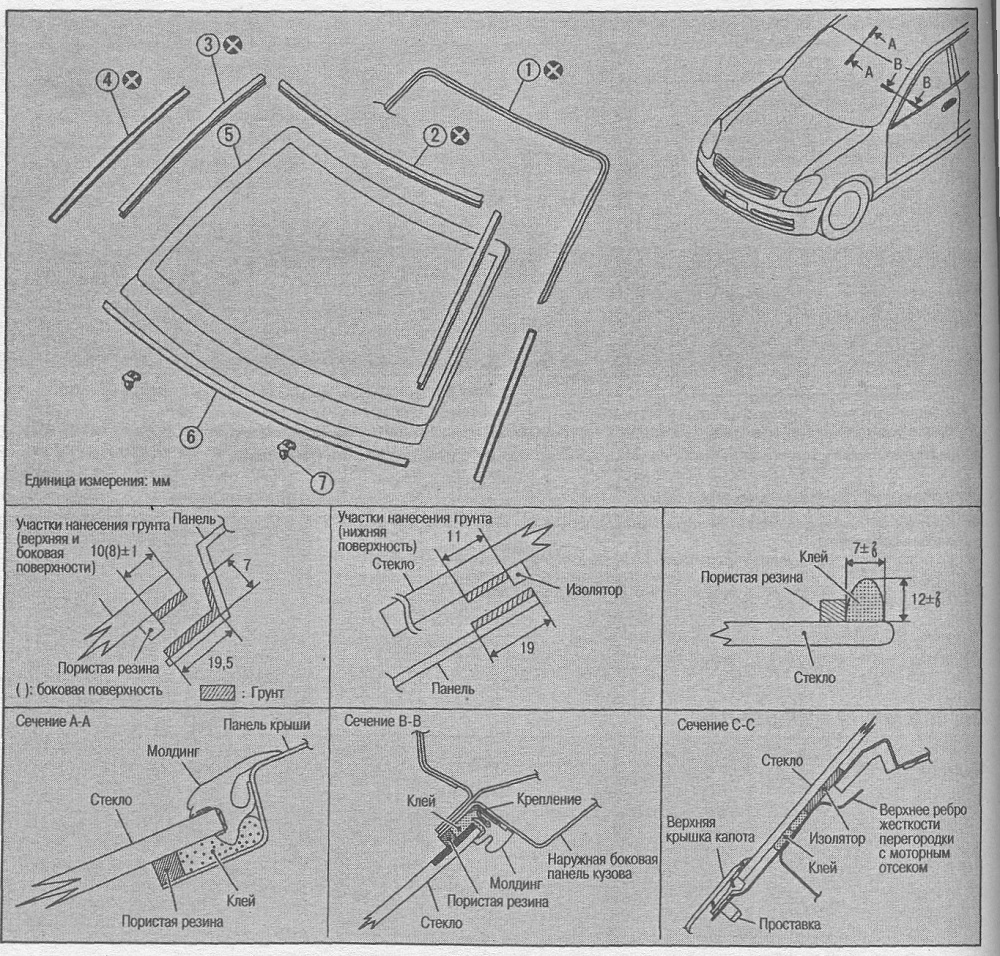

1. Пористая резина (сверху)
2. Верхний молдинг
3. Боковой молдинг

4. Держатель
5. Ветровое стекло
6. Изолятор

7. Проставка

СНЯТИЕ

1. Снимите отделку передних стоек и переднюю часть отделки потолка

- (см. раздел «Оснащение салона и наружной части кузова»).

2. Снимите верхнюю крышку капота (см. раздел «Оснащение салона и наружной части кузова»).

3. Отсоедините разъем э/проводки обогревателя нижней части ветрового стекла и снимите резиновые втулки (модели для регионов с холодным климатом).

4. Во избежание повреждения окрашенных поверхностей наклейте защитную ленту по периметру ветрового стекла.

5. При помощи резака срежьте молдинг.

6. Удалите остаток молдинга с фланцевых участков кузова при помощи пассатижей.

• При повторном использовании стекла нанесите метки совмещения на стекло и кузов.

7. Срежьте клей.

• В зависимости от используемого инструмента выполните следующее.

Внимание: При повторном использовании стекла не применяйте резак, поскольку стекло может поцарапаться.

а. С использованием резака (когда заменяется стекло)

1) Для улучшения скольжения резака, нанесите мыльный раствор на участки нанесения клея по всему периметру со стороны кузова.

2) Вставьте резак в клей и разрежьте его, удерживая резак параллельно краю стекла.

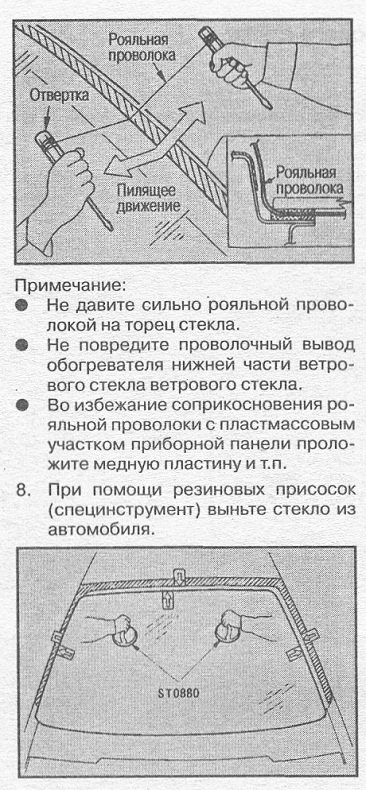

b. С использованием рояльной проволоки^ (при повторном использовании стекла)

1) Работая в салоне, просверлите сквозное отверстие в герметике.

2) Проденьте рояльную проволоку через отверстие со стороны салона и привяжите концы к отверткам.

3) Совершая пилящие движения проволокой снаружи и изнутри автомобиля по периметру стекла, срежьте клей.

УСТАНОВКА

1. При помощи резака соскоблите следы клея по всему периметру со стороны кузова так, чтобы остался плоский слой толщиной прибл. 2 мм.

4. Если устанавливается снятое стекло, с помощью резака удалите остатки старого клея.

5. Очистите участок нанесения клея на стекле чистым бензином.

6. Приклейте пористую резину на верхнюю и боковые поверхности по периметру стекла.

7. Приклейте изолятор на нижний участок стекла.

8. Нанесите грунтовку G по всему периметру стекла.

Внимание:

• Имеются грунтовки 2 типов, не перепутайте их.

• Грунтовка М: для окрашенных поверхностей

• Грунтовка G: для стекла Примечание: Грунтовка играет важную роль и способствует прочности приклеивания стекла и сохранению лакокрасочного покрытия.

9. Нанесите грунтовку М на участок склеивания на кузове.

Внимание:

• Если грунтовка М выступает за участок нанесения на окрашенной поверхности, быстро удалите ее при помощи чистого бензина.

• Во избежание соприкосновения грунтовки М с приборной панелью проложите медную пластину и т.п.

10. После нанесения грунтовки в течение времени, указанного в инструкции, нанесите на стекло клей по всему периметру, как показано на рисунке.

• Отрежьте носик тюбика с клеем и установите тюбик на прессовочный пистолет.

11. Удерживая стекло при помощи резиновых присосок (специнстру-мент) совместите метки на стекле и кузове и установите стекло на автомобиль.

12. Слегка надавите на стекло по всей его поверхности и полностью посадите стекло.

13. При помощи шпателя равномерно разровняйте клей по поверхности, удалив его оттуда, где он в избытке, и добавив туда, где его не хватает.

14. Наклейте молдинг ветрового стекла.

Внимание:

• Наклеивайте молдинг до затвердевания клея.

• После установки ветрового стекла откройте дверные окна и не закрывайте, пока клей достаточно не затвердеет. Не выезжайте на автомобиле в течение этого времени.

15. Убедитесь в отсутствии просачивания воды снаружи.

16. Снимите защитную ленту.

17. Установите снятые компоненты.
