Nissan Skyline (V35). КРЫШКА БАГАЖНИКА

РЕГУЛИРОВКА ПОСАДКИ

РЕГУЛИРОВКА ЗАЗОРОВ СПЕРЕДИ, СЗАДИ, СЛЕВА И СПРАВА

1. Снимите петлю, ослабьте крепежные болты шарниров и закройте крышку.

2. После того, как отрегулируете зазоры так, чтобы они были равными слева, справа и между задним стеклом и крышкой, откройте крышку и затяните крепежные болты с требуемым усилием.

РЕГУЛИРОВКА ВЫСОТЫ

1. Ослабьте крепежные болты петли, установите петлю в крайнее верхнее положение и затяните от руки верхний крепежный болт.

2. Осторожно закройте крышку и выровняйте высоты. Откройте крышку и затяните крепежные болты с требуемым усилием.

СНЯТИЕ И УСТАНОВКА КРЫШКИ БАГАЖНИКА В СБОРЕ И СТОЙКИ

СНЯТИЕ КРЫШКИ БАГАЖНИКА В СБОРЕ

1. Отсоедините все разъемы от крышки багажника, снимите зажимы и снимите э/проводку с крышки.

2. Открутите крепежные болты шарниров и снимите крышку багажника в сборе.

Внимание:
 Нанесите специальный защитный состав на установочные поверхности шарниров.

• После затяжки крепежных болтов шарниров нанесите на головки болтов краску под цвет автомобиля.

Устанавливайте в порядке, обратном снятию.

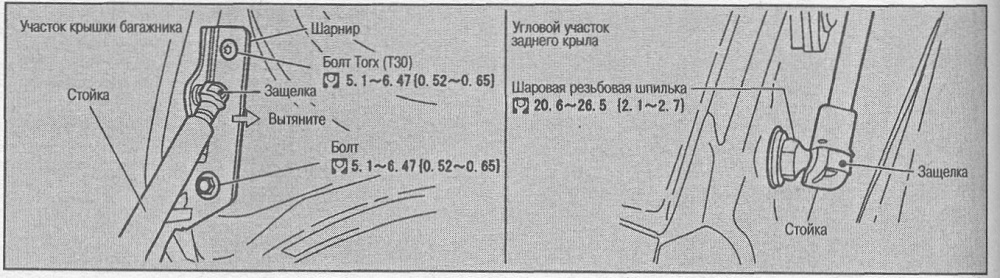

СНЯТИЕ СТОЙКИ КРЫШКИ БАГАЖНИКА

УЧАСТОК ШАРНИРА КРЫШКИ

При помощи отвертки освободите защелку на стойке и снимите стойку с шарнира (с резьбовой шпильки).

УГЛОВОЙ УЧАСТОК ЗАДНЕГО КРЫЛА

 Открутите шаровую резьбовую шпильку и снимите стойку. Устанавливайте в порядке, обратном снятию.

СНЯТИЕ И УСТАНОВКА ЗАМКА И ПЕТЛИ КРЫШКИ БАГАЖНИКА
СНЯТИЕ ЗАМКА

1. Снимите отделку крышки багажника.

2. Отсоедините разъем э/проводки, открутите крепежные болты и снимите замок.

СНЯТИЕ ПЕТЛИ

1. Снимите заднюю накладку багажника.

2. Открутите крепежные болты и снимите петлю с кузова.

УСТАНОВКА ЗАМКА И ПЕТЛИ КРЫШКИ БАГАЖНИКА

1. Устанавливайте в порядке, обратном снятию.

2. После установки осторожно закройте крышку багажника и выполните регулировку ее положения (см. выше).

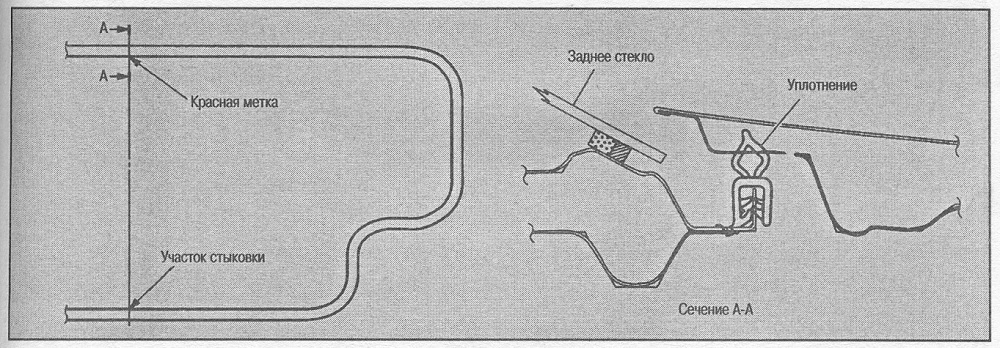

СНЯТИЕ И УСТАНОВКА УПЛОТНЕНИЯ КРЫШКИ БАГАЖНИКА

1. С передней стороны совместите метку на уплотнении с меткой центра автомобиля.

2. С задней стороны совместите стык уплотнения с центром петли.

3. После установки слегка потяните на себя уплотнение и убедитесь, что оно установлено плотно. Внимание: Особо уделите внимание на угловых участках и на участке задней накладки.

ОТКРЫВАТЕЛЬ БАГАЖНИКА

•                      Крышка багажника отпирается управлением наружным выключателем откры­вателя багажника.

•                      Если заперта дверь водителя, отпирание крышки багажника невозможно.

ЭЛЕКТРОСХЕМА / РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

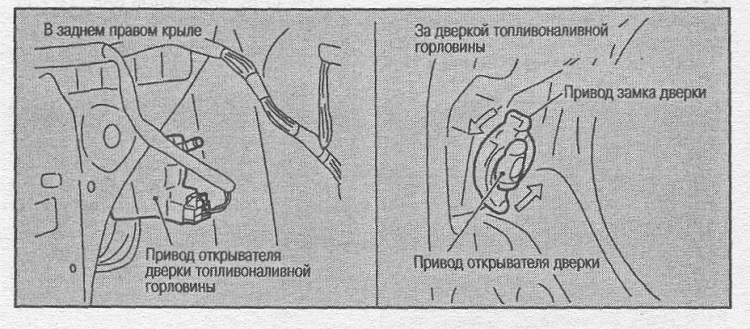

ОТКРЫВАТЕЛЬ ДВЕРКИ ТОПЛИВОНАЛИВНОЙ ГОРЛОВИНЫ

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ
