Nissan Skyline (V35). КРЫШКА КАПОТА

РЕГУЛИРОВКА ПОСАДКИ

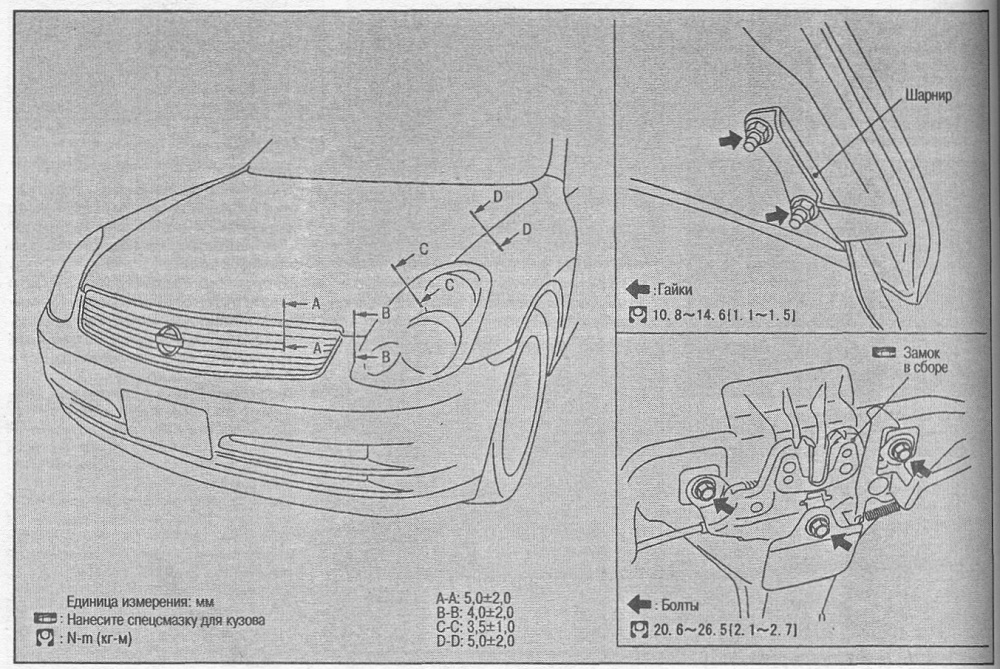

РЕГУЛИРОВКА ВЫСОТЫ ПЕРЕДНЕГО КРАЯ, ЗАЗОРОВ СЛЕВА И СПРАВА И ЗАЗОРА ПЕРЕДНЕГО И ЗАДНЕГО КРАЯ

1. Снимите замок капота. Отрегулируйте высоту вращением резиновых амортизаторов справа и слева так, чтобы крышка капота стала на 1-1,5 мм ниже крыла.

2. Закрутите от руки крепежные болты замка крышки капота, отрегулируйте положение замка так, чтобы между замком и петлей не было люфта. Затяните крепежные болты замка с требуемым усилием.

РЕГУЛИРОВКА ВЫСОТ СТУПЕНЕЙ

1. Снимите замок капота. Вращая резиновые амортизаторы справа и слева, добейтесь, чтобы разности
высот крышки капота и крыльев оказались в норме.

2. Установите замок капота. Подвигайте замок капота влево или вправо, пока он не встанет по центру петли защелки.

3. Убедитесь, что вторичная защелка надежно входит в зацепление с петлей вторичной защелки, отпустив крышку капота с высоты около 200 мм или слегка надавив с усилием около 3 кг.

Внимание: Не отпускайте крышку
капота с высоты более 300 мм.

4. Подвигайте замок капота вверх-вниз и добейтесь, чтобы петля защелки свободно вошла в заце-пление с замком при закрывании крышки капота.

5. После регулировки затяните крепежные болты замка с требуемым усилием.

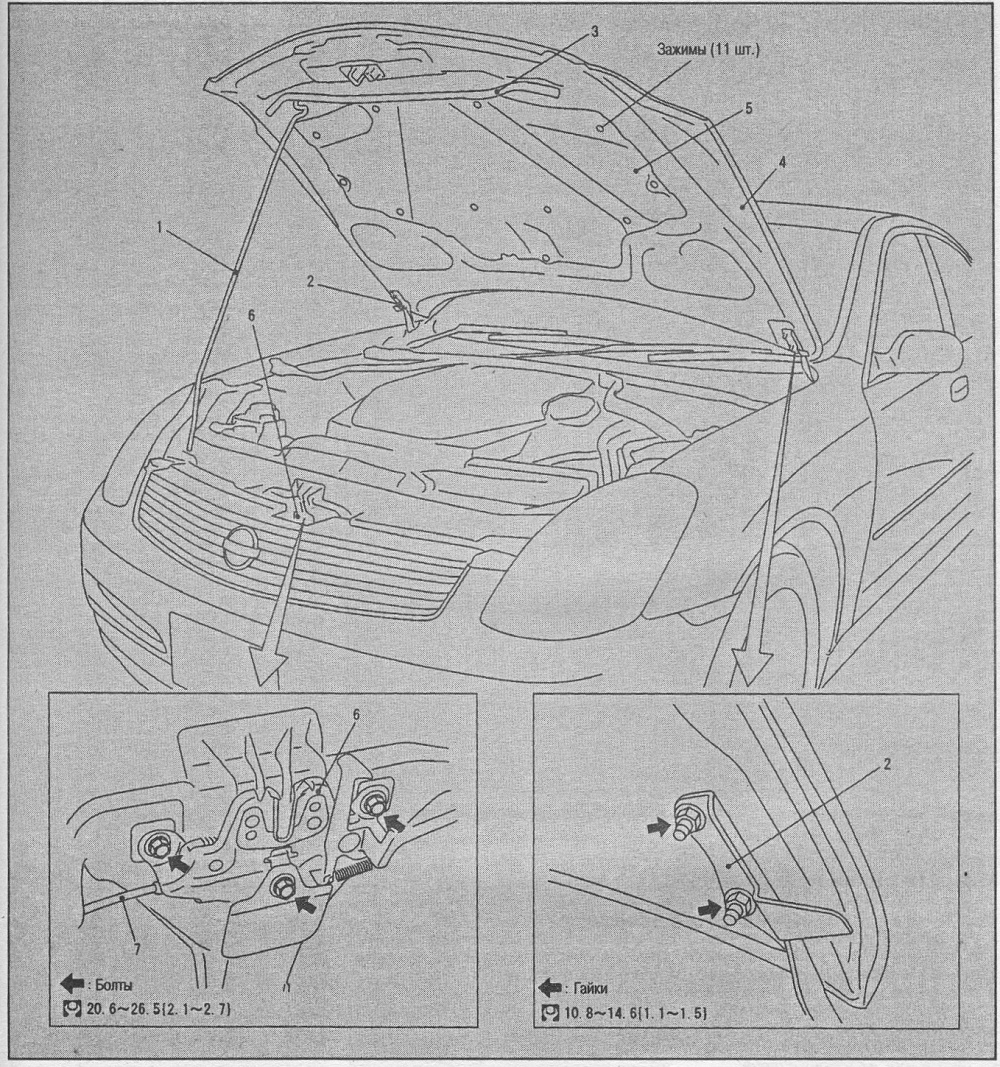

СНЯТИЕ И УСТАНОВКА КРЫШКИ КАПОТА В СБОРЕ

1. Стойка
2. Шарнир

3. Уплотнение сердцевины радиатора
4. Крышка капота в сборе

5. Изолятор крышки капота
6. Замок капота

• Открутите крепежные гайки шарниров со стороны крышки капота и снимите крышку капота в сборе.
• Устанавливайте в порядке, обратном снятию.

СНЯТИЕ И УСТАНОВКА КОМПОНЕНТОВ УПРАВЛЕНИЯ КРЫШКОЙ КАПОТА

СНЯТИЕ

1. Отсоедините трос управления от замка капота и освободите его из зажимов на верхней опоре сердцевины радиатора и на краях капота.

2. Отсоедините трос управления от открывателя крышки капота, расположенного в нижней секции приборной панели со стороны водителя.

3. Снимите резиновую втулку с перегородки с моторным отсеком и вытяните трос в сторону салона.

Внимание: Вытягивая трос управления замком, не повредите оболочку

троса о края отверстия.

УСТАНОВКА

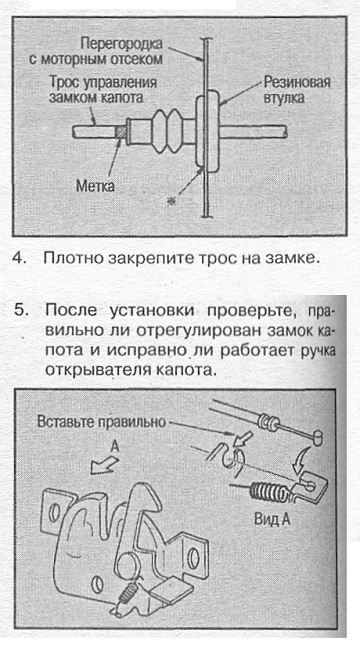

1. Пропустите трос управления замком через отверстие, сохраняя радиус изгиба 100 мм или более.


2. Убедитесь, что трос не сместился относительно втулки и плотно вставьте втулку в отверстие перегородки.

3. Нанесите силиконовый герметик на участок втулки, отмеченный на рисунке значком Ж.

ПРОВЕРКА КОМПОНЕНТОВ УПРАВЛЕНИЯ ЗАМКОМ

Внимание: Если трос замка капота погнут или деформирован, замените его.

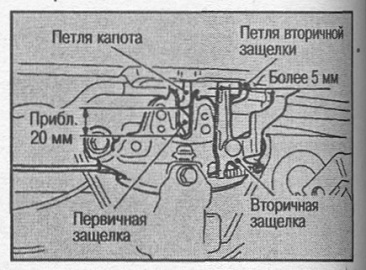

1. Убедитесь, что вторичная защелка замка капота надежно входит в зацепление с петлей вторичной защелки, отпустив крышку капота с высоты около 200 мм.

2. Убедитесь, что когда Вы тянете за ручку открывателя капота, передний край капота поднимается прибл. на 20 мм. Также убедитесь, что ручка открывателя капота возвращается в исходное положение.
