Nissan Skyline (V35). ФУНКЦИЯ САМОДИАГНОСТИКИ ОТОПИТЕЛЯ И КОНДИЦИОНЕРА
ОСНОВНЫЕ ДЕЙСТВИЯ
ОПИСАНИЕ СИСТЕМЫ

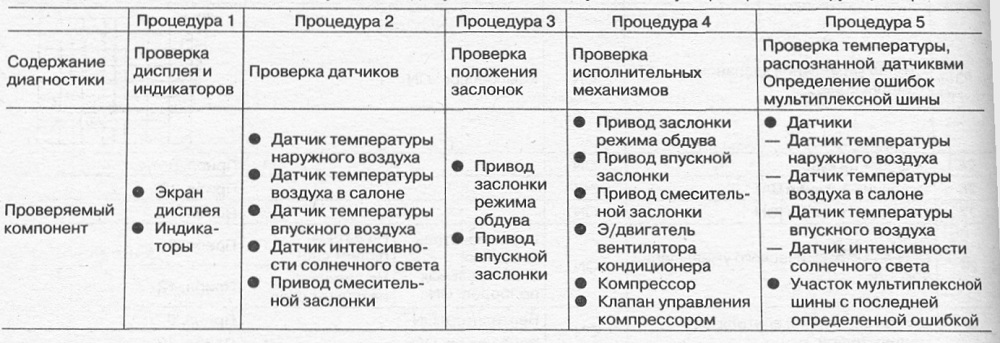

Самодиагностика проводится в пять этапов, при которых проверяется
наличие или отсутствие неисправностей датчиков, выдается управляющий
сигнал, соответствующий каждому исполнительному механизму и проверяется
их функционирование.
ЗАПУСК РЕЖИМА САМОДИАГНОСТИКИ
Запустите двигатель (поверните ключ зажигания из
положения OFF в положение ON). Не позднее 10 сек. после запуска
двигателя нажмите на выключатель кондиционера и удержите его в течение
более 5 сек. Запустится процедура 1 самодиагностики.
Внимание: Если во время проведения процедуры 3 самодиагностики
напряжение аккумулятора станет меньше 12V, это может распознаться как
неисправность даже при исправных компонентах, в результате снижения
скорости приводов.
ЗАВЕРШЕНИЕ САМОДИАГНОСТИКИ
• Поверните ключ зажигания в положение OFF.
• Нажмите на кнопку AUTO.ECON.

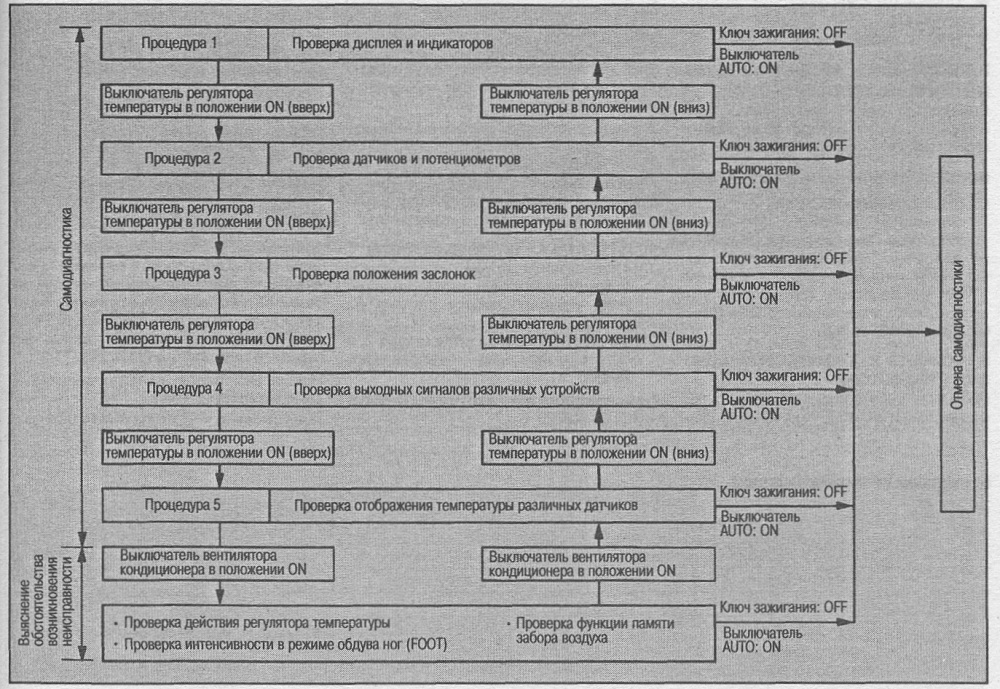

ПЕРЕКЛЮЧЕНИЕ МЕЖДУ ПРОЦЕДУРАМИ САМОДИАГНОСТИКИ Переход от одной
процедуры к другой (1-5) осуществляется нажатием на кнопку регулятора
температуры.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДИАГНОСТИКИ
I. ЗАПУСК САМОДИАГНОСТИКИ
I. Запустите двигатель (поверните ключ зажигания из положения OFF в
положение ON). Не позднее 10 сек. после запуска двигателя нажмите на
выключатель кондиционера и удержите его в течение более 5 сек.
• Приступайте к п.II.

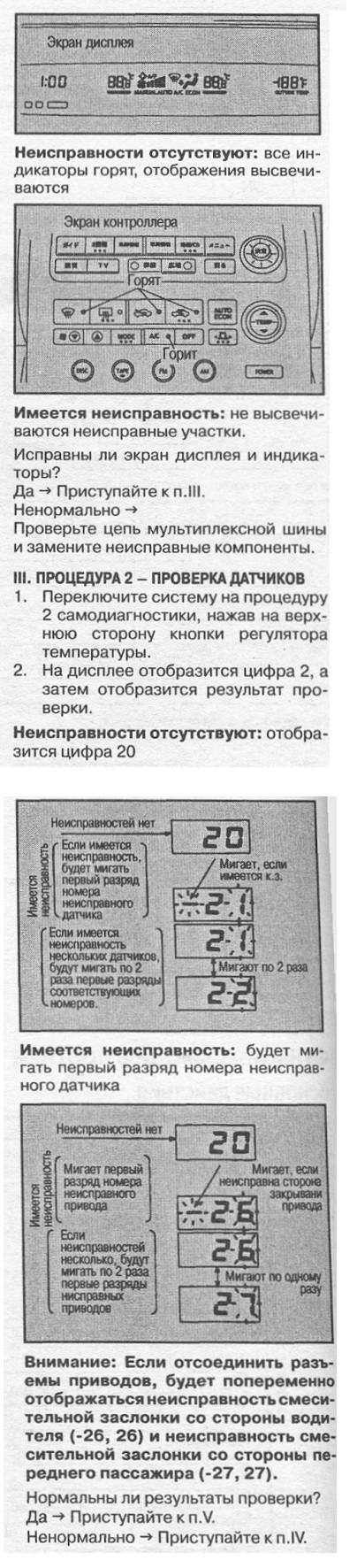

II. ПРОЦЕДУРА 1 - ПРОВЕРКА ЭКРАНА ДИСПЛЕЯ И ИНДИКАТОРОВ
Проверьте работу индикаторов всех выключателей и индикацию на
ЖК-дисплее.
IV. ПРОВЕРКА ИСПРАВНОГО ДАТЧИКА
Если имеется неисправность, будет мигать первый
разряд номера, соответствующего неисправному датчику и приводу. Если
определяется, что имеется к.з. в цепях датчика и привода, мигает тире
Если имеется неисправность нескольких датчиков и приводов, I будут
мигать по 2 раза первые разряды соответствующих номеров.
Внимание: Температура ниже -30С
и выше +50С не отображается.
Нормальны ли результаты проверки?
Да -» Приступайте к п. VIII.
Ненормально -»
• Неисправность датчика температуры наружного воздуха.
• Неисправность датчика температуры воздуха в салоне.
• Неисправность датчика температуры впускного воздуха.

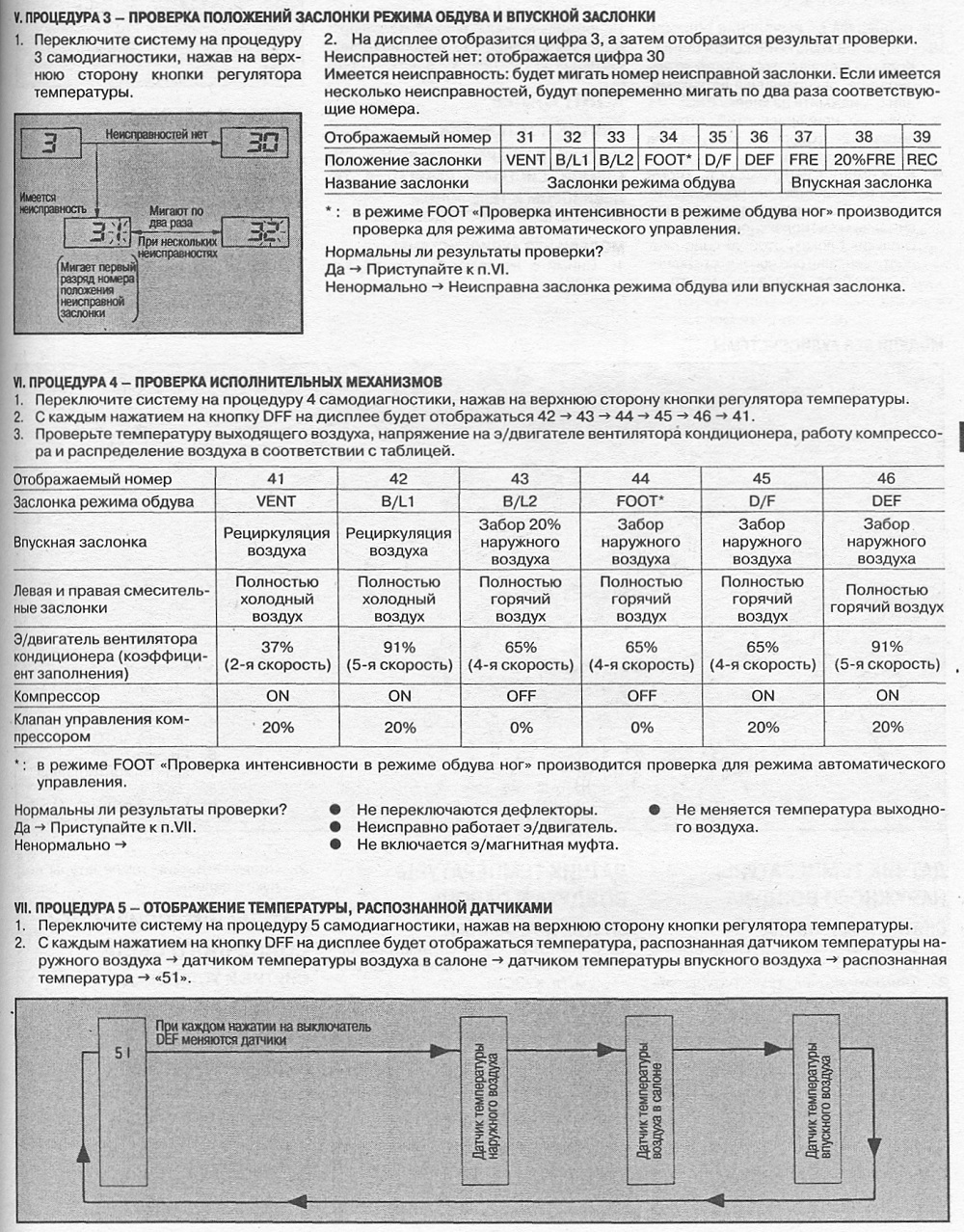

VIII. ПРОЦЕДУРА 5- ВЫЯВЛЕНИЕ ОШИБОЧНЫХ СИГНАЛОВ МУЛЬТИПЛЕКСНОЙ ШИНЫ
1. Когда на дисплее отображается температура, распознанная датчиками,
или 51, нажмите на кнопку REC.
• Если нет неисправностей, отобразится «52». (Скорость вентилятора не
отображается).
• Если имеется неисправность, кроме. «52» отобразится скорость
вентилятора. Если имеются ошибочные сигналы мультиплексной шины в
нескольких блоках, отображение скорости вентилятора соответствующего
блока будет по два раза мигать.

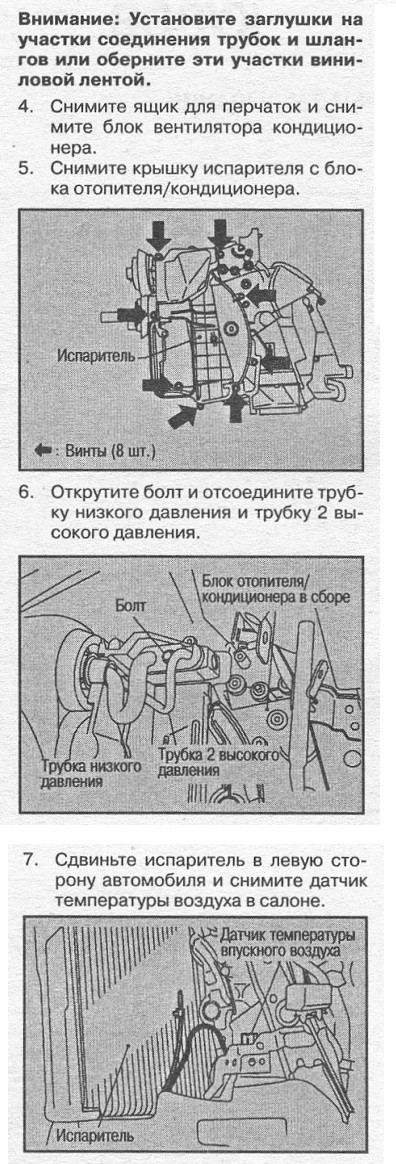

ДАТЧИК ТЕМПЕРАТУРЫ ВПУСКНОГО ВОЗДУХА (СНЯТИЕ И
УСТАНОВКА)
СНЯТИЕ
1. При помощи устройства для удаления хладагента (для HFC 134а) удалите
хладагент.

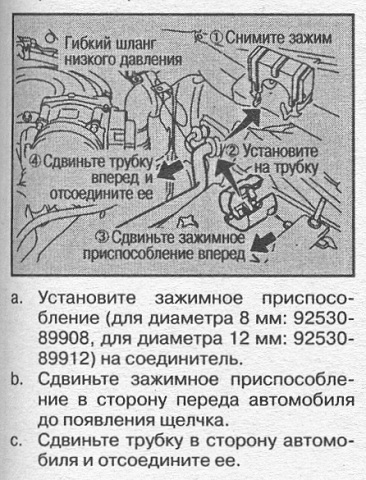

2. Снимите зажимы с участков соединений трубок и шлангов.
3. Отсоедините соединитель со стороны испарителя.
УСТАНОВКА
Внимание:
• Замените кольцевые уплотнения на трубках и шлангах. Перед установкой
кольцевых уплотнений нанесите на них масло для компрессора.
• На участке соединения трубок и шлангов (со стороны «мама») имеется
канавка. Чтобы не деформировать трубку «мама», вставляйте трубку «папа»
осторожно строго в осевом направлении.
• Подключайте соединитель надежно до появления щелчка.
9 После подключения трубок и шлангов потяните сторону «папа» и
убедитесь, что трубки и шланги не отсоединяются.
9 Если после установки зажимов участки соединений трубок и шлангов
шатаются, поднимите лепестки зажимов и закрепите повторно.
ДИСПЛЕЙ И РЕГУЛЯТОР В СБОРЕ (СНЯТИЕ И УСТАНОВКА)
1. Снимите отделку накладки (см. гл. КУЗОВ).
2. Открутите два винта и снимите дисплей и регулятор в сборе.
РАЗБОРКА И СБОРКА
