Nissan Skyline (V35). ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГИ

Nissan Skyline (V35). ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГИ

Интервалы замены тормозных шлангов:
При индивидуальной эксплуатации автомобиля: не меняются При использовании для проката: каждые 4 года
При коммерческой эксплуатации автомобиля (кроме проката): каждые 2 года

ТОРМОЗНОЙ ГИДРАВЛИЧЕСКИЙ КОНТУР

Внимание:

Во время установки не сгибайте и не скручивайте тормозные шланги.

• При вращении рулевого колеса в обе стороны трубки и шланги не должны задевать за другие части.

• При обнаружении утечки тормозной жидкости разберите соответствующий компонент. При необходимости замените неисправный компонент.

ПЕРЕДНИЕ ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГИ

СНЯТИЕ

1. Подсоедините виниловую трубку к клапану прокачки.

2. Постепенно слейте тормозную жидкость из клапана прокачки каждого колеса, нажимая на педаль тормоза.

3. Во избежание попадания пыли и других посторонних частиц в тормозную систему, накройте участки
соединений.

4. При помощи накидного гаечного ключа открутите накидные гайки и отсоедините тормозной шланг от трубки. Открутите соединительный болт и отсоедините тормозной шланг от суппорта в сборе.

5. Снимите стопорную пластину.

6. Открутите крепежную гайку и снимите тормозной шланг с автомобиля.

УСТАНОВКА

1. Установите тормозной шланг на суппорт в сборе, совместив его конец с выступами на суппорте, и затяните соединительный болт с требуемым усилием.

Внимание: Не используйте повторно медные шайбы соединительных

болтов.

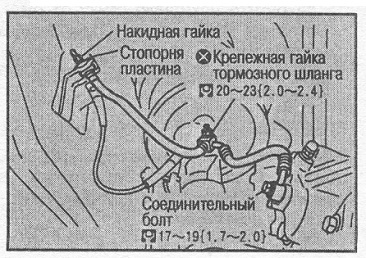

2. Подключите тормозной шланг к тормозной трубке. Закрутите накидную гайку от руки. Закрепите тормозной шланг к кронштейну стопорной пластиной и затяните накидную гайку с требуемым усилием.

3. Закрепите тормозной шланг на автомобиле и закрутите крепежную гайку с требуемым усилием.

4. Прокачайте воздух из тормозной системы.

ЗАДНИЕ ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГИ
СНЯТИЕ

1. Подсоедините виниловую трубку к клапану прокачки.

2. Постепенно слейте тормозную жидкость из клапана прокачки каждого колеса, нажимая на педаль тормоза.

3. Во избежание попадания пыли и других посторонних частиц в тормозную систему, накройте участки соединений.

4. При помощи накидного гаечного ключа открутите накидную гайку и отсоедините тормозной шланг от трубки.

5. Открутите соединительный болт и отсоедините тормозной шланг от суппорта в сборе.

УСТАНОВКА

1. Установите тормозной шланг на суппорт, совместив L-образный штифт тормозного шланга с отверстием в суппорте, и затяните соединительный болт с требуемым усилием.

Внимание: Не используйте повторно медные шайбы соединительных болтов.

2. Закрепите тормозной шланг на автомобиле стопорной пластиной, закрутите накидную гайку от руки, а затем затяните ее с требуемым усилием.

3. Прокачайте воздух из тормозной системы.

ПРОВЕРКА

Внимание:. Если имеются утечки, повторно затяните соединения, а при необходимости замените неисправные компоненты.

1. Проверьте утечки на участках сое-динений шлангов с трубками. Проверьте трубки и шланги на повреждения, перекрученность, деформацию, касание с другими компонентами и ослабленность соединений. 2. Запустите двигатель, нажмите на педаль тормоза с силой 785 N (80 кг) в течение прибл. 5 сек. и проверьте утечки жидкости.
