Nissan Skyline (V35). ПЕДАЛЬ ТОРМОЗА

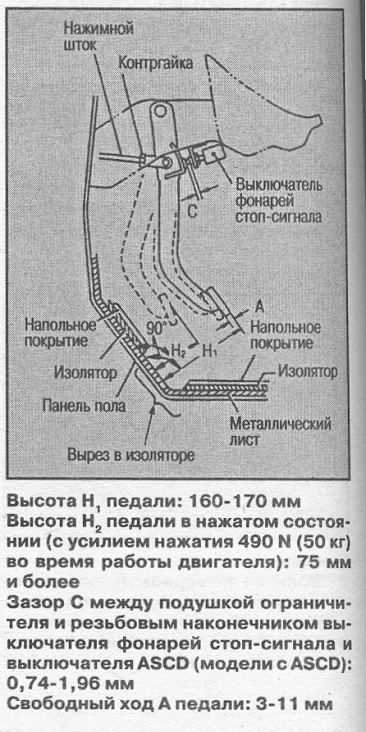

ПРОВЕРКА И РЕГУЛИРОВКА НА АВТОМОБИЛЕ

РЕГУЛИРОВКА

1. Поверните на 45 градусов против часовой стрелки выключатели фонарей стоп-сигнала и ASCD (модели с ASCD).

3. Натяните рукой педаль тормоза и вворачивайте выключатели фонарей стоп-сигнала и ASCD (модели с ASCD) до касания с подушкой ограничителя.

4. Поверните выключатели фонарей стоп-сигнала и ASCD (модели с ASCD) на 45' по часовой стрелке.

Внимание: Убедитесь, что зазор в норме.

5. Проверьте свободный ход педали тормоза.

Внимание: Убедитесь, что при отпускании педали тормоза гаснут фонари стоп-сигнала.

6. Запустите двигатель, нажмите на педаль тормоза и измерьте ее высоту.



СВОБОДНЫЙ ХОД И ВЫСОТА ПЕДАЛИ ТОРМОЗА В НАЖАТОМ СОСТОЯНИИ

1. Проверьте высоту педали тормоза от перегородки с моторным отсеком.

2. При необходимости отрегулируйте высоту в соответствии со следующими размерами.

СНЯТИЕ И УСТАНОВКА ПЕДАЛИ ТОРМОЗА

 РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

СНЯТИЕ

1. Снимите нижнюю секцию приборной панели со стороны водителя.

2. Открутите выключатели фонарей стоп-сигнала и ASCD (модели с ASCD) с педали тормоза в сборе.

3. Снимите шплинт и штифт серьги усилителя тормоза.

4. Открутите крепежные гайки и болты кронштейна и снимите педаль тормоза в сборе с автомобиля.

ПРОВЕРКА ПОСЛЕ СНЯТИЯ

• Проверьте педаль тормоза на деформацию, трещины в местах сварки и другие повреждения. При необходимости замените педаль тормоза.

• Проверьте, нет ли повреждения или деформации на штифте серьги или на резиновом ограничителе. При необходимости замените неисправные компоненты.

УСТАНОВКА

Устанавливайте в порядке, обратном снятию с учетом следующего.

• После установки педали на автомобиль выполните ее регулировку.
