Nissan Skyline (V35). ПРИМЕНЕНИЕ ПОДШИПНИКОВ КОРЕННЫХ ПОДШИПНИКОВ ДВИГАТЕЛЯ VQ25DD, VQ30DD - ЧАСТЬ 2
ИЗГИБ И КРУЧЕНИЕ ШАТУНА ДВИГАТЕЛЯ
Измерьте изгиб и кручение шатуна с помощью приспособления для проверки
соосности головок шатуна.

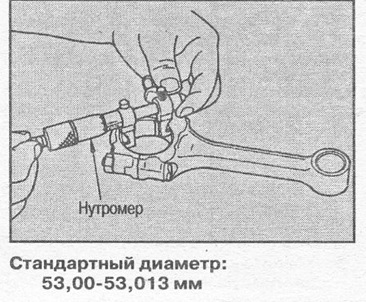

ДИАМЕТР ОТВЕРСТИЯ В БОЛЬШОЙ ГОЛОВКЕ ШАТУНА
Установите крышку шатуна без подшипника, затяните ее со стандартным
усилием и с помощью нутромера измерьте внутренний диаметр отверстия в
большой головке шатуна.

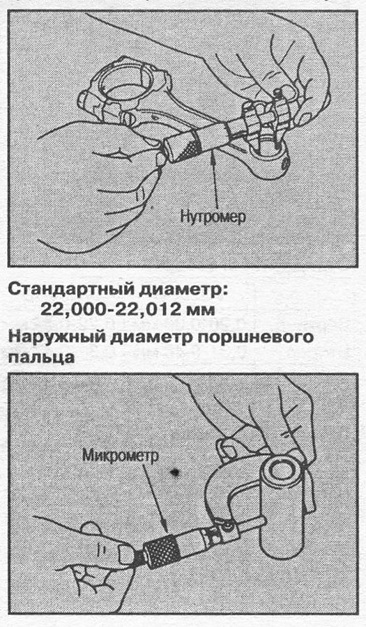

МАСЛЯНЫЙ ЗАЗОР ВО ВТУЛКЕ МАЛОЙ ГОЛОВКИ ШАТУНА
Внутренний диаметр малой головки шатуна
С помощью нутромера измерьте внутренний диаметр малой головки шатуна.
С помощью микрометра измерьте наружный диаметр
поршневого пальца. Стандартный диаметр: 21,989-22,001 мм
РАСЧЕТ МАСЛЯНОГО ЗАЗОРА ВО ВТУЛКЕ ШАТУНА
(Масляный зазор) = (Внутренний диаметр малой головки шатуна) - (Наружный
диаметр поршневого пальца) Стандартный зазор: 0,005-0,017 мм Предельный
зазор: 0,030 мм
• Если зазор больше нормы, посмотрите на результаты измерений и замените
шатун в сборе или поршень с поршневым пальцем в сборе или то и другое
одновременно.
• При замене шатуна подберите шатунный подшипник (см. ниже раздел
«Масляный зазор подшипника шатуна»).

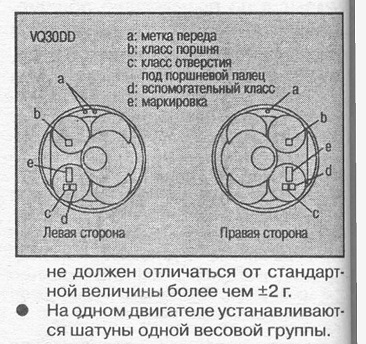

Примечание:
• Подбор класса диаметра отверстия малой головки шатуна и класса
диаметра отверстия в поршне (поршневого пальца) производится на
заводе-изготовителе. На СТО подбор не производится (устанавливаются
только детали класса 0.
• Ниже приведены размеры деталей, устанавливаемых на
заводе-изготовителе.
КОРОБЛЕНИЕ ВЕРХНЕЙ ПОВЕРХНОСТИ БЛОКА ЦИЛИНДРОВ
С помощью скребка удалите остатки старой прокладки, удалите масло,
накипь, нагар и т.д. с верхней поверхности блока цилиндров.
ВНУТРЕННИЙ ДИАМЕТР КОРПУСА КОРЕННОГО ПОДШИПНИКА
• Установите крышки коренных подшипников без подшипников и затяните
крепежные болты с требуемым усилием.
• При помощи нутромера измерьте внутренний диаметр корпуса коренного
подшипника.
Стандартный диаметр: 63,993-64,017 мм
