Митсубиси Паджеро спорт. СНЯТИЕ И УСТАНОВКА ГЕНЕРАТОРА

ПРИМЕЧАНИЕ

В задней части генератора дизельного двигателя установлен вакуумный насос, который отсутствует в конструкции бензинового двигателя. В целом конструкция, порядок снятия и установки генераторов дизельного и бензинового двигателей идентичны. При снятии генератора бензинового двигателя операции 6-9, 15, 16 отсутствуют.

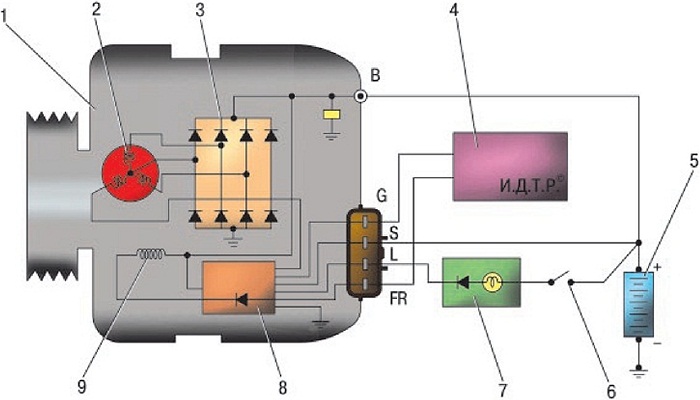

Рис. 10.7. Схема соединений генератора: 1 - генератор; 2 - обмотка статора; 3 - выпрямительный блок; 4 - электронный блок управления двигателем; 5 - аккумуляторная батарея; 6 - выключатель (замок) зажигания; 7 - сигнализатор разряда аккумуляторной батареи; 8 - регулятор напряжения; 9 - обмотка ротора

Генератор установлен на двигателе справа спереди (вид со стороны арки правого переднего колеса, брызговик моторного отсека снят).

Вам потребуются: ключи «на 8», «на 12», «на 14».

1. Отсоедините провода от клемм «минус» аккумуляторных батарей.

2. Снимите правый брызговик моторного отсека (см. «Замена рулевой трапеции», с. 187).

3. Снимите ремни привода со шкива генератора (см. «Замена ремней привода вспомогательных агрегатов», с. 67; «Замена ремня привода вспомогательных агрегатов двигателя 6G72», с. 119).
4. Отверните гайку болта нижнего крепления генератора...

21. ...и отсоедините от него генератор.

22. Установите генератор и все детали в порядке, обратном снятию.
