Митсубиси Паджеро спорт. ЗАДНЯЯ КАРДАННАЯ ПЕРЕДАЧА
ОСОБЕННОСТИ КОНСТРУКЦИИ
Задняя карданная передача (рис. 6.8) предназначена для передачи
крутящего момента от раздаточной коробки к заднему ведущему мосту.
Передача состоит из вала и двух карданных шарниров. Труба вала
изготовлена из композитного материала. Скользящим шлицевым наконечником
вал соединен с валом раздаточной коробки. Такое соединение карданной
передачи с раздаточной коробкой компенсирует взаимные перемещения
силового агрегата и редуктора заднего моста. Шлицевое соединение вала
уплотнено сальником. Снаружи скользящая втулка снабжена грязеотражателем
для предохранения соединения карданного вала и раздаточной коробки от
загрязнений.
Карданный шарнир состоит из двух вилок 3 и 8 (рис. 6.9), соединенных
крестовиной
7. Корпуса 6 игольчатых подшипников зафиксированы в отверстиях вилок
стопорными кольцами 4.
Рис. 6.8. Задняя карданная передача: 1 - задняя вилка; 2 - карданные шарниры; 3 - труба вала из композитного материала; 4- передняя вилка; 5 - грязеотражатель; 6 - скользящий шлицевый наконечник

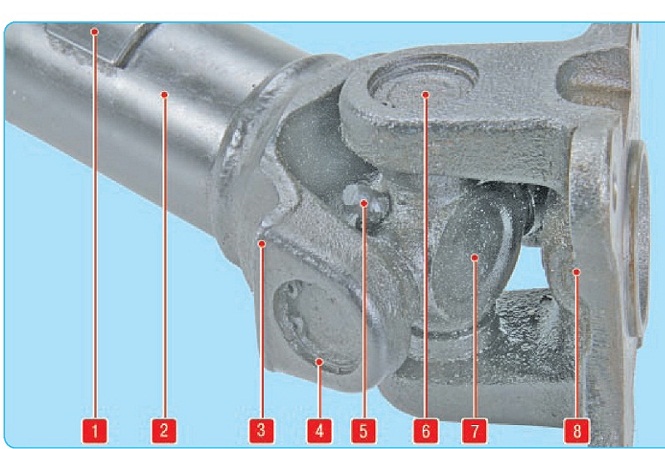

Рис. 6.9. Карданный шарнир: 1 - балансировочный грузик; 2 - труба вала; 3 - вилка вала; 4 - стопорное кольцо; 5 - пресс-масленка; 6 - корпус игольчатого подшипника; 7 - крестовина; 8 - вилка фланца вала
