Митсубиси Лансер 10. Электросхема - Контрольно-измерительные приборы

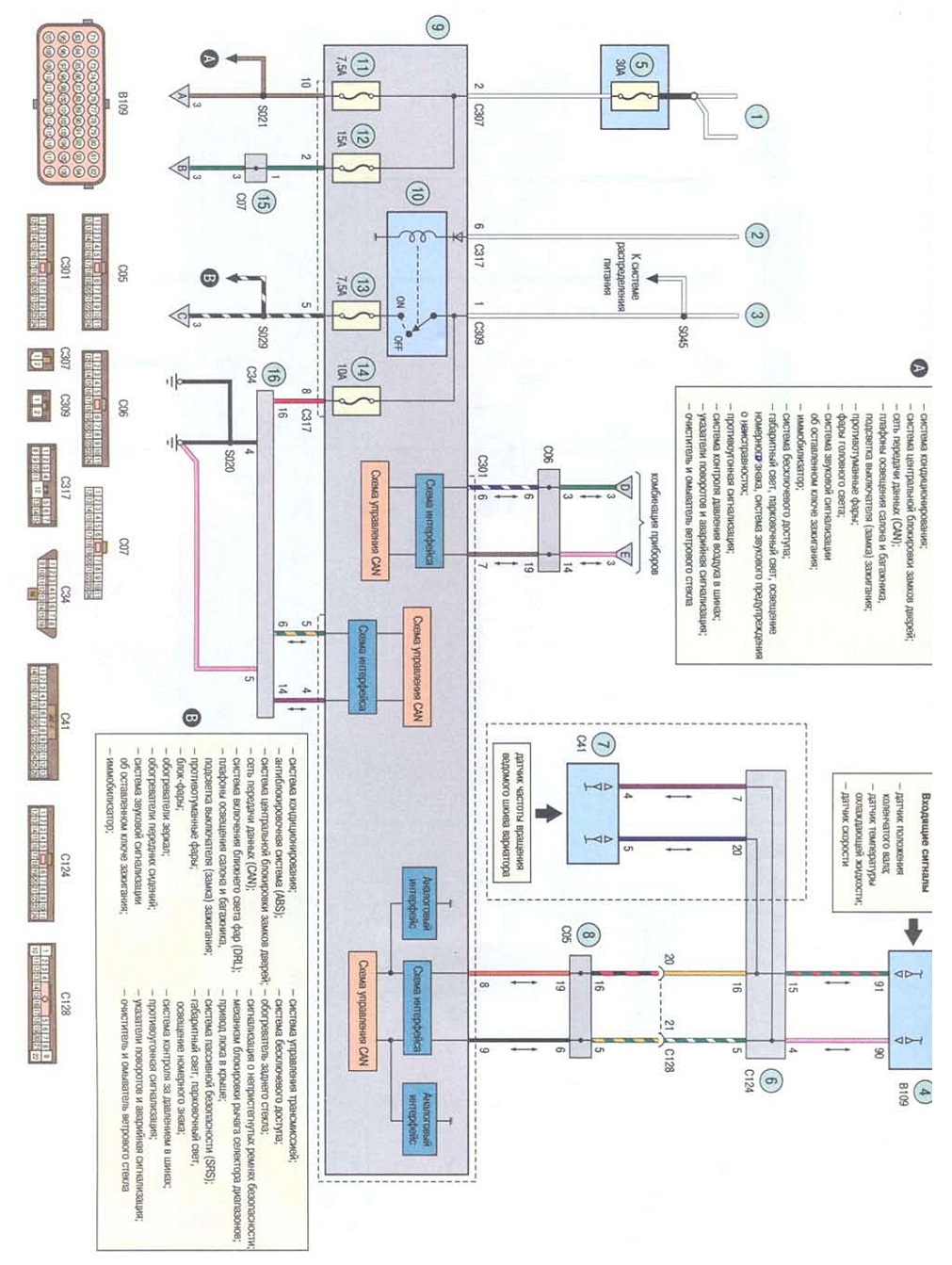

Схема 32. Контрольно-измерительные приборы (начало): 1 - плавкая вставка (120 А); 2 - выключатель (замок) зажигания; 3 - плавкая вставка (80 А); 4 - блок управления двигателем; 5 - предохранитель (30 А); 6 - соединительная колодка системы передачи данных CAN 3; 7 блок управления трансмиссией; 8 - соединительная колодка системы передачи данных CAN 2; 9 - блок управления электрооборудованием; 10 - реле включения зажигания; 11, 13 - предохранители (7.5 А); 12 - предохранитель (15 А); 14 - предохранитель (10 А); 15 - соединительная колодка; 1 б - соединительная колодка системы передачи данных

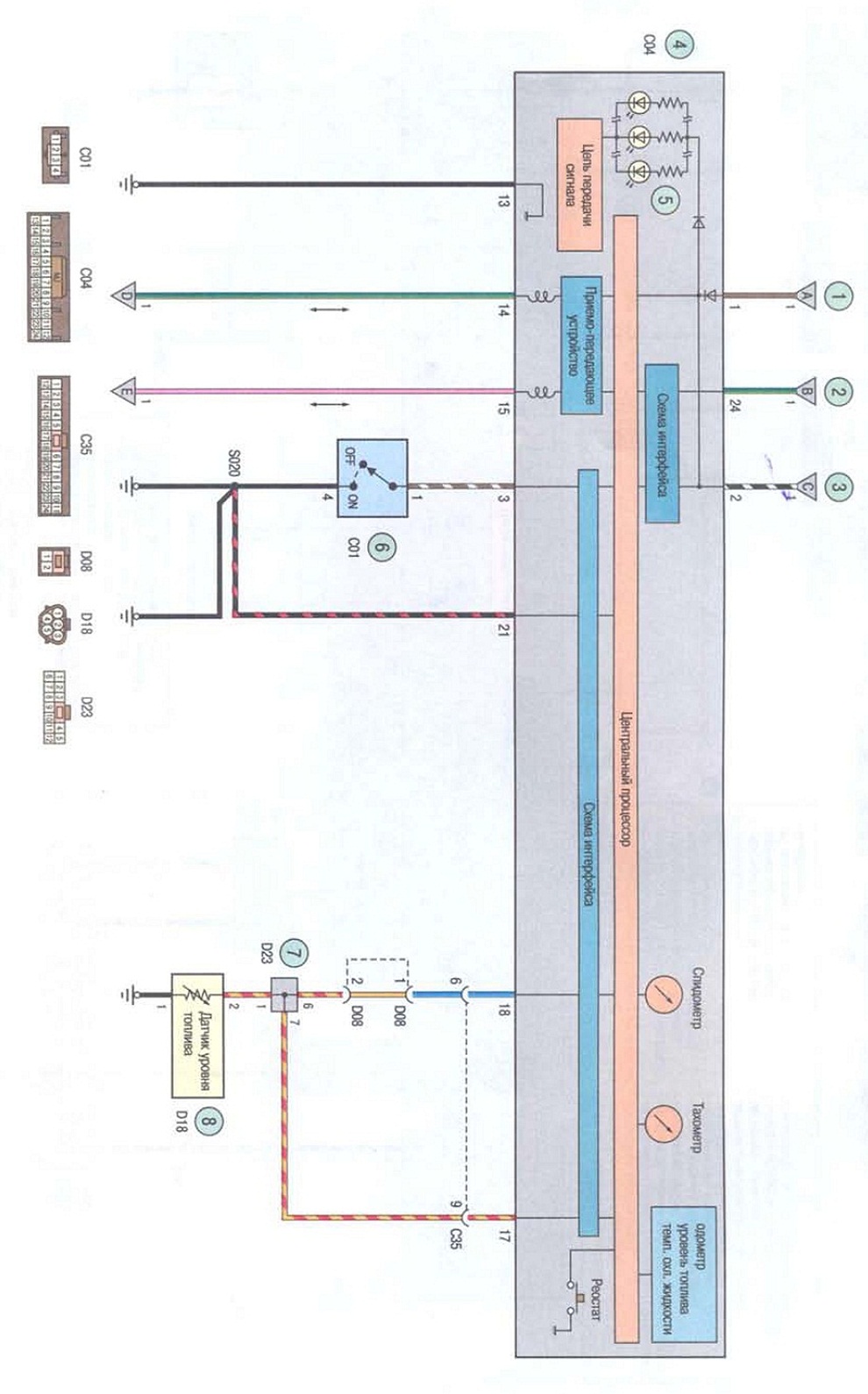

Схема 33. Контрольно-измерительные приборы (окончание): 1 - предохранитель (15 А); 2 - предохранитель (20 А); 3 - предохранитель (30 А); 4 - комбинация приборов; 5 - светодиоды подсветки комбинации приборов; б - кнопка переключения показаний информационного дисплея; 7 - соединительная колодка; 8 - модуль топливного насоса
