Митсубиси Лансер 10. Электросхема - Звуковой сигнал

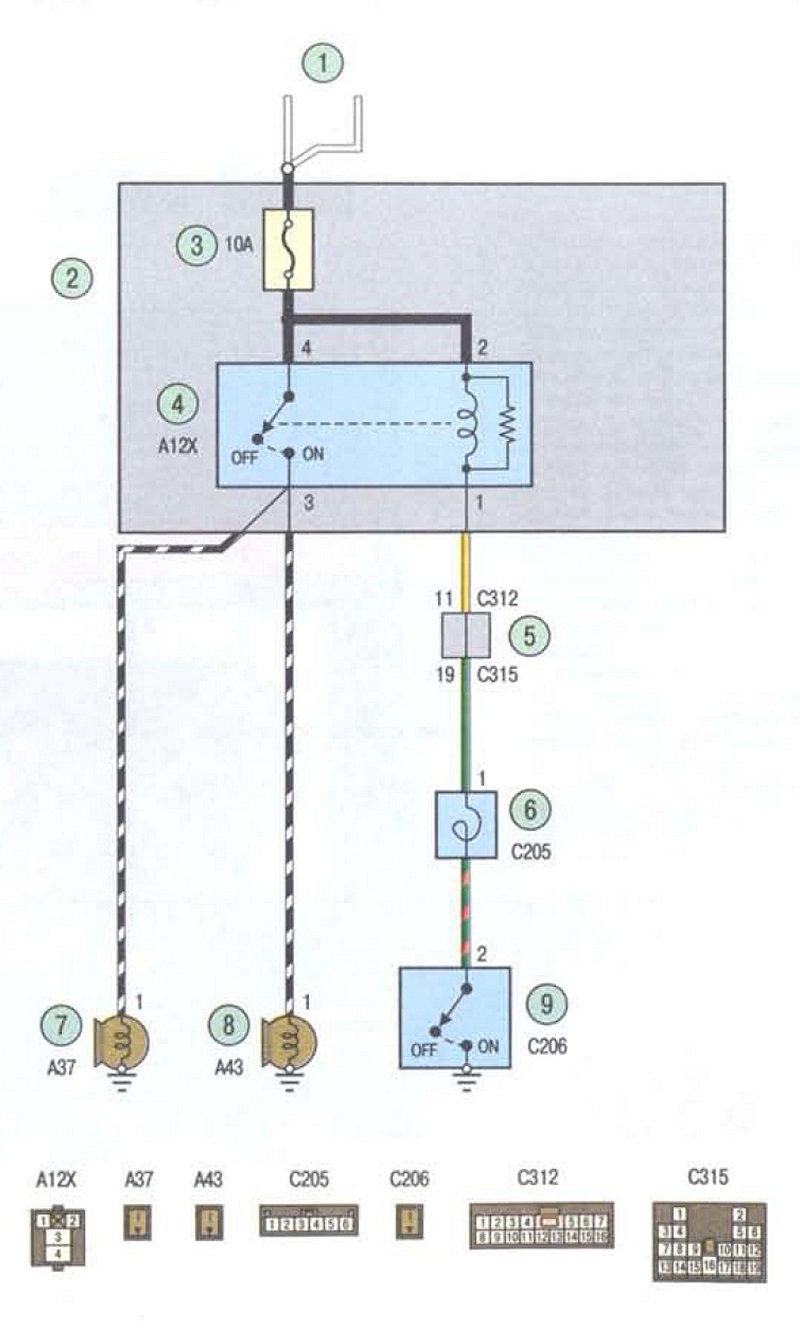

Схема 28. Звуковой сигнал: 1 - плавкая вставка (120 А); 2 - монтажный блок, размещенный в моторном отсеке; 3 - предохранитель (10 А); 4 - реле включения звукового сигнала; 5 - блок управления электрооборудованием; 6 - контактное кольцо рулевого колеса; 7 - звуковой сигнал низкого тона; 8 - звуковой сигнал высокого тона; 9 - выключатель звукового сигнала
