Мазда 6 (2008+). РУЛЕВОЕ УПРАВЛЕНИЕ

ОСОБЕННОСТИ КОНСТРУКЦИИ

На автомобили Mazda 6 устанавливают рулевое управление (рис. 8.1) с рулевым механизмом типа шестерня-рейка, оснащенным электрическим усилителем и травмобезопасной рулевой колонкой, регулируемой по углу наклона и вылету. Рулевой привод состоит из двух рулевых тяг и двух их наконечников, соединенных шаровыми шарнирами с рычагами поворотных кулаков передней подвески.

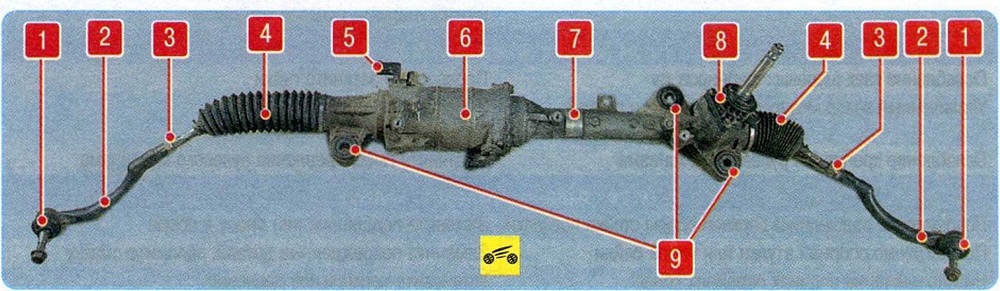

Рис. 8.1. Рулевой механизм: 1 - шаровой шарнир; 2 - наконечник рулевой тяги; 3 - контргайка; 4 - защитный чехол; 5 - датчик частоты вращения ротора; 6 - электроусилитель рулевого управления; 7 - корпус рулевого механизма; 8 - датчик крутящего момента; 9 - кронштейны крепления рулевого механизма

Управляющим устройством в системе электроусилителя рулевого управления является электронный блок управления системой электроусилителя рулевого управления (EPS). На основе информации, полученной от датчиков, установленных на рулевой колонке, и электронных блоков управления двигателем и системой ABS, блок управления системой электроусилителя рулевого управления включает моторедуктор на рулевом механизме для получения дополнительного крутящего момента.

Система электроусилителя рулевого управления, наряду с электронным блоком управления, включает в себя датчики, исполнительные устройства, разъемы и предохранители.
Электронный блок управления (ЭБУ) системой электроусилителя рулевого управления (EPS) установлен в моторном отсеке под главным тормозным цилиндром. ЭБУ связан электрическими проводами со всеми датчиками системы. Блок управления электроусилителем рулевого управления определяет направление и значение дополнительного усилия в зависимости от скорости автомобиля и сигналов с датчика крутящего момента, установленного на валу рулевой колонки. В результате ЭБУ системы электроусилителя регулирует усилие на рулевом колесе в зависимости от скорости автомобиля: чем ниже скорость автомобиля, тем больше усилие; наоборот, при высокой скорости движения усилие на рулевом колесе минимальное. Такая характеристика работы электроусилителя обеспечивает легкость маневрирования при движении с низкой скоростью и ощущение обратной связи на рулевом колесе при движении с относительно высокими скоростями.

Датчик частоты вращения ротора установлен на корпусе рулевого механизма. Датчик определяет значение угла закручивания торсионного вала и преобразует его в электрический сигнал, поступающий в ЭБУ системы электроусилителя.
Датчик крутящего момента установлен на хвостовике шестерни вала рулевого управления. Датчик преобразует значение угла поворота рулевого колеса в электрический сигнал, поступающий в ЭБУ системы электроусилителя рулевого управления.
Датчик угла поворота рулевого колеса

установлен на рулевой колонке между подру-левыми переключателями и рулевым колесом (под возвратным и скользящим кольцами подушки безопасности).

Электронный блок управления двигателем, установленный в моторном отсеке, передает в ЭБУ системы электроусилителя рулевого управления данные о частоте вращения коленчатого вала двигателя.

Гидроэлектронный модуль ABS, расположенный в моторном отсеке, передает в блок управления системой электроусилителя рулевого управления данные о скорости движения автомобиля.
М ото редуктор электроусилителя рулевого управления создает дополнительный крутящий момент при подаче на него напряжения по сигналам блока управления системой электроусилителя.
Рулевое колесо с подушкой безопасности водителя. В центральной накладке рулевого колеса установлен выключатель звукового сигнала. Ступица рулевого колеса прикреплена болтом к валу рулевой колонки.

Рулевой механизм установлен в подкапотном пространстве и закреплен тремя болтами на подрамнике передней подвески.

Рис. 8.2. Рулевая колонка: 1 - нижний карданный шарнир; 2 - промежуточный вал; 3 - верхний карданный шарнир; 4 - кронштейн нижнего крепления; 5 - корпус рулевой колонки; 6 - механизм регулировки положения рулевой колонки; 7 - выключатель (замок) зажигания с противоугонным устройством

Рулевые тяги прикреплены к рейке рулевого механизма 7 (см. рис. 8.1) шаровыми шарнирами. Наконечники 2 рулевых тяг с помощью шаровых шарниров 1 прикреплены к поворотным кулакам передней подвески. От проворачивания на рулевых тягах наконечники зафиксированы контргайками 3. Вращением рулевой тяги в шаровом шарнире относительно наконечника регулируют схождение передних колес.

Рулевая колонка травмобезопасная, с механизмом 6 (рис. 8.2) регулировки положения рулевого колеса, оборудована энергопоглощающими устройствами (промежуточный

вал) 2, повышающими пассивную безопасность, и противоугонным устройством в замке зажигания 7, блокирующим от поворота вал рулевого колеса.
