Расположение органов управления показа­но на рис. 1.8. Для удобства пользования на рукоятки, кнопки и контрольно-измеритель­ные приборы, расположенные на панели при­боров и других дополнительных панелях уп­равления, нанесены символы функциональ­ного назначения.

Мазда 6 (2008+). ПАНЕЛЬ ПРИБОРОВ - ЧАСТЬ 1

На панели приборов расположены следую­щие органы управления и контрольно-изме­рительные приборы (см. рис. 1.8).





1   - боковые сопла системы вентиля­ции и отопления (сопло закрыто) предназ­начены для направления потока воздуха из отопителя, кондиционера или системы вентиляции.

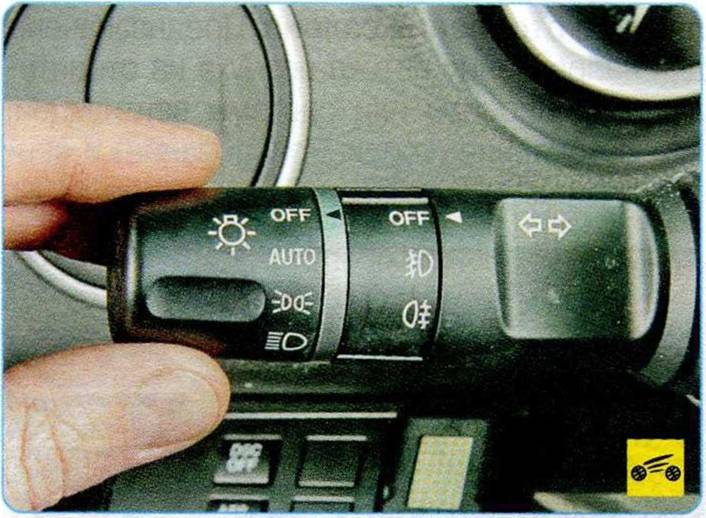

2      - переключатель наружного освещения и указателей поворота работает в еле дующих режимах:

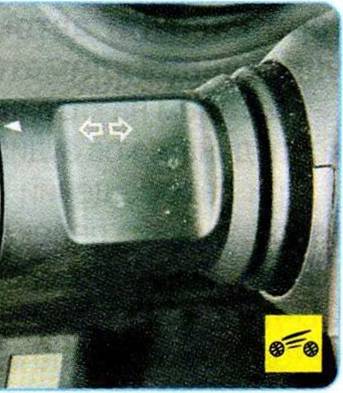

-         режим включения указателей поворота. Переведите рычаг вверх или вниз до включе­ния указателей поворота. При перемещении рычага вверх или вниз в комбинации прибо­ров начинает мигать сигнализатор 11 (см. рис. 1.9). При возврате рулевого колеса в по­ложение прямолинейного движения рычаг ав­томатически устанавливается в исходное по­ложение. При смене полосы движения для включения указателя поворота достаточно на­жать на рычаг в направлении вверх или вниз только до момента ощутимого сопротивле­ния, не фиксируя рычаг. При отпускании рычаг вернется в исходное положение;

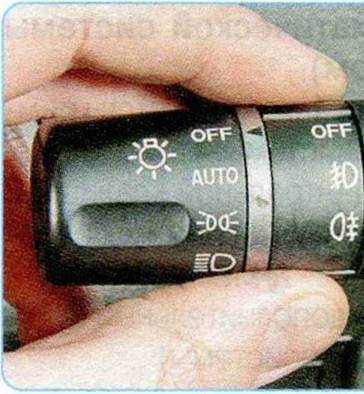

-         режим включения света фар. Чтобы вклю­чить свет в фарах, поверните рукоятку А рыча­га переключателя вокруг ее оси. В режиме включения света фар переключатель может занимать четыре положения:

OFF - все выключено;

AUTO - фары автомобиля включаются авто­матически в зависимости от степени осве­щенности на улице;

НО ОН - включены габаритные огни в перед­них и задних фонарях, а также подсветка ком­бинации приборов;

ID ID - включен ближний или дальний свет фар.

















































Для того чтобы переключить свет фар с ближнего на дальний, переместите рычаг по направлению от себя.При включении дальне­го света фар в комбинации приборов загора­ется сигнализатор 12 (см. рис. 1.9).

Для сигнализации дальним светом фар пе­редвиньте рычаг переключателя на одну по­зицию к рулю (ручка переключателя наружно­го освещения должна находиться в положе­нии )и отпустите.

Если при выключенном зажигании пере­двинуть рычаг переключателя на одну по­зицию к рулевому колесу и отпустить, то активируется функция задержки выключения фар: включится ближний свет фар, который погаснет через 30 с после закрытия по­следней двери. Для того чтобы выключить фары, передвиньте рычаг переключателя на одну позицию к рулевому колесу и отпус­тите еще раз.

ПРИМЕЧАНИЕ

Если ключ в выключателе (замке) зажигания находится в положении «О» или «I», при вклю­ченном наружном освещении в момент от­крытия двери водителя включится зуммер, напоминающий о необходимости выключить освещение.































Чтобы включить противотуманные фары и задний противотуманный фонарь_: по­верните рукоятку Б рычага переключателя во­круг ее оси. В режиме включения противоту­манных фар переключатель может занимать три положения:

OFF - все выключено;

$0 ^_ включены передние противотуман­ные фары (только при включенных фарах го­ловного освещения или габаритных огнях);

0J - включены задние противотуманные фонари (только при включенных фарах голо­вного освещения или габаритных огнях).

При включении противотуманных фар и заднего противотуманного фонаря в комби­нации приборов загораются сигнализаторы соответственно 34 и 21 (см. рис. 1.9).
