ВЫКЛЮЧАТЕЛЬ (ЗАМОК) ЗАЖИГАНИЯ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Выключатель (замок) зажигания с механическим запорным устройством и электрической контактной группой закреплен на корпусе рулевой колонки за рулевым колесом. Электрическая контактная группа выключателя и запорное устройство связаны друг с другом, работают синхронно и приводятся в действие ключом зажигания.



Lifan Smily 320. ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ

У выключателя (замка) зажигания проверяют правильность замыкания контактов

колодки контактной группы при различных положениях ключа и работу противоугонного устройства. Данные для проверки контактной группы приведены в табл. 10.6. Расположение контактов колодки жгута проводов контактной группы показано на рис. 10.7. Для проверки контактной группы выполните следующее.

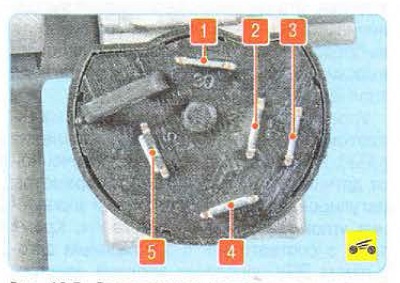

Рис. 10.7. Расположение контактов выключателя (замка) зажигания

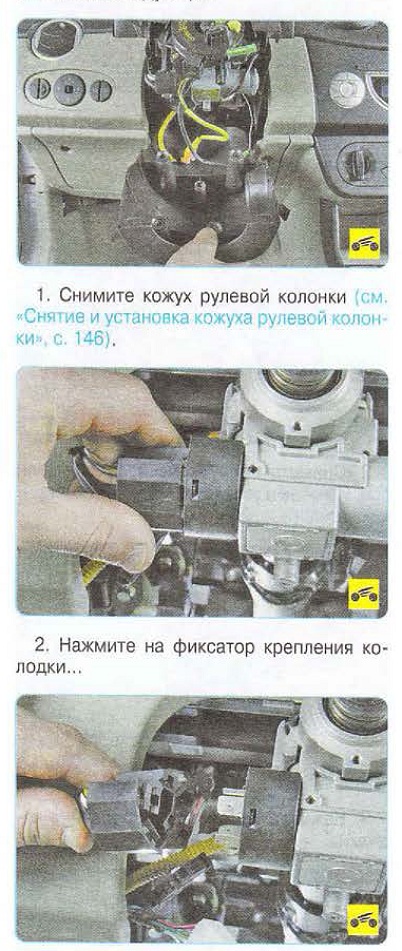

3. ...и отсоедините колодку жгута проводов от выключателя (замка) зажигания.

4. Тестером в режиме «прозвонки» цепи в каждом положении ключа в замке проверьте в соответствии с рис. 10.7 и табл. 10.6 правильность замыкания контактов выключателя (замка) зажигания.

5. Установите снятые детали в порядке, обратном снятию.
