Lifan Smily 320. СТАРТЕР
ОСОБЕННОСТИ КОНСТРУКЦИИ
Стартер автомобиля Lifan Smily представляет собой
четырехполюсный четырехщеточный электродвигатель постоянного тока с
возбуждением от постоянных магнитов, совмещенный с планетарным
редуктором и электромагнитным двухобмоточным тяговым реле. Технические
характеристики стартера приведены в табл. 10.5.
Крышки 6 и 14 (рис. 10.4), а также корпус статора 9 стянуты двумя
болтами 5. В корпусе статора закреплены постоянные магниты. Вращение от
ротора 8 электродвигателя передается валу 13 привода через планетарный
редуктор, состоящий из коронной шестерни 11, водила и трех сателлитов
10. На валу привода установлена роликовая муфта свободного хода 12.
На крышке 14 закреплено тяговое реле 4, якорь которого через рычаг 3
перемещает муфту привода.
При повороте ключа в выключателе (замке) зажигания в положение III
(стартер) напряжение от аккумуляторной батареи 1 (рис. 10.5) подается на
втягивающую 3 и удерживающую 4 обмотки тягового реле, якорь 5 которого
перемещает рычаг привода, и шестерня муфты привода стартера входит в
зацепление с зубчатым венцом маховика двигателя. Одновременно якорь
тягового реле замыкает силовые контакты 2 (в этот момент втягивающая
обмотка выключается), и на электродвигатель стартера подается напряжение
от аккумуляторной батареи. Ротор 6 стартера через планетарный редуктор
проворачивает коленчатый вал двигателя. После пуска двигателя, когда
частота вращения шестерни превышает частоту
вращения в^ла стартера, муфта свободного хода разблокируется и
пробуксовывает, тем самым предохраняя стартер от высокой частоты
вращения и повреждений.
Режим работы стартера кратковременный (до 10 с). При отрицательной
температуре допускается длительность работы до 15 с. Стартер питается от
аккумуляторной батареи емкостью 45 А'Ч и относится к восстанавливаемым,
обслуживаемым изделиям.
ПОЛЕЗНЫЕ СОВЕТЫ Для того чтобы избежать многих неисправностей стартера,
соблюдайте ряд простых правил при его эксплуатации:
- пуская двигатель, включайте стартер не более чем на 10-15 с и повторно
- через 20-30 с. Непрерывная длительная работа стартера может привести к
перегреву. Если после трех попыток двигатель не пускается, то следует
проверить и устранить неисправности в системе питания двигателя или в
системе зажигания;
- после пуска двигателя немедленно выключите стартер, так как длительное
вращение
маховиком шестерни привода может привести к
повреждению муфты свободного хода стартера;
- не передвигайте автомобиль с помощью стартера, так как это вызывает
его значительную перегрузку и повреждение.
Таблица 10.5
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАРТЕРА
|
Параметр |
Характеристика |
|
Тип стартера |
С возбуждением от постоянных магнитов, дистанционным управлением с электромагнитным включением, планетарным редуктором и муфтой свободного хода |
|
Номинальное напряжение. В |
12 |
|
Номинальная мощность, кВт |
1,4 |
|
Потребляемый ток в режиме холостого хода, А |
100 |
|
Частота вращения якоря в режиме холостого хода, мин', не менее |
3600 |
|
Число зубьев шестерни привода |
В |

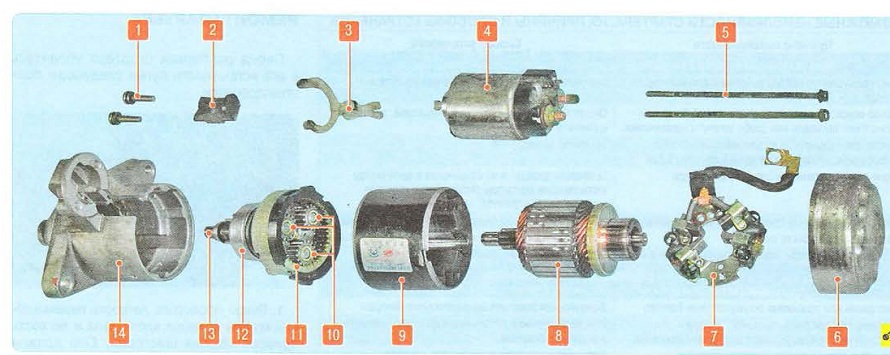

Рис. 10.4. Детали стартера: 1 - болты крепления тягового реле; 2 - опора рычага привода; 3 - рычаг привода; 4 - тяговое реле; 5 - стяжные болты; 6 - задняя крышка; 7 - щеточный узел; 8 - ротор; 9 - корпус статора; 10 - шестерни-сателлиты; 11 - коронная шестерня; 12 - муфта привода; 13 - вал привода; 14 - передняя крышка

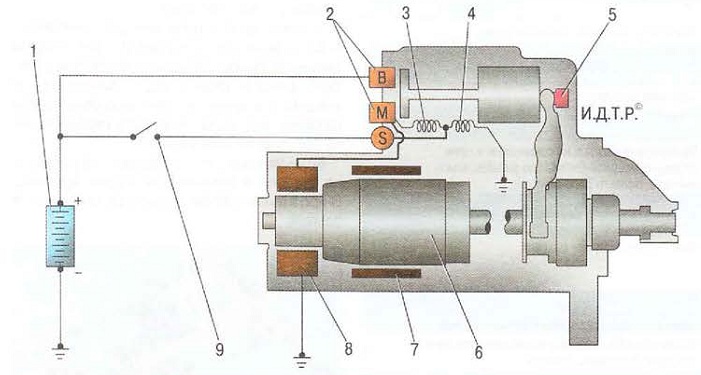

Рис. 10.5. Схема соединений стартера: 1 - аккумуляторная батарея; 2 - контакты тягового реле стартера; 3 - втягивающая обмотка тягового реле стартера; 4 - удерживающая обмотка тягового реле стартера; 5 - якорь тягового реле стартера; 6 - ротор; 7 - полюс статора (постоянный магнит); 8 - щетка; 9 - выключатель (замок) зажигания
