Lifan Smily 320. МОНТАЖНЫЕ БЛОКИ РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках...
...один из которых находится в салоне автомобиля (на фото показано со снятой

нижней облицовкой панели приборов, крышка монтажного блока снята)...
...а другой - в подкапотном пространстве (на фото монтажный блок показан со снятой крышкой).

Большинство предохранителей установлено в монтажном блоке в салоне автомобиля (рис. 10.1). Он расположен в левой части панели приборов, за нижней ее облицовкой. Назначение предохранителей и реле приведено в табл. 10.1.

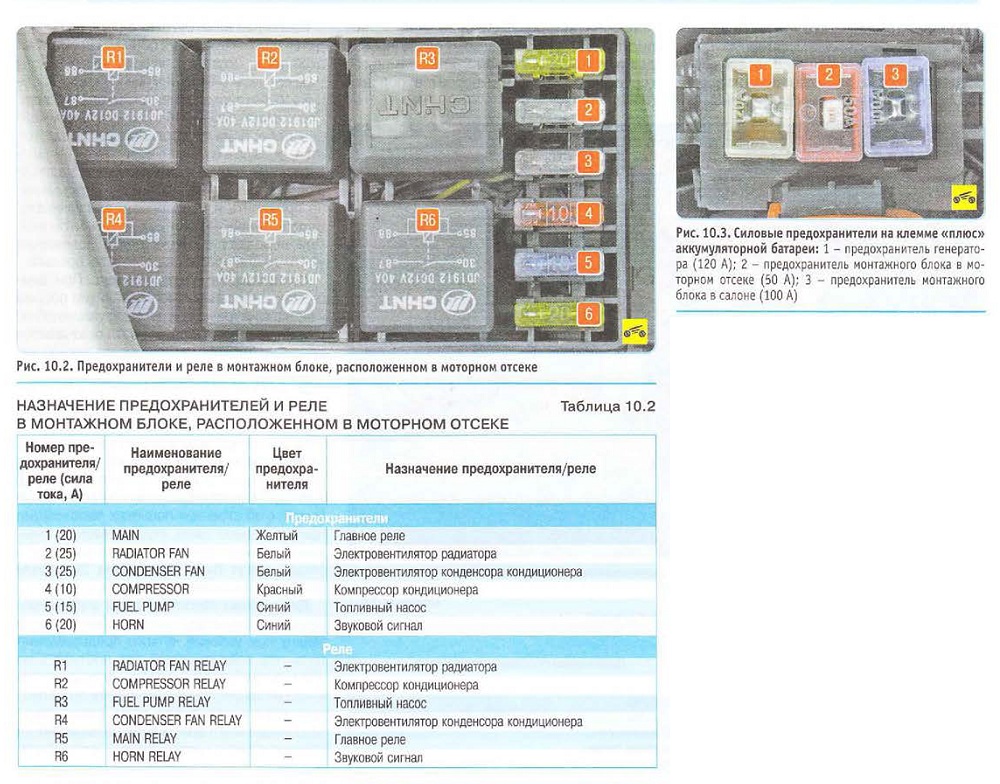

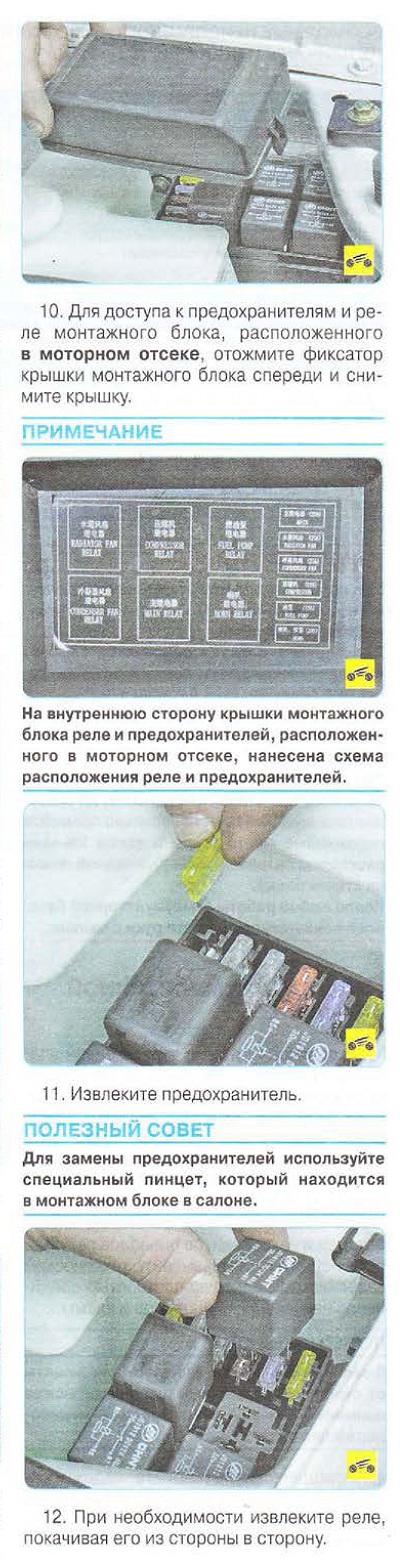

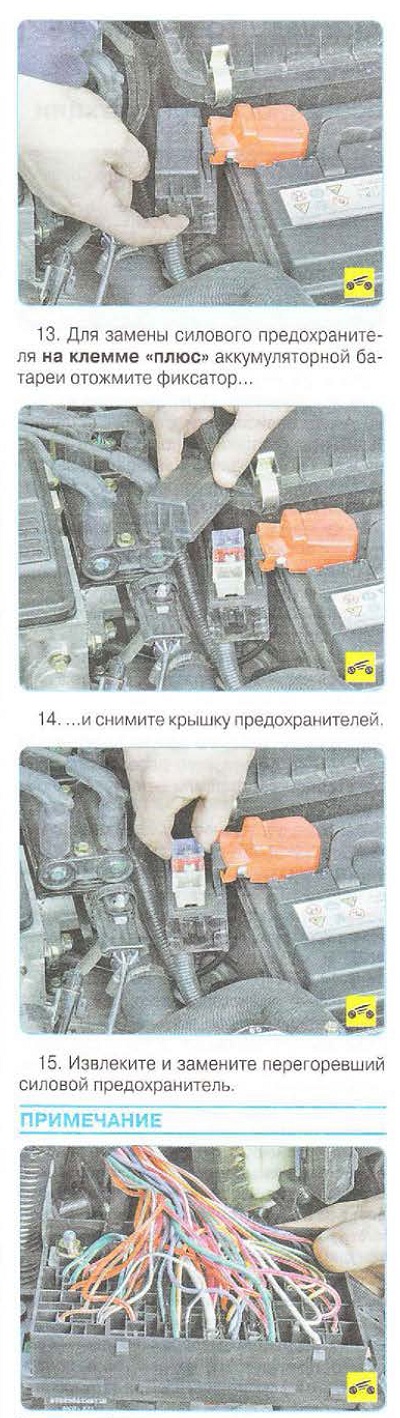

Также предохранители и реле расположены в монтажном блоке, установленном в моторном отсеке с левой стороны по направлению движения (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей и реле. Кроме того, силовые предохранители установлены на клемме «плюс» аккумуляторной батареи (рис. 10.3).

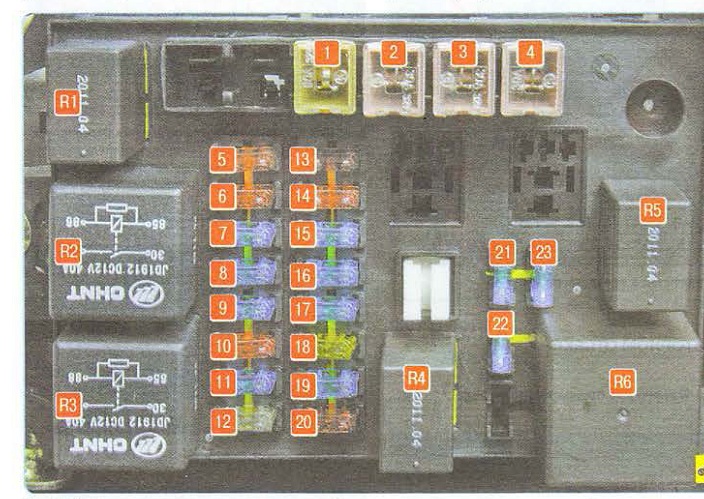

Рис. 10.1. Предохранители и реле в монтажном блоке, расположенном в салоне автомобиля

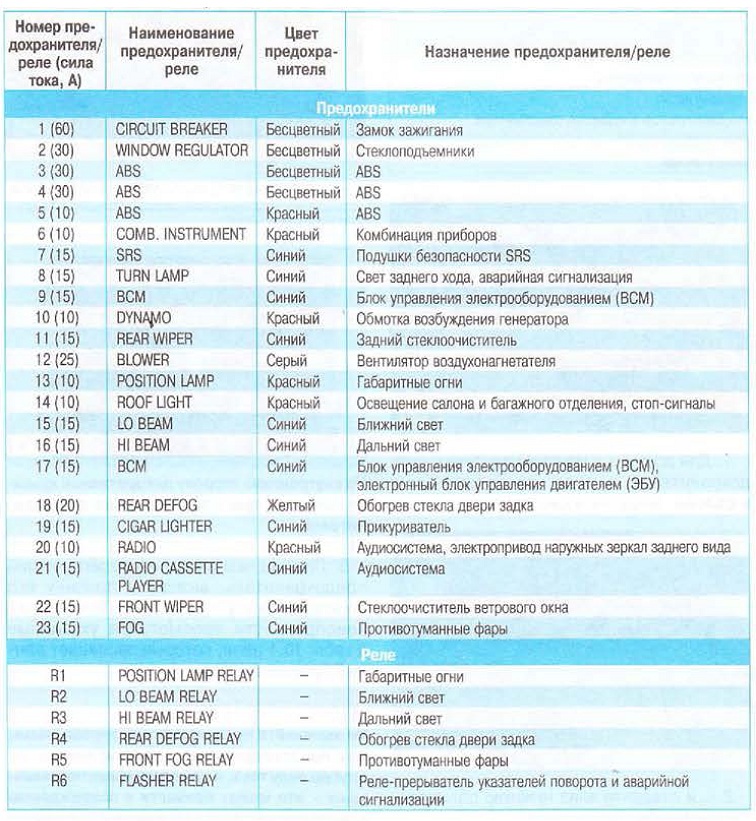

Таблица 10.1
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ

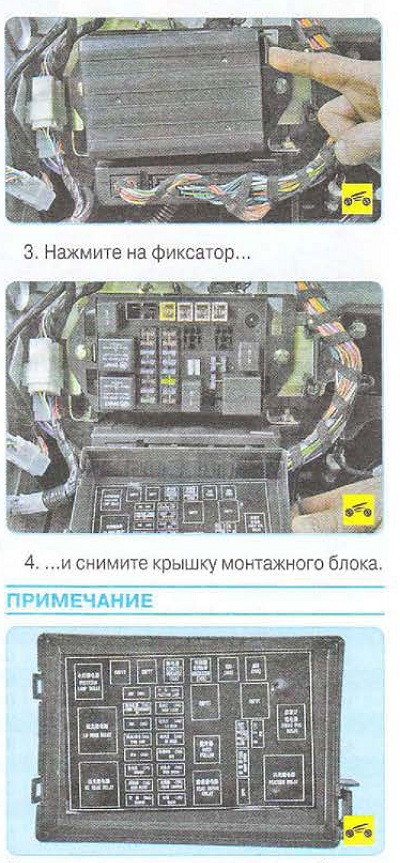

1. Для доступа к монтажному блоку предохранителей и реле, расположенному в салоне, выверните два винта...
2. ...и отведите вниз нижнюю облицовку панели приборов.

На внутреннюю сторону декоративной крышки нанесена схема расположения предохранителей.

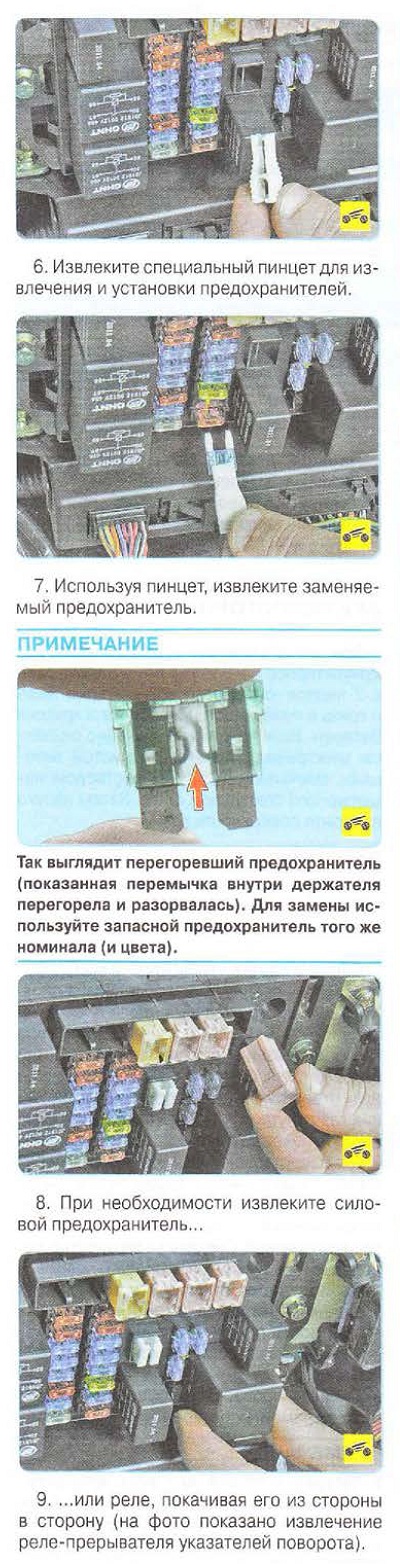

5. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

ПРЕДУПРЕЖДЕНИЕ_

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.

В связи с большим количеством одиночных проводов, присоединенных к монтажным блокам, и потребностью в специальной карте их расположения работу по снятию и установке монтажных блоков проводите на специализированной станции технического обслуживания.
