Lifan Smily 320. ПАНЕЛЬ ПРИБОРОВ - ЧАСТЬ 2

22 - выключатель (замок) зажигания.

Объединен с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из четырех положений:

- В (блокировка) - зажигание выключено, при вынутом ключе включено механическое противоугонное устройство.

Для того чтобы извлечь ключ из замка зажигания автомобиля с механической коробкой передач, нажмите на ключ, установленный в положение «I» (дополнительное оборудование), и, удерживая его нажатым, поверните в положение «В» (блокировка). Затем извлеките ключ из замка.

Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.

Для выключения противоугонного устройства вставьте ключ в замок зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «I» или «II»;

-1 (дополнительное оборудование) - зажигание выключено, ключ не вынимается, рулевое управление разблокировано, включены цепи питания звукового сигнала, наружного освещения, сигнализации дальним светом фар, аудиосистемы, прикуривателя и пр.;

- II (включено) - зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи;

- Ill (стартер) - включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение “II».

23 - педаль тормоза.

24 - педаль сцепления. На автомобилях с автоматической коробкой передач отсутствует.

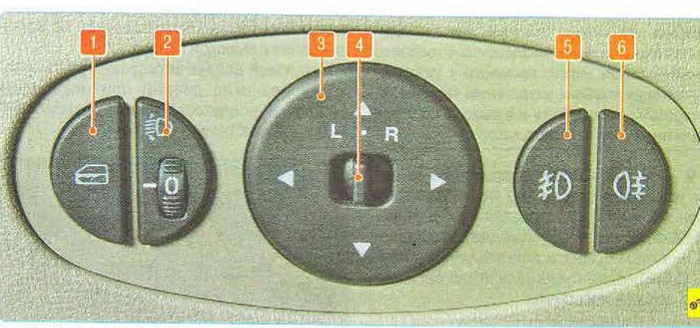

Рис. 1.7. Блок регуляторов и выключателей на панели приборов

25 - клавиши включения звукового сигнала. Для подачи звукового сигнала нажмите на клавишу слева или справа.

26 - рукоятка привода замка капота

(см. ^Капот», с. 21).

27 - блок регуляторов и выключателей на панели приборов (рис. 1.7).

Для блокирования замков дверей нажмите клавишу 1 (см. рис. 1.7). Для разблокирования замков нажмите клавишу повторно. Вращением рукоятки регулятора 2 электрокорректора света фар в зависимости от загрузки автомобиля изменяют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Совмещение цифры на рукоятке регулятора и метки на панели блока обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:

0 - один водитель или водитель и пассажир на переднем сиденье;

1 - все места заняты;

2 - все места заняты и груз в багажном отделении;

3 - один водитель и груз в багажном отделении.

Наружными зеркалами заднего вида управляют при помощи переключателя 4 (см. рис. 1.7) и клавиши 3 (см Зеркала заднего вида», с. 20).

Для включения противотуманных фар нажмите клавишу 5. При этом в клавише загорится сигнализатор. Для включения задних противотуманных фонарей нажмите клавишу 6. При этом 8 клавише загорится сигнализатор. Противотуманные фары и задние противотуманные фонари можно включить при включенном наружном освещении.
