ОРГАНЫ УПРАВЛЕНИЯ
Расположение органов управления соответствует нормам и правилам по
безопасности ЕЭК ООН. Для удобства пользования на ручки, кнопки и
контрольные приборы, расположенные на панели приборов и других
дополнительных панелях управления, нанесены символы их функционального
назначения,
Lifan Smily 320. ПАНЕЛЬ ПРИБОРОВ - ЧАСТЬ 1
На панели приборов расположены следующие органы управления и
контрольно-измерительные приборы (рис. 1.6).

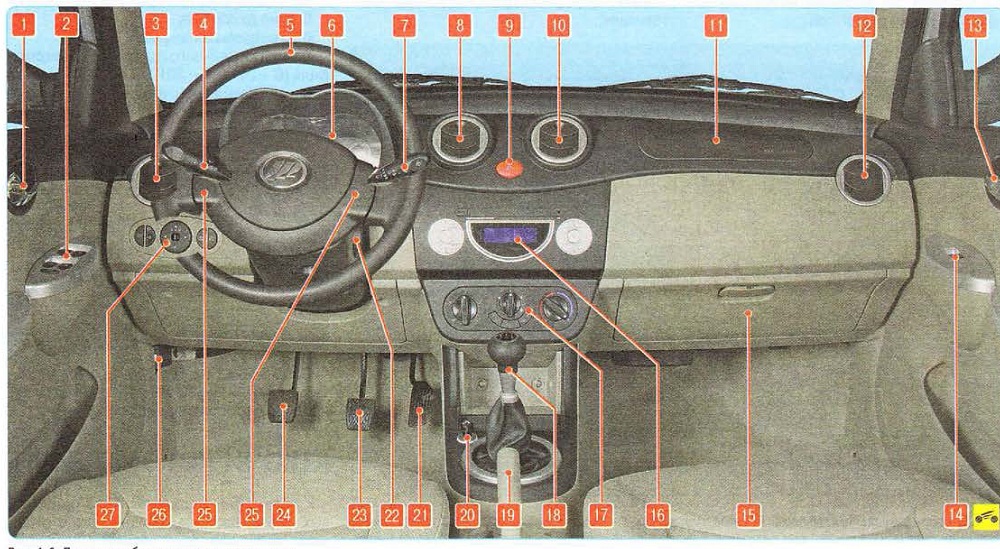

Рис. 1.6. Панель приборов и органы управления
1,13- внутренняя ручка замка перед ней двери. Позволяет открывать переднюю дверь из салона автомобиля.
2 - блок управления стеклоподъемниками, наружными
зеркалами заднего вида и блокировкой замков дверей.
Расположен в подлокотнике двери водителя
3,12- боковые сопла системы отопления, кондиционирования и вентиляции.
Предназначены для направления потока воздуха из отопителя, кондиционера
или системы вентиляции (см Отопление, кондиционирование и вентиляция
салона», с. 16).
4 - переключатель указателей поворота и наружного
освещения. Работает в следующих режимах:
- режим включения указателей поворота. Переведите рычаг вверх или вниз
до включения указателей поворота. При перемещении рычага вверх или вниз
в комбинации приборов начинает мигать сигнализатор 3 или 5 (см. рис.
1.8). При возврате рулевого колеса в положение прямолинейного движения
рычаг автоматически устанавливается в «исходное положение. При смене
полосы движения для включения указателя поворота достаточно нажать на
рычаг в направлении вверх или вниз только до момента ощутимого
сопротивления, не фиксируя рычаг. При отпускании рычаг вернется в
исходное положение;

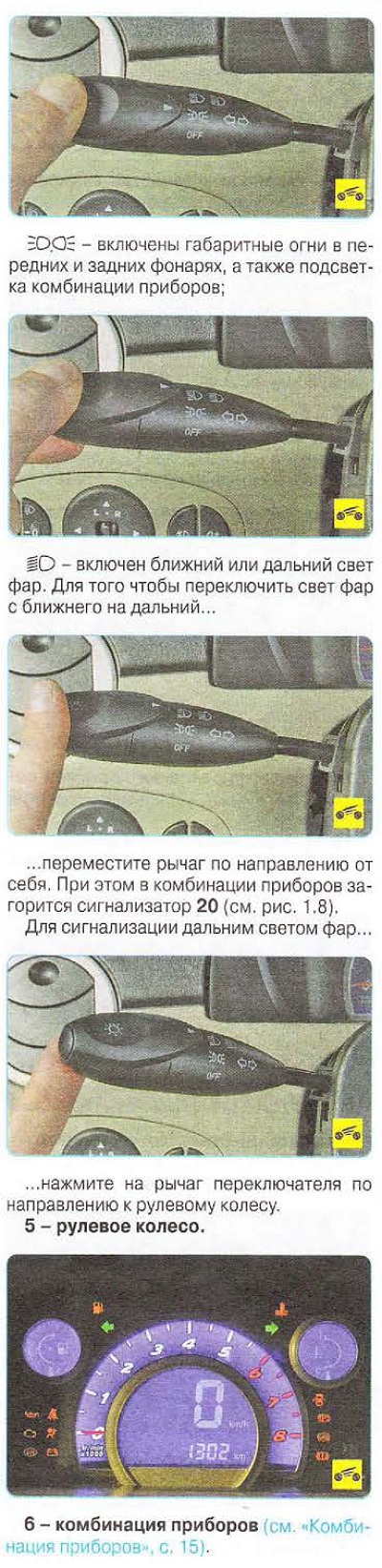

- режим включения наружного освещения. Чтобы включить свет в фарах,
поверните рукоятку рычага переключателя вокруг ее оси. В режиме
включения света фар переключатель может занимать три положения:
OFF - все выключено;
7 - рычаг переключателя очистителей и омывателей
ветрового окна и стекла двери задка. Включает электрические цепи при
включенном зажигании. Перемещая рычаг вверх или вниз, можно перевести
его в следующие положения:
OFF - стеклоочиститель выключен;
INT - прерывистый режим работы стеклоочистителя;
LO - включена первая (низкая) скорость стеклоочистителя;
HI - включена вторая (высокая) скорость стеклоочистителя.
Для кратковременного включения омы-вателя ветрового окна нажмите на
рычаг переключателя очистителя и омывателя по направлению к себе и
отпустите. При этом стеклоочиститель включится на два цикла работы. Если
удерживать рычаг, то работа омывателя и стеклоочистителя будет
продолжаться до тех пор, пока не будет отпущен рычаг переключателя.
Для включения стеклоочистителя стекла двери задка
поверните рукоятку переключателя в положение «ON».
Для включения омывателя стекла двери задка нажмите на рычаг по
направлению
от себя.
8, 10 - центральные сопла системы отопления, кондиционирования и вентиляции салона. Предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции (см -Отопление, кондиционирование и вентиляция салона» с. 16).
9 - выключатель аварийной сигнализации. При нажатии
на клавишу выключателя начинают мигать указатели поворота и
соответствующие им сигнализаторы 3 и 5 (рис. 1.8) в комбинации приборов,
одновременно включается подсветка выключателя. При повторном нажатии на
клавишу аварийная сигнализация отключается.
11 - место расположения подушки безопасности переднего пассажира.

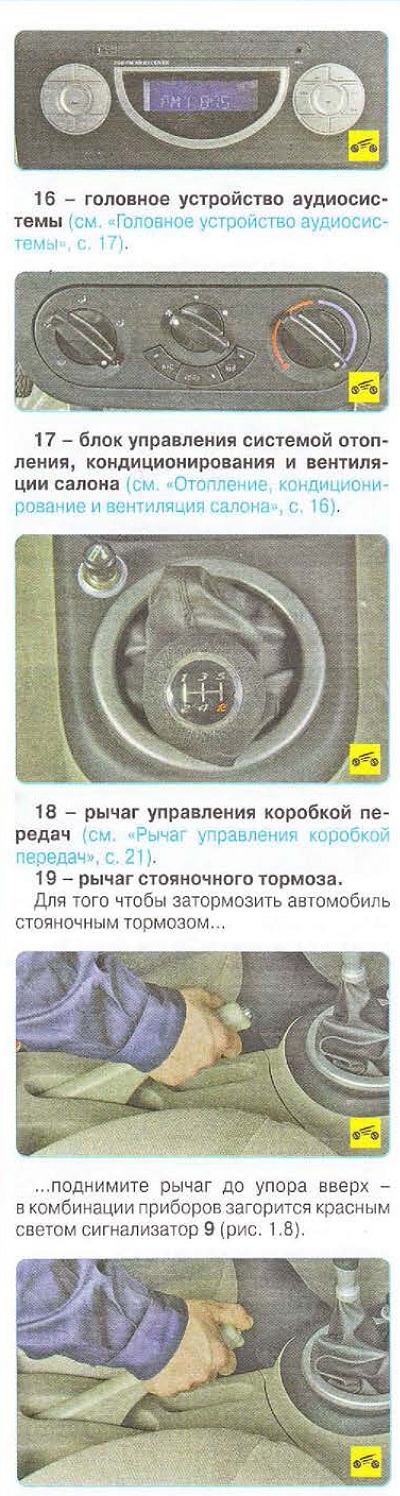

Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз - сигнализатор должен погаснуть.
20 - прикуриватель Пепельница и прикуриватель», с.
22).
21 - педаль привода дроссельной заслонки.
