Lifan Solano / 620. Проверка хода педали привода выключения сцепления

Ход педали сцепления проверяют для оценки его технического состояния и при выяснении причин нарушения нормальной работы (сцепление «ведет», «пробуксовывает» и пр.).

1. Не нажимая на педаль, измерьте расстояние между накладкой педали и ковриком пола кузова.

2. Не изменяя положения линейки, переместите педаль в пределах ощутимого рукой люфта и измерьте ход педали в пределах этого люфта. Разность измерений должна быть не более 3 мм. Если это не так, замените главный цилиндр привода выключения сцепления или отремонтируйте педаль.

3. Не изменяя положения линейки, нажмите на педаль до момента ощутимого сопротивления дальнейшему перемещению (свободный ход педали, во время которого выбирается зазор между подшипником выключения сцепления и поршнем рабочего цилиндра) и вновь измерьте расстояние между накладкой педали и ковриком. Разность двух измерений должна быть 6–12 мм. Если свободный ход педали больше, возможно нечеткое выключение сцепления (сцепление «ведет»). При чрезмерно малом свободном ходе или его полном отсутствии сцепление не полностью включается (сцепление «пробуксовывает»).

4. Не изменяя положения линейки, нажмите на педаль до упора и вновь измерьте расстояние между накладкой педали и ковриком. Разность двух измерений должна быть (135±5) мм. Регулировка полного хода и высота педали привода выключения сцепления в эксплуатации не предусмотрена. Значительное отклонение хода от указанного значения, сопровождающееся ненормальной работой сцепления (сцепление «пробуксовывает», «ведет», рывки в момент трогания с места), свидетельствует о повреждении сцепления или привода его выключения. При незначительных отклонениях хода от указанного значения, но при исправной работе сцепления его можно продолжать эксплуатировать.

5. Проверьте момент включения сцепления при отпускании педали. При работающем на холостом ходу двигателе нажмите на педаль до упора, включите первую передачу и начинайте медленно отпускать педаль, стараясь определить, при каком расстоянии площадки педали от пола автомобиль начинает двигаться. Если сцепление и привод его выключения в нормальном состоянии, это расстояние должно быть 30–40 мм. Если ход педали до включения сцепления не соответствует указанному интервалу значений, проверьте следующее:

Lifan Solano / 620. Прокачка гидропривода выключения сцепления

Если сцепление при нажатой до упора педали выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидропривод сцепления попал воздух. Удалите его прокачкой гидропривода.

Кроме того, прокачку выполняют при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с разгерметизацией.

Вам потребуются: тормозная жидкость, шланг для прокачки, ключ «на 11», емкость для сливаемой жидкости.

1. Проверьте уровень рабочей жидкости в бачке главного тормозного цилиндра (бачок общий для обоих главных цилиндров) и при необходимости доведите его до нормы.

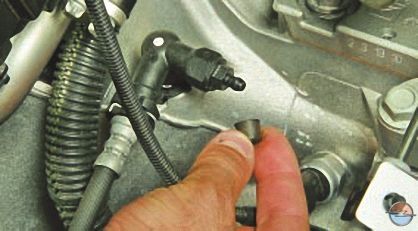

2. Снимите защитный колпачок с клапана для удаления воздуха из рабочего цилиндра сцепления.

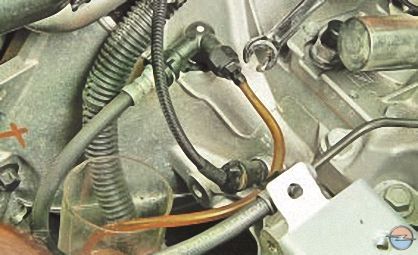

3. Наденьте на клапан шланг и опустите его конец в емкость с небольшим количеством тормозной жидкости. Попросите помощника нажать на педаль сцепления 4–5 раз с интервалами две-три секунды, а затем удерживать ее нажатой. Удерживая от проворачивания переходник шланга, выверните клапан на 3/4 оборота. Из шланга в емкость будет выходить жидкость с пузырьками воздуха.

4. Заверните клапан и попросите отпустить педаль сцепления.

5. Повторите операции 3 и 4 несколько раз до начала выхода из шланга жидкости без пузырьков воздуха.

ПРЕДУПРЕЖДЕНИЕ

Во время прокачки гидропривода периодически проверяйте уровень жидкости в бачке главного тормозного цилиндра. Не допускайте падения уровня жидкости в бачке ниже 25 мм ото дна бачка. Своевременно доливайте жидкость, иначе при осушении дна бачка в систему попадет воздух и прокачку придется повторять заново.

6. Заверните клапан, наденьте защитный колпачок и при необходимости долейте жидкость в бачок главного тормозного цилиндра.

Lifan Solano / 620. ЗАМЕНА ЖИДКОСТИ В ГИДРОПРИВОДЕ СЦЕПЛЕНИЯ

Заменяйте жидкость в гидроприводе сцепления через каждые 40 тыс. км пробега автомобиля, так как жидкость гигроскопична и впитывает воду из воздуха, что приводит к коррозии элементов гидропривода сцепления.

ПРИМЕЧАНИЕ

Не допускайте попадания жидкости на кузов. Это может привести к повреждению лакокрасочного покрытия. Если жидкость попала на окрашенную поверхность, немедленно смойте жидкость водой.

Действия при замене жидкости е гидроприводе сцепления аналогичны действиям при прокачке гидропривода выключения сцепления (см. «Прокачка гидропривода выключения сцепления . с. 98). Различие состоит в том, что критерием завершения операции является появление свежей жидкости, а не прекращение выхода пузырьков воздуха из шланга.

На автомобиле Lifan Solano предусмотрен общий банок для гидроприводов тормозной системы и выключения сцепления, замена которого описана в подразделе «Замена бачка главного тормозного цилиндра-, с. 144,
