Kia Cerato. Электросхемы - часть 3
Схема 3. Система зарядки двигателя: 1 - аккумуляторная батарея; 2 - блок теле и предохранителей в моторном отсеке; 3 - выключатель (замок) зажигания; 4 - блок реле и предохранителей в салоне автомобиля; 5 - комбинация приборов; б - генератор
Схема 4. Система пуска двигателя: 1 - аккумуляторная батарея; 2 - блок реле и предохранителей в моторном отсеке; 3 - выключатель (замок) зажигания; 4 - блок реле и предохранителей в салоне автомобиля; 5 - селектор автоматической коробки передач; б - блокировка включения зажигания; 7 - стартер

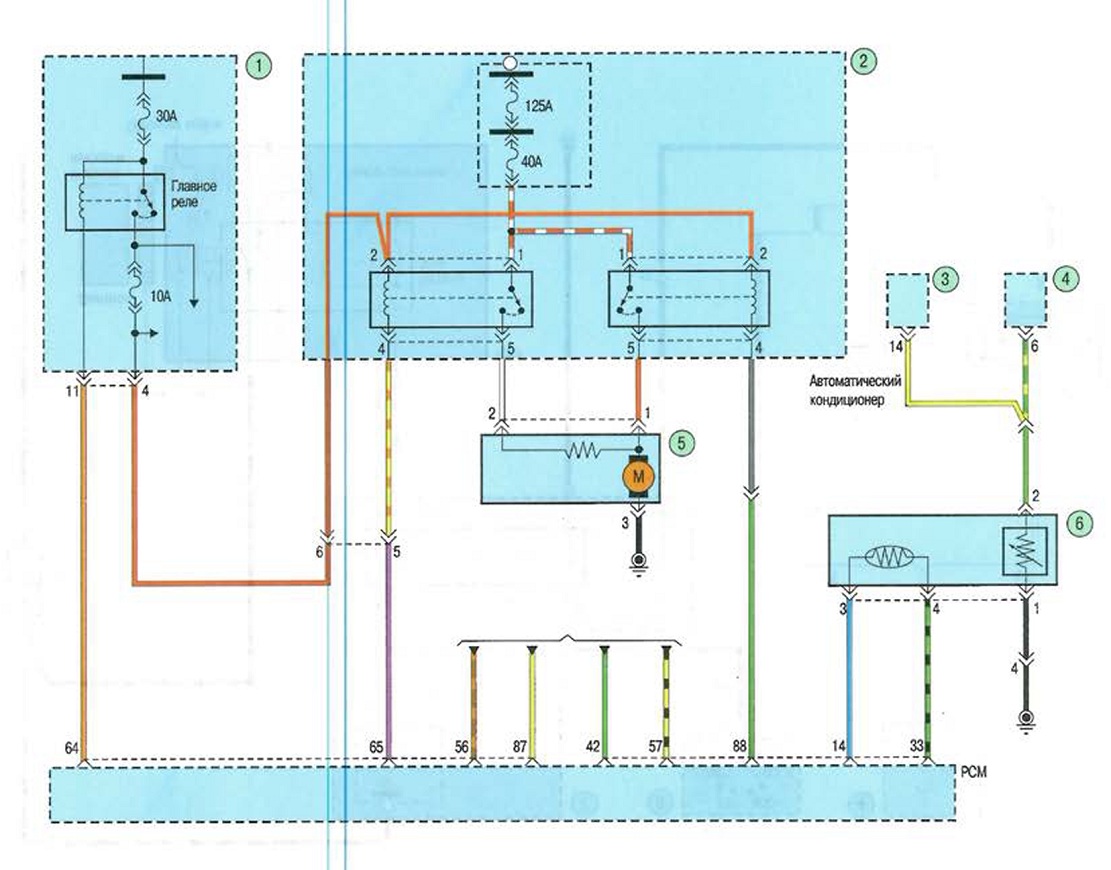

Схема 5. Система охлаждения двигателя: 1 - электронный блок управления двигателей; 2 - блок реле и предохранителей в моторной отсеке; 3 - система отопления, кондиционирования и вентиляции салона; 4 - комбинация приборов; 5 - эпектровентилятор системы охлаждения двигателя; б - датчик температурь охлаждающей жидкости
