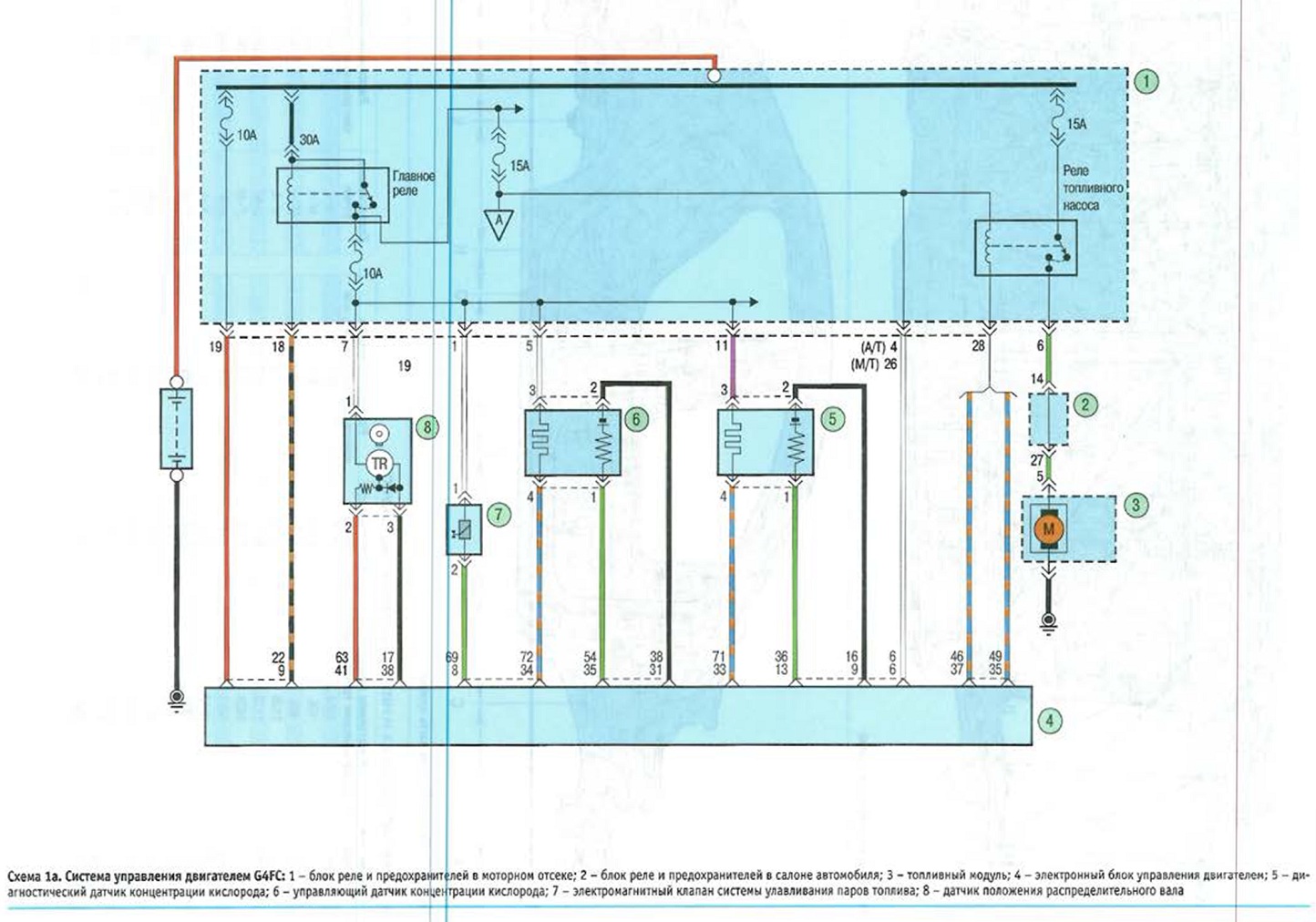

Схема 1а. Система управления двигателем G4FC:

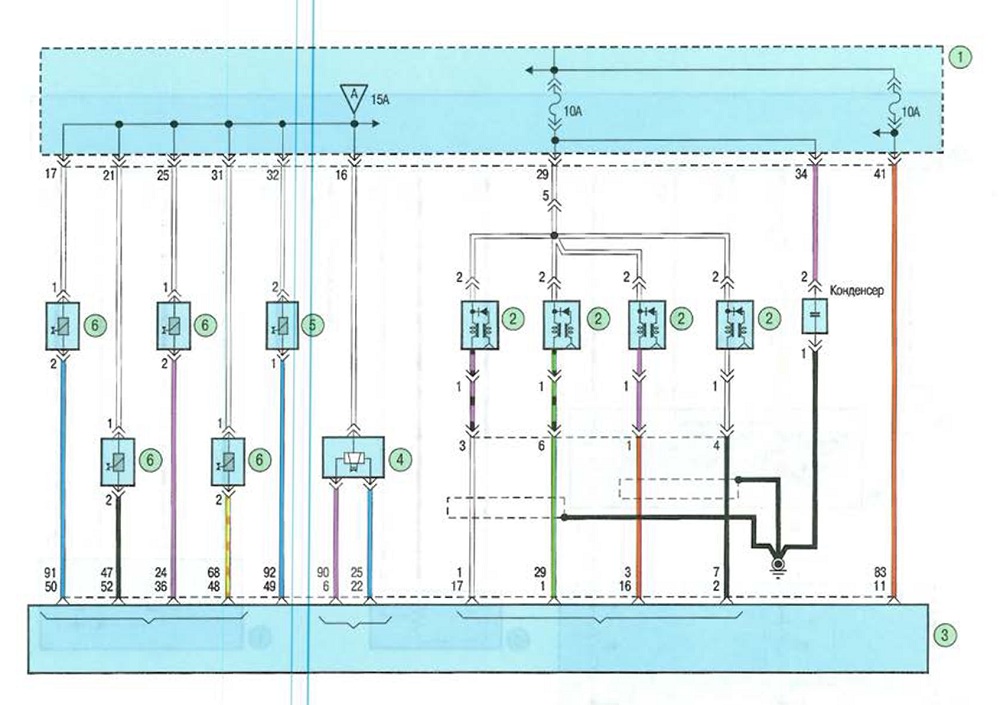

Схема 1б. Система управления двигателем G4FC: 1 - блок реле и предохранителей в моторной отсеке; 2 - катушка зажигания; 3 - электронный блок управления двигателем; 4 - система управления холостым ходом; 5 - электромагнитный клапан изменения фаз в системе газораспределения; 6 - форсунка













Схема 1в. Система управления двигателем G4FC: 1 - датчик абсолютного давления; 2 - датчик положения дроссельной заслонки; 3 - блок реле и предохранителей в салоне автомобиля; и - комбинация приборов; 5 - модуль иммобилизатора; 6 - электронный блок управления двигателем
