Kia Cerato. СНЯТИЕ И УСТАНОВКА ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА



Подушку безопасности переднего пасса­жира снимают в случае ее неисправности или при замене панели приборов, если подушка не установлена на новую панель.

ПРЕДУПРЕЖДЕНИЕ

Во избежание получения травм от несанкци­онированного срабатывания пиротехничес­ких зарядов не производите самостоятель­ную разборку элементов системы. Однако при ремонте электрооборудования и кузова модуль подушки безопасности переднего пассажира может препятствовать проведе­нию работ. При необходимости его снятия и установки, работы можно провести само­стоятельно, строго придерживаясь правил эксплуатации системы.

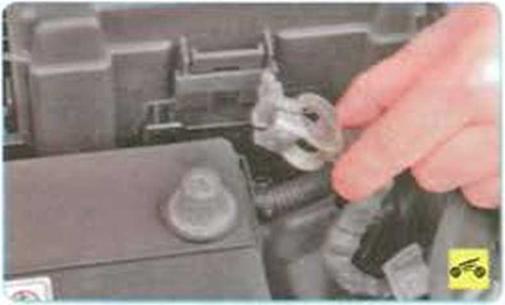

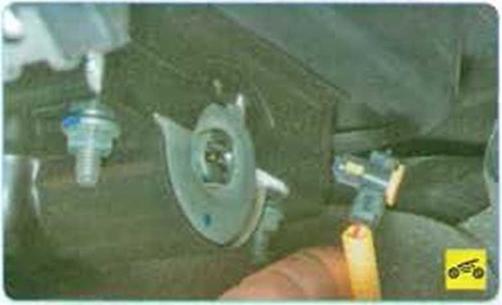

-        Перед началом работ отключите аккумуля­торную батарею. Попытка снятия подушки безопасности без отключения электропита­ния может привести к неожиданному сраба­тыванию подушки.

-        Приступать к следующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора акти­ватора. Для разряда конденсатора необхо­димо после отсоединения провода от клем­мы «минус» аккумуляторной батареи подо­ждать не менее 15 мин.

-        Запрещается разборка модуля подушки безопасности.

-        Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.

-        Снятый с автомобиля модуль подушки бе­зопасности должен храниться на ровной го­ризонтальной поверхности, облицовкой мо­дуля вверх.

-        Не допускается воздействие на модуль по­душки безопасности температуры выше 85 ’С.

-        При установке модуля в автомобиль нахо­дитесь вне зоны разворачивания надувной подушки.

-        При первом включении зажигания, после установки модуля подушки в автомобиль, находитесь вне автомобиля.



Вам потребуются: ключ «на 10», от­вертка с плоским и с крестообразным лезвиями.













2.        Снимите вещевой ящик

                                     .

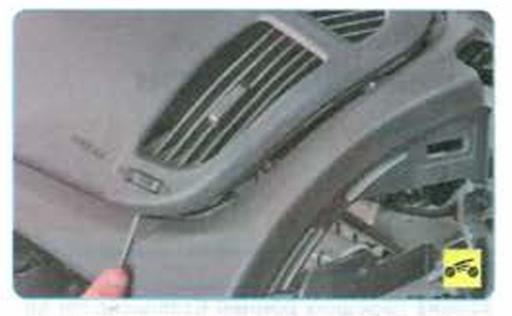

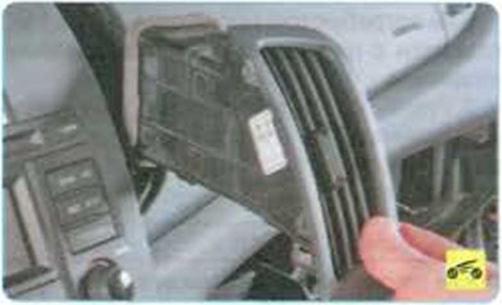

3.        Подденьте отверткой и извлеките правое бокоооесопло сиолемы отопления и кондици­онирования.

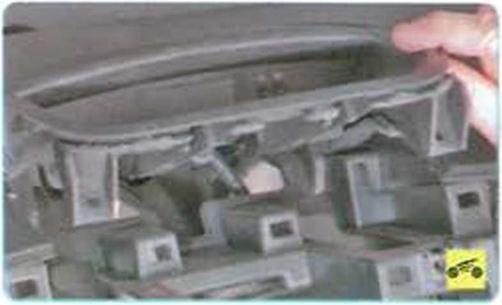

4.        Аналогично снимите центральное сопло системы отоплении, кондиционирования со стороны переднего пассажира

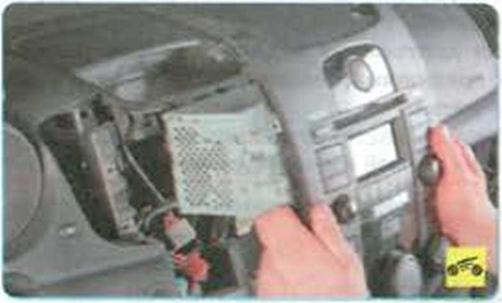

5.        Снимите центральную накладку панели приборов в сборе с аудиосистемой и блоком управления системой отопления, кондиционирования и вентипяции салона





6.        Выверните два винта крепления корпуса часов и отведите корпус от панели приборов.

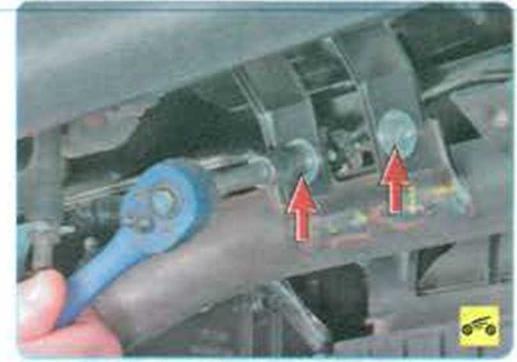

7.        Выверните два болта нижнего крепления модуля подушки безопасности переднею пассажира к усилителю панели приборов.

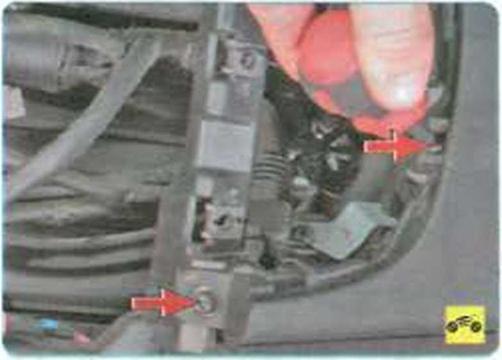

8.        Выверните два винта крепления верхней облицовки панели приборов расположенные под правым боковым соплом...





9.        ...и два впита расположенных под цент­ральным соплом системы отопления, кон­диционирования со стороны переднего пассажира.





10.        Выверните два винта крепления верх­ней облицовки помели гриборов расположен­ные под корлусоу. часов.





11.

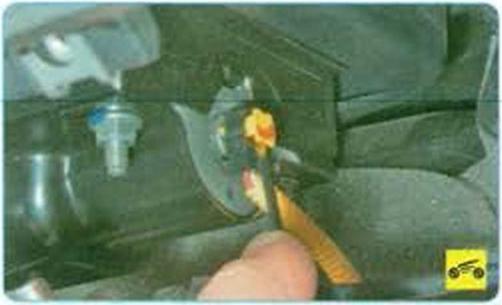

Подденьте отверткой фиксатор колодки жгута проводов модуля подушки безопаснос­ти переднего пассажира...

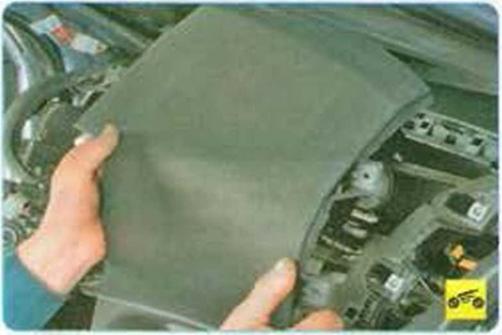

13.     Снимите верхною облицовку панели приборов вместе с модулем подушки безо­пасности пассажира.





14.     Выверните шесть болтов крепленая по душки безопасности к верхней облицовке...

15.     ...и снимите модуль подушки безопас­ности переднею пассажира.


16.       Установите подушку безопасное™ пе­реднего пассажира и все снятые детали о по­рядке. обратном снятию.

ПРИМЕЧАНИЕ

При правильной установке при поворачива­нии ключа в замке зажигания в положение «ON» (см. «Панель приборов», с. 15) сигнали­затор неисправности системы подушек бе­зопасности и преднатяжителей передних ремней безопасности комбинации приборов (см. -Комбинация приборов*, с. 19) должен загореться на 6 с и погаснуть.
