Kia Cerato. СНЯТИЕ И УСТАНОВКА ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

Подушку безопасности водителя приходит­ся снимать при ремонте элементов рулевого управления и электрооборудования автомо­биля. поэтому процесс ее снятия и установки описан в данном руководстве. Во избежание получения травм строго придерживайтесь ре­комендуемой последовательности работы Вам потребуется отвертка с плоским лезвием.





1.      Отсоедините провод от клеммы минус аккумуляторной батареи.

П РЕД УПРЕЖДЕНИЕ_____________________

Для диагностики и ремонта электронных сис­тем пассивной безопасности (SRS) требуются специальное оборудование и оснастка. В слу­чае выхода их из строя обращайтесь на спе­циализированную станцию технического об­служивания. Во избежание получения травм от несанкционированного срабатывания пи­ротехнических зарядов не производите само­стоятельную разборку элементов системы. Однако при ремонте рулевого управления, электрооборудования и кузова модуль по­душки безопасности водителя может препят­ствовать проведению работ. При необходи­мости его снятия и установки, работы можно провести самостоятельно, строго придержи­ваясь правил эксплуатации системы.

-        Приступать к следующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора акти­ватора. Для разряда конденсатора необхо­димо после отсоединения провода от клем­мы «минус» аккумуляторной батареи подо­ждать не менее 15 мин.

-        Запрещается разборка модуля подушки безопасности.

-        Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.

-        Снятый с автомобиля модуль подушки бе­зопасности должен храниться на ровной го­ризонтальной поверхности, облицовкой мо­дуля вверх.

-        Не допускается воздействие на модуль по­душки безопасности температуры выше85 45.

-        При установке модуля в рулевое колесо автомобиля находитесь вне зоны разворачи­вания надувной подушки.

-        При первом включении зажигания, после установки модуля подушки в автомобиль, находитесь вно автомобиля и включайте вы­ключатель зажигания протянув руку под ни­жним кожухом рулевой колонки.

2.        Установите рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.

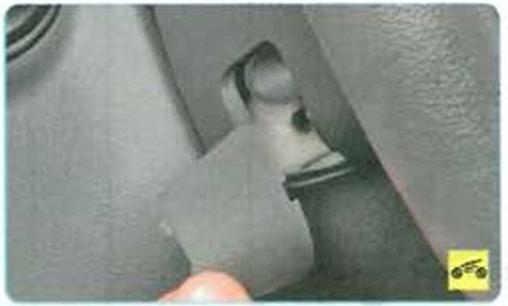

3.       Подденьте отверткой и снимите две за­глушки, расположенные слева и справа на об­лицовке рулевого колеса.

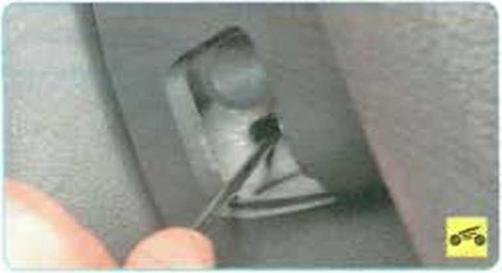

4.       Нажмите на упоры штифтов с левой и правой стороны...





5.       ...и отведите модуль от ступицы рулевого колеса.

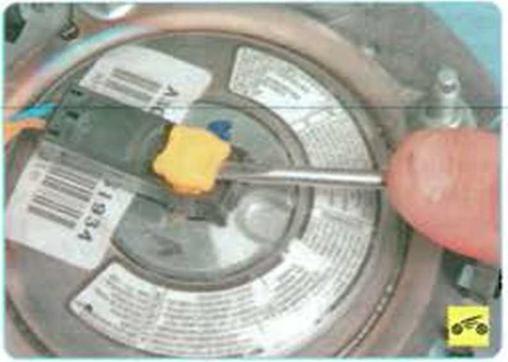

6 Подденьте отверткой фиксатор...





7..  отсоедините колодку жгута проводов от модуля подушки безопасности

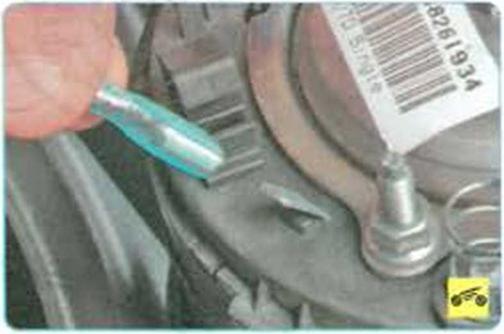

8.      Отсоедините разъем провода звукового сигнала...

9.        ...и снимите модуль подушки безопас­ности.

10 Установите модуль подушки безопасно­сти в порядке, обратном снятию.

ПРИМЕЧАНИЕ______________________

При правильной установке при поворачива­нии ключа в замке зажигания в положение «ON»              сигнали-

затор неисправности системы подушек бе­зопасности и преднатяжителей передних ремней безопасности комбинации приборов

должен

загореться на 6 с и погаснуть.
