16.   ...и снимите крышку с правого торца па­нели приборов, преодолевая упругое сопро­тивление фиксаторов.





17.   Под крышкой выверните два винта бо­кового крепления корпуса вещевого ящика и снимите корпус.



18.   Потянитe за выемку в декоративной крышке...

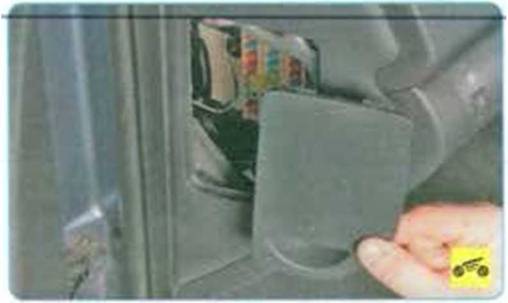

19 ...и снимите декоративную крышку мон­тажного блока предохранителей.





20.      Извлеките с 0тбортовки левой перед­ней стойки верхнюю часть уплотнители перед­ней двери.





21.      Снимите крышку с левою горца панели приборов, преодолевая упругое сопротивле­ние фиксаторов.

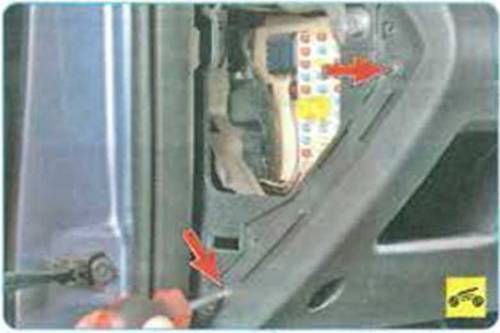

22.      Выверите два винта боковою крепле­ния нижней облицовки панели приборов.

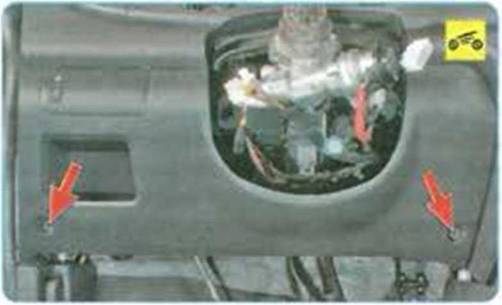

23. Выверните два винта нижнею крепле­ния





24 Отведите нижнюю облицовку от панели приборов.

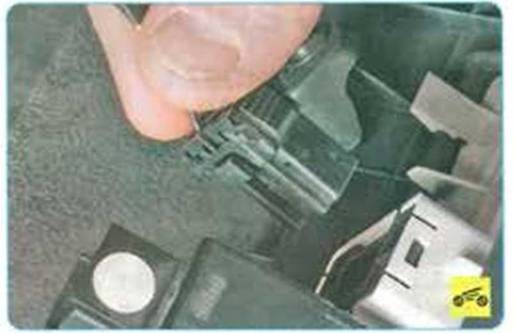

25. Нажмите на фиксатор колодки жгута проводов регулятора электрокорректора све­та фар...













28. Извлеките из кронштейна в нижней об­лицовке панели приборов разъем для под­ключения диагностического оборудования

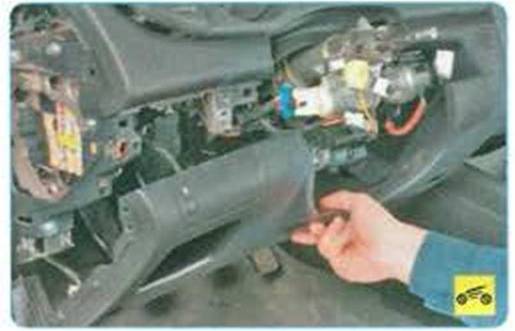

29            Снимите нижнюю облицовку панели проборов.





30            Подденьте отверткой край сопла систе­мы отопления и кондиционирования слева от комбинации приборов..
