Kia Cerato. СНЯТИЕ И УСТАНОВКА ОБЛИЦОВКИ ТОННЕЛЯ ПОЛА



ПРИМЕЧАНИЕ_________________________

Показаны снятие и установка облицовки тоннеля пола на автомобиле с механичес­кой коробкой передач. Приемы снятия и ус­тановки облицовки тоннеля пола на авто­мобиле с автоматической коробкой пере­дач аналогичны. Различия - в снятии облицовки рычага селектора ().

Вам потребуются: отвертки с плоским и крестообразным лезвиями, торцовая головка «на 10».

1.      Отсоедините провод от клеммы «минус» аккумуляторной батареи.

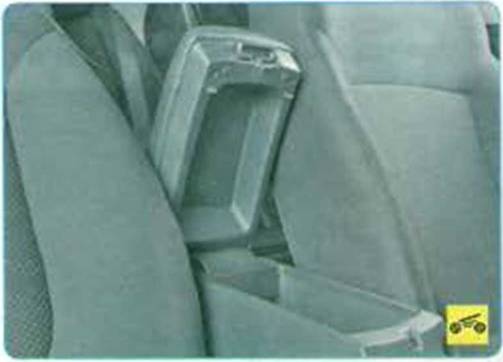

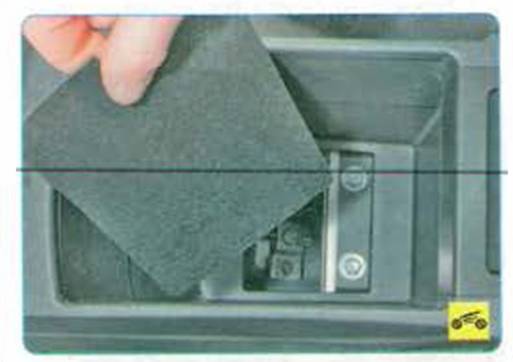

2.       Откройте вещевой ищи к. расположенный в облицовке тоннеля пола.

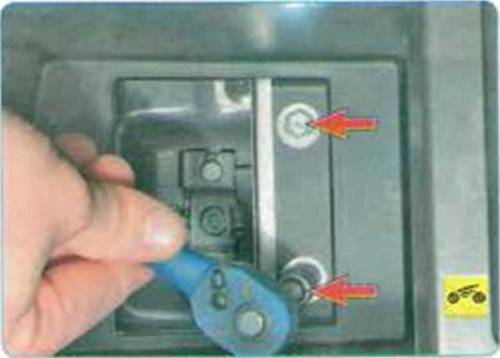

4.       ...и выверните два болт заднего кропле­ния облицовки тоннеля пола.

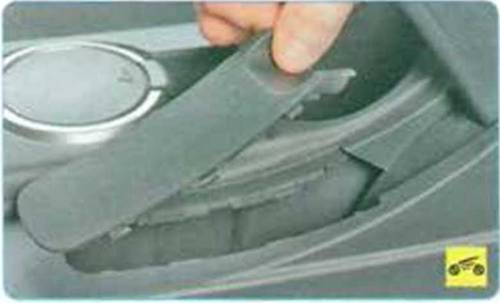

5.      Преодолевай сопротивление пластмас­совых фиксаторов, извлеките декоративную накладку прорези рычага стояночного тормо­за и снимите накладку

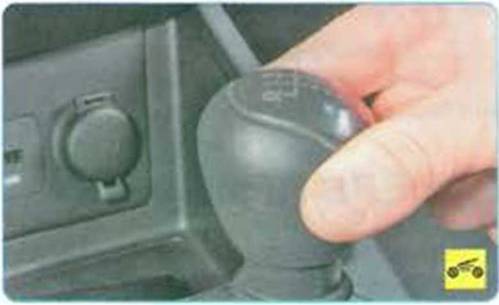

7.      ...отверните от рычага управления ко робкой передач его рукоятку.

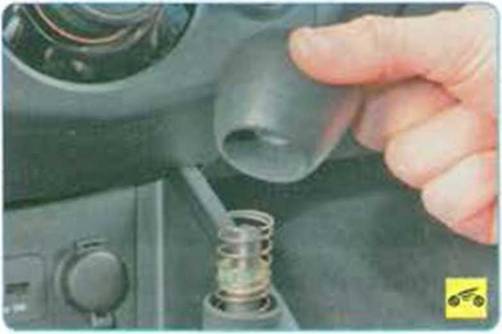

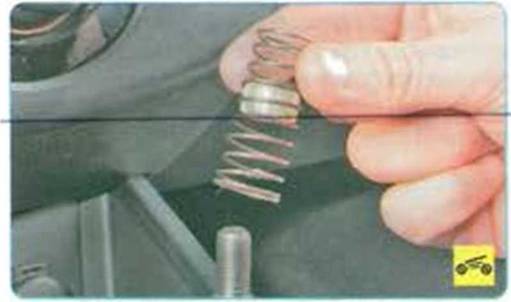

8.      Снимите с рычат а возвратную пружину механизма блокировки включения передачи заднего хода.

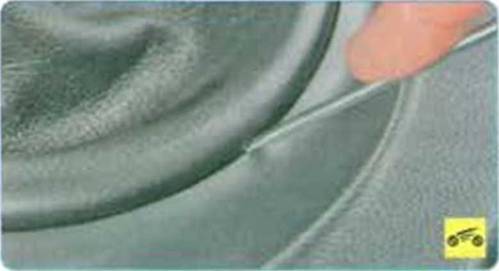

9            Аккуратно подденьте отверткой край рамки чехла рычага управления коробкой гередач...

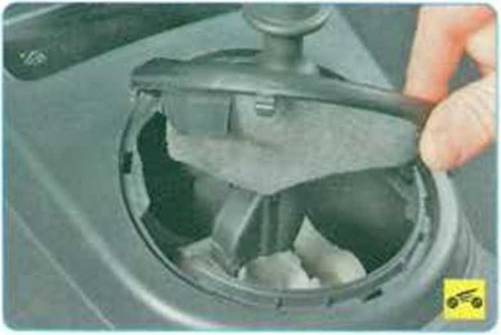

9.                . и извлеките рамку из гнезда облицов­ки тоннеля пола, преодолевай сопротивление ее фиксаторов.

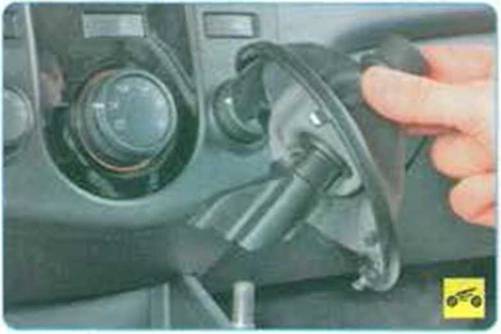

10.   Снимите с рычага управления коробкой передач чехол с механизмом блокировки включения передачи заднего хода.





12         Выверните два винта переднего креп­ления облицовки тоннеля пола к кронштейнам кузова слева и справа.

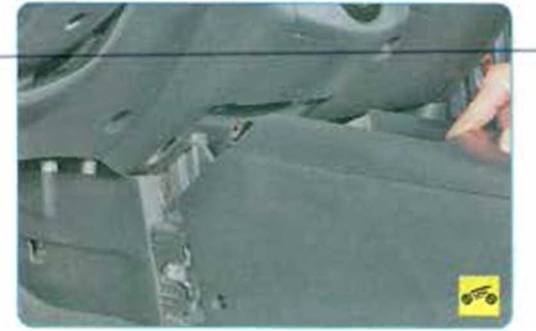

13.   Сдвиньте облицовку назад вдоль пола кузова, выводов из зацепления крюки ее креп­ления к панели приборов





14.     Отведите облицовку тоннеля пола. С обратной стороны сожмите фиксатор ко­лодки жгуш проводов...

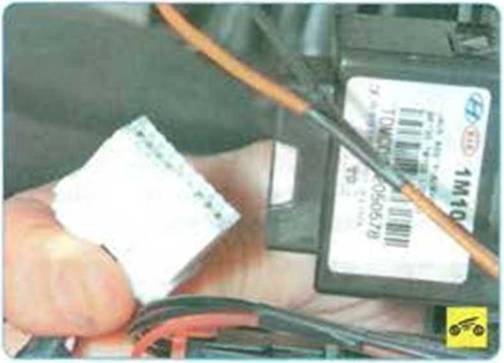

15.     ...и отсоедините колодку от разьема для подключения внешнего источника аудио­сигнала.

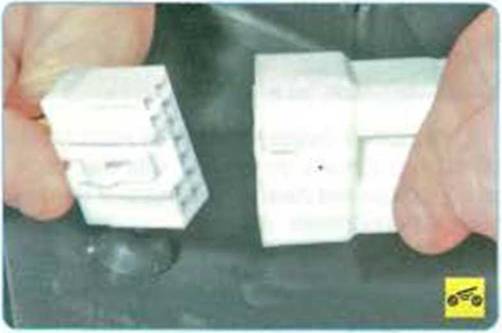

16.     Разъедините колодки жгутов проводов прикуривателя и розетки для подключения до­полнительною оборудования.

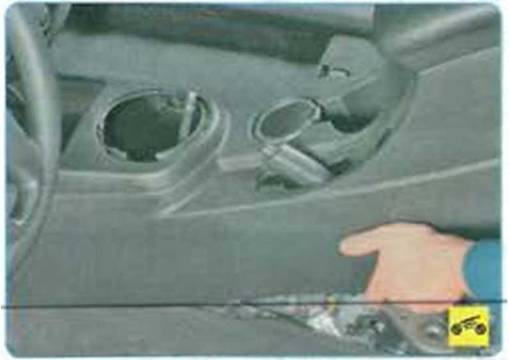

18.     Преодолевая сопротивление пластмас­совых фиксаторов передних боковых облицо­вок тоннеля пола, снимите левую и правую боковые облицовки тоннеля пола.

19.     Установите облицовку тоннеля пола и все снятые детали в обратном порядке.
