Kia Cerato. СНЯТИЕ И УСТАНОВКА МОНТАЖНЫХ БЛОКОВ

Вам потребуются: ключ «на 10», отверт­ка с плоским лезвием.

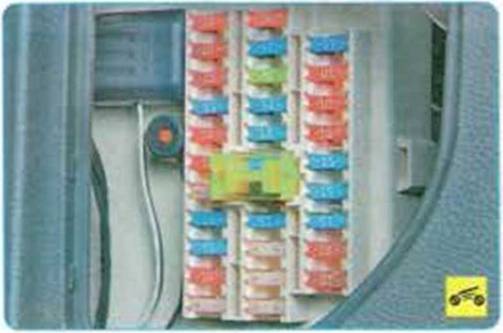

Для снятия монтажного блока предохра­нителей, расположенного в салоне авто­мобиля, выполните следующее.



1. Отсоедините провод от клеммы минус аккумуляторной батареи







Снимите левую декоративную облицовку панели приборов.





2.         Снимите нижнюю облицовку панели под­боров ().





4 Отверните гайку сверху и выверните болт снизу крепления монтажного блока к крон­штейнам кузова.

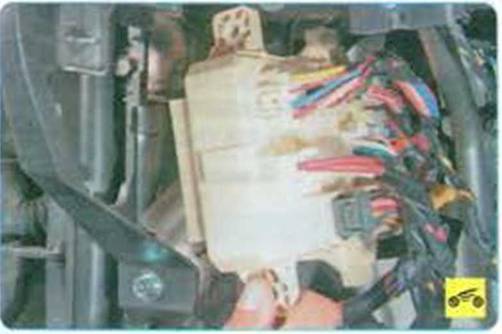

5. Выведите монтажный блок из места ус тановки.

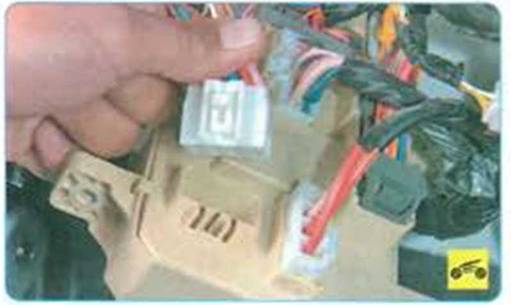

6.           Отожмите фиксатор колодки жгута про водоо..





7.           ..и отсоедините колодку жгута проводов от монтажного блока

8                Аналогично отсоедините остальные ко­лодки жгутов проводов



9. Подденьте пальцем фиксатор зажимной планки...

10. ...поднимите планку...

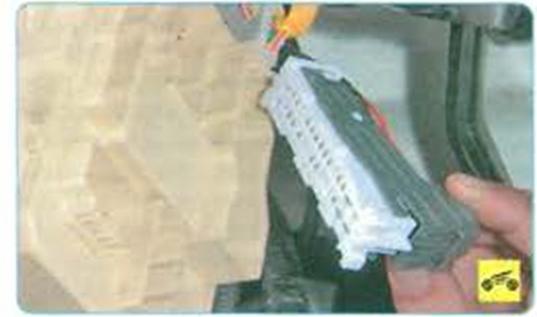

11.        ...и отсоедините нижнюю колодку жгута проводов от монтажного блока

12.        Установите монтажный блок в порядке, обратном снятию.

ПРИМЕЧАНИЕ

Снятие и установка монтажного блока предо­хранителей, расположенного в моторном от­секе в гаражных условиях может не привести к желательному результату, поэтому для его снятия и установки обратитесь в специали­зированный сервисный центр.

Для снятия задней платы монтажного бло­ка предохранителей, расположенного в моторном отсеке, выполните следующее 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2 Отожмите фиксаторы крышки монтажного блока...













5.         ...переведите запорную планку колодки в верхнее положение...

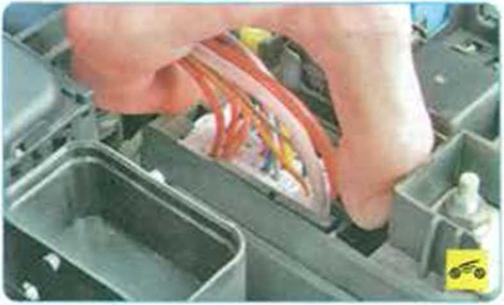

6.         ...и отсоедините колодку жгута проводов от монтажною блока.

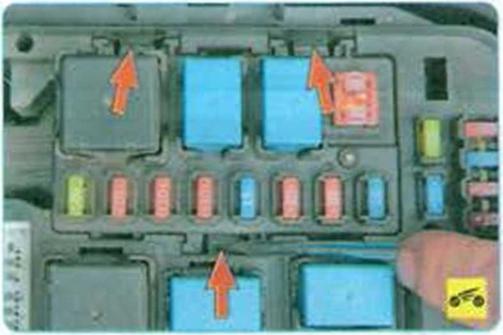

7.         Отожмите отверткой три пружинных фиксатора...

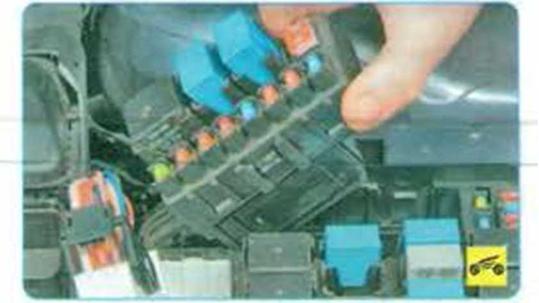

8.         ...и извлеките заднюю плату из монтаж­ного блока

9              Установите заднюю плату в порядке, об­ратном снятию.

При необходимости замены главного предохранителя выполните следующие операции.

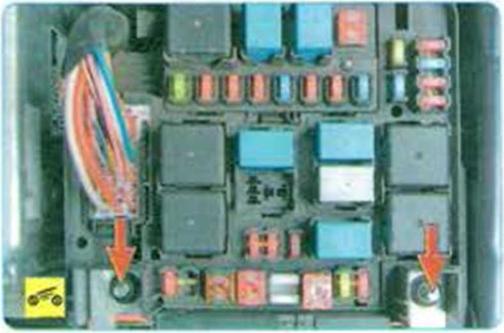

1 Отверните две гайки и снимите наконечники проводов со шпилек монтажного блока.

2. Подденьте отверткой и извлеките глав­ный предохранитель (для наглядности показа­но при снятой аккумуляторной батарее).





3.          Осмотрите главный предохранитель на предмет наличия перегоревших перемычек и оплавлений.

4.          Установите главный предохранитель в по­рядке, обратном снятию
