При необходимости снимите тормоз­ной щит. Для этого выполните следующие операции.




1.    Снимите тормозные колодки стояночно­го тормоза (см. пп. 1-17).

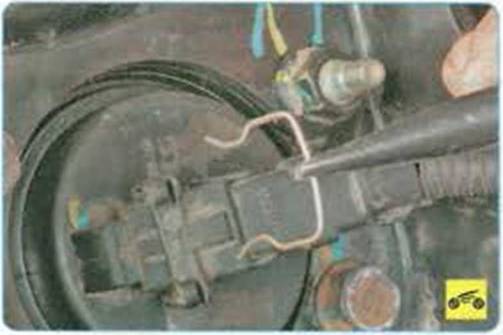

3.        .. и отсоедините колодку жгута проводов от датчика частоты вращения колеса

.

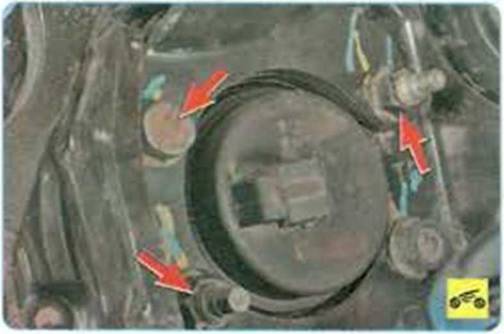

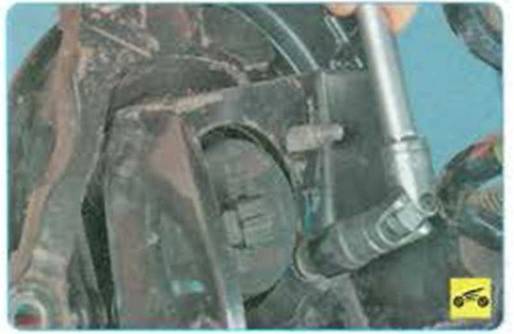

4              Отверните две гайки, выверните болт крепления ступицы и тормозного щита...

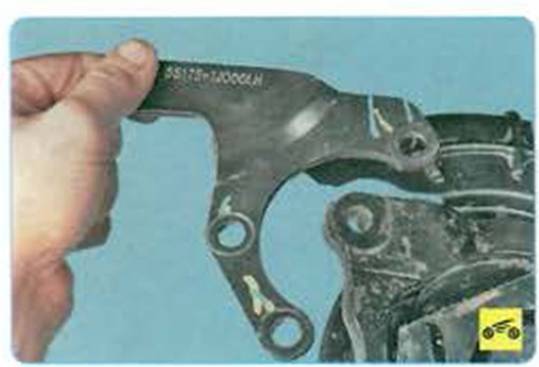

5.   ...и снимите кронштейн суппорта тормоз­ного механизма.









7.   ...и снимите ступицу, придерживая тормозной щит.





8 Проденьте трос привода стояночного тормоза в отверстие тормозного щита...

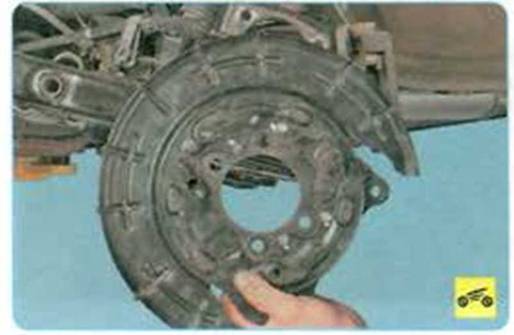

10.         Установите тормозной щит и все снятые детали в порядке, обратном снятию

Отрегулируйте привод стояночного тор­моза
