РУЛЕВЫЕ ТЯГИ

Kia Cerato. ЗАМЕНА НАРУЖНОГО НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ





Вам потребуются: ключ «на 17», «на 20», «на 22», ключ для гаек колес, съемник ша­ровых шарниров, пассатижи.

ПРИМЕЧАНИЯ____________________

Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, уста­новленном на надежные опоры.

Замена наконечника показана на примере левой рулевой тяги, наконечник правой тяги заменяйте аналогично.

Резьба левого наконечника правая, а право­го - левая.

1.      Поднимите и установите на опору перед­нюю часть автомобиля со стороны заменяе­мого наконечника. Снимите колесо.

ПРЕДУПРЕЖДЕНИЕ

Затормозите автомобиль стояночным тор­мозом и установите под задние колеса про­тивооткатные упоры («башмаки»).

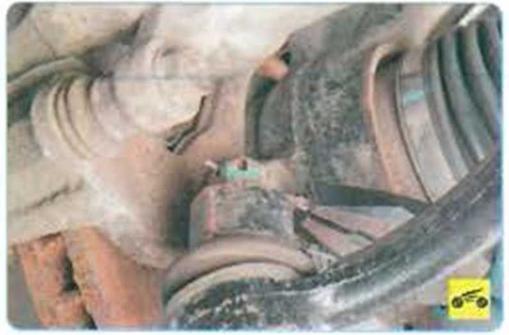

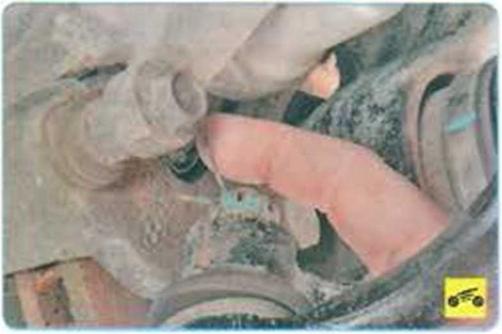

2. Отогните усики шплинта гайки креплении пальца наружного наконечника рулевой тяги...

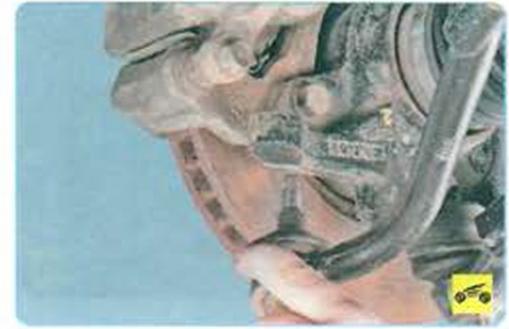

4.         Отверните гайку крепления шарового пальца наконечника к рычагу поворотного ку­лака передней подвески.





5. Установите съемник шаровых шарниров..






6 ...и выпрессуйте палец из рычага пово­ротного кулака передней подвески.

7.

Измерьте и запомните длину свободной части резьбы рулевой тяги, чтобы при сборке по возможности не нарушить угол схождения колес. Разница значений длины А свободных резьбовых частей рулевых тяг должна быть не более 3 мм.

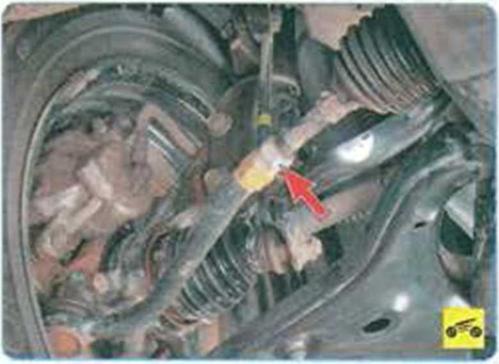

8.       Ослабьте затяжку контргайки наконечни­ка рулевой тяги.

9.       Отверните наконечник от рулевой  и. подсчитывая количество оборотов. чтобы при установке нового наконечника по возможнос­ти не изменилось схождение колес.

10              Установите новый наконечник в поряд­ке. обратном снятию, вывернув его в рулевую тягу на число оборотов, подсчитанное при снятии, и затяните контргайку моментом 68-98 Нм.

11              Повторно измерьте длину свободной части резьбы рулевой тяги. Она должна соот­ветствовать значению, измеренному в п 7. Если значение не соответствует, ослабьте контргайку и либо навинтите, либо свинтите наконечник в зависимости от того, увеличи­лась или уменьшилась длина свободней час­ти резьбы. Затяните контргайку и повторите проверку.

12. Проверьте и в случае необходимости отрегулируйте углы установки передних колес
