Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА ПАНЕЛИ ПРИБОРОВ



Отличия панели приборов, автомобилей, выпущенных до 2009 года, и автомобилей вы­пуска с 2009 года незначительны. Снимают и устанавливают панели приборов одинаково.

Вам потребуются: отвертки с плоским и крестообразным лезвием, торцовые ключи «на 10», «на 13».

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.    Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 160).





3.    Снимите подрулевые переключатели (см. «Замена под рулевых переключателей», с. 220).





4.    Снимите комбинацию приборов (см. «Сня­тие и установка комбинации приборов», с. 225).





5.    Снимите корпус вещевого ящика (см. «Снятие и установка вещевого ящика», с. 252).






6.     Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля по­ла», с. 250).

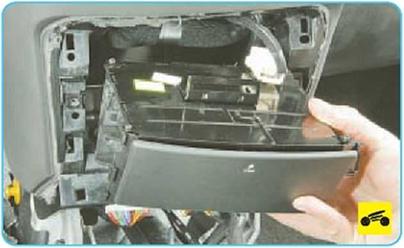

7.     Подденьте облицовку пепельницы в сбо­ре с ящиком для мелких предметов и снимите облицовку.

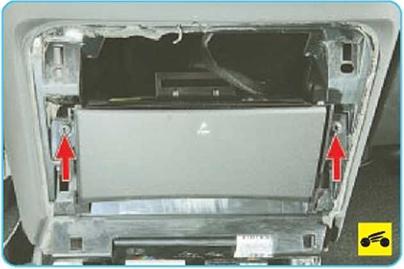

8.     Выверните два винта крепления пепель­ницы...









10.                        Подденьте отверткой накладку консоли панели приборов, извлеките накладку..

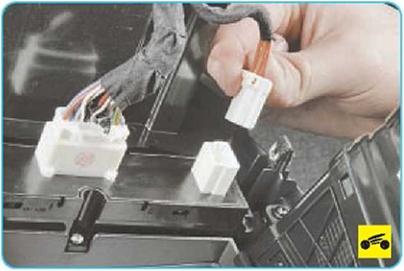

11.   ...и отсоедините колодки жгутов прово­дов от выводов блока управления системой отопления (кондиционирования) и вентиля­ции салона, а также от выводов многофункци­онального дисплея.





12.   Выверните четыре винта крепления аку­стической системы...

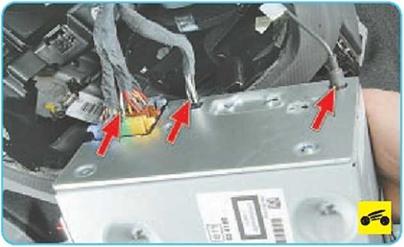

14.   ...отсоедините от ее выводов колодки жгутов проводов, извлеките штекер антенны из гнезда и снимите акустическую систему





15.   Снимите левую декоративную облицов­ку панели приборов.

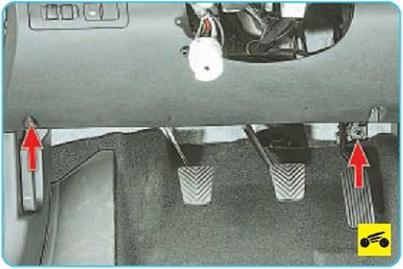

16.   Выверните два винта бокового крепле­ния нижней облицовки панели приборов...





17.   ...два винта нижнего крепления нижней облицовки панели приборов...

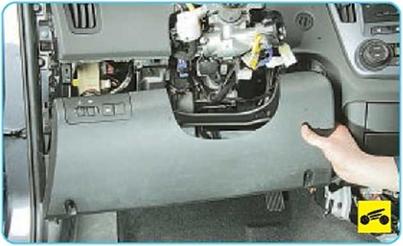

18.   ...и снимите нижнюю облицовку панели приборов.

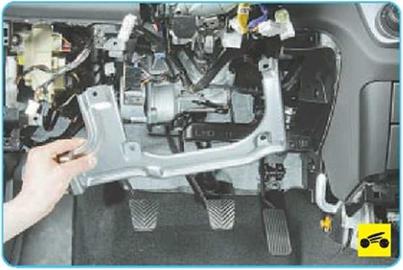

19. Выверните пять болтов крепления уси­лителя нижней части панели приборов...









21.    Выверните левый и правый болты ни­жнего крепления панели приборов.

22.    Отсоедините колодку жгута проводов от подушки безопасности переднего пассажира.

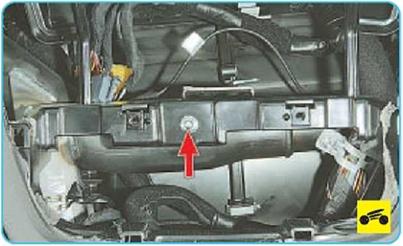

23.    Отверните гайку шпильки крепления па­нели приборов, расположенную под консолью панели приборов.

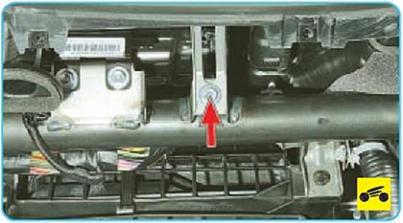

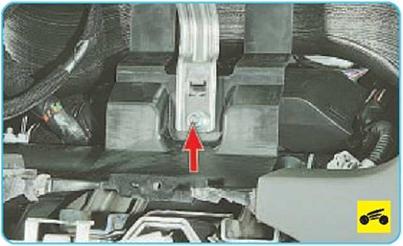

24. Отверните гайку шпильки крепления па­нели приборов, расположенную под комбина­цией приборов.









26.    ...и выверните два болта крепления па­нели приборов, расположенные под подуш­кой безопасности переднего пассажира.

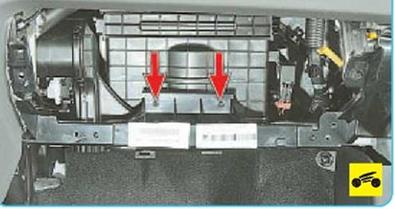

27.              Выверните два винта крепления панели приборов к корпусу отопителя.

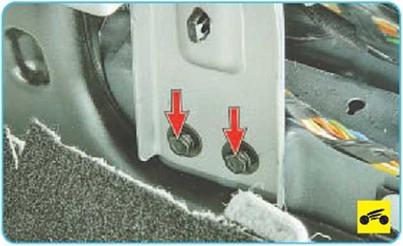

28.              С левой и правой стороны выверните по два болта крепления консоли панели прибо­ров к кронштейнам на кузове.

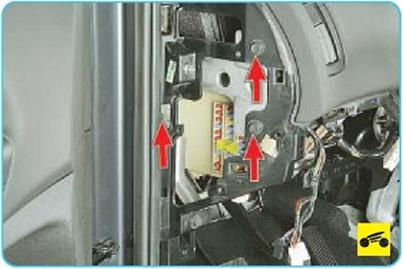

29.              Выверните два болта и отверните гайку шпильки левого крепления панели приборов...

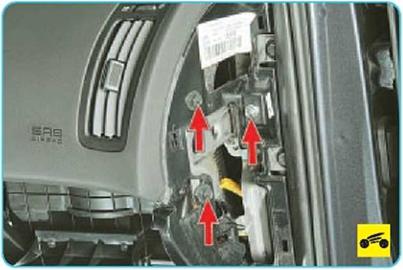

30.              ...аналогично выверните два болта и от­верните гай^/ шпильки правого крепления па­нели приборов...





31.    ...и снимите панель приборов.

32.              Установите панель приборов и все ранее снятые детали в порядке, обратном снятию.
